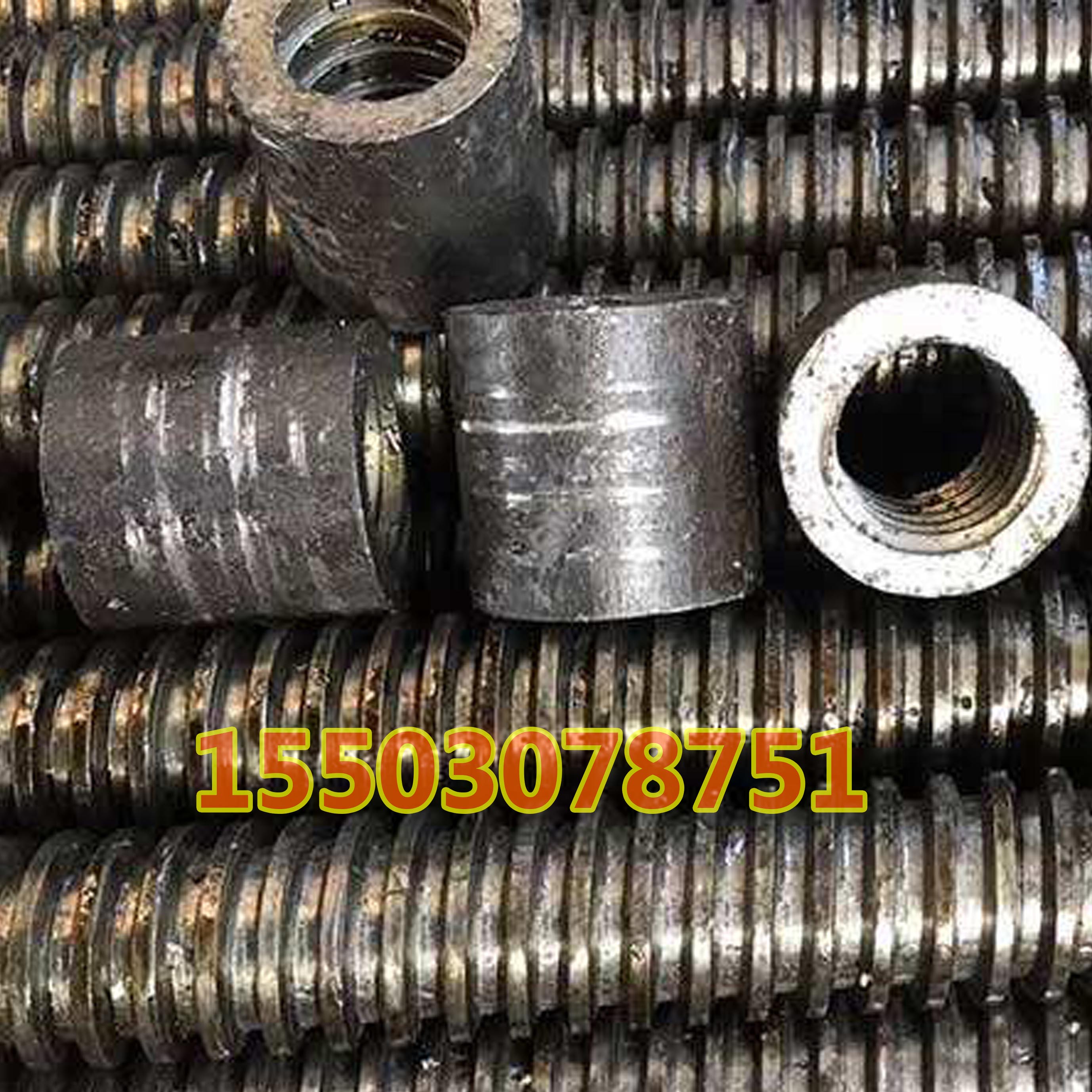

冷軋絲杠 絲桿 梯形牙絲桿

155-0307-8751旋風銑削絲杠加工中螺紋與滾花一次完成工藝效率高，成本低，加工精度要求不太高的產品，其結構設計思路、方案有較好的推廣應用價值。 旋風銑削法是一種率的螺紋加工方法，適用于批量較大的螺紋粗加工，其工藝是用硬質合金刀對螺紋進行高速銑削，它具有冷卻好、生產效率高的優點。精度要求不高的螺紋，可用此法一次完成切削加工。旋風銑削刀的回轉軸線與工件軸線為空間位置關系，交叉角度為β角(等于螺旋升角)。其加工過程包括工件的旋轉運動，工件的螺旋軸向進給運動進給)，銑刀盤上刀刃的旋轉運動。 零件為活動扳手調節開口寬度的螺輪，材料為20號圓鋼，牙側有一定粗糙度要求，切斷處螺牙部需要倒角，中間銷孔與外圓柱面必須有較好的同軸度，否則調整時不會靈活自如，甚至卡死，為便于大拇指握持撥動，其表面要有平行于軸心線的直紋滾花。 折疊加工技巧 絲杠加工原來采用車削加工，工藝路線為:冷拔→滾花→車螺紋→校正→鉆孔→切斷→倒角，不僅效率低、成本高，且由于小圓鋼剛度低，車削、滾花時易變形，小號螺輪不能生產，為此我們設計了旋風銑削絲杠設備，不僅將轉速由經驗認定的1000r/min左右提升至2000r/min以上而且將銑絲滾花一次完成。 其工藝路線變?yōu)?冷拔→滾花、銑絲→校正→鉆孔、切斷→倒角。雖然旋風銑削使小徑工件有較大變形(大徑件變形較小)，但校正也容易。改進后的工藝具有如下特點: 表面粗糙度值減小: 由切削力引起的振動減少: 小徑工件螺距累積誤差有一定增加。155-0307-8751 折疊結構設計 設備由車床改裝，工件轉動，刀盤及滾花刀架移動。去掉車床刀架部分，在溜板上配裝銑削頭及自制跟刀架，將滾花刀裝于跟刀架上，跟刀架置于銑刀盤前面。工件左端用卡盤夾緊，右端去掉尾座，安裝一帶較長空心管的支架，這樣一次可以裝夾較長原料(相當于一次銑削長度的兩倍以上)，將銑削部分截斷后加工，可以減少端料浪費。 專門設計時，由光桿帶動絲杠在螺母中轉動，絲桿左端裝彈簧夾頭，工件向左轉動進給，光桿、絲桿皆用空心管加工而成(減少端料浪費)。因為中間懸空較長，可以考慮用輔助支架托起。155-0307-8751 滾花刀的裝夾裝置。兩種設計的滾花刀裝置方式相同，只是支承架與機床的連接部分有所區別。在支承架上加工一孔，在加工部位對面橫向過孔中心線銑槽與通孔:槽寬與滾花刀柄等寬，深與刀柄等高，靠近槽接孔處下邊齊槽根部垂直銑一窄細槽，便于滾花擠出的細微鐵屑流出，防止?jié)L花輪滯塞、卡緊。滾花刀用快換蓋板壓住，由帶梅花手柄的螺桿將滾花刀柄頂緊。圓鋼經過導向套后被滾花，緊接著被高速銑削，實現兩道工序一次完成。導向套用工具鋼調質加工而成，其上銑一開口，長與支架端面平。導向套定位銷孔、裝配螺釘與支架配作，要確保開口正對槽中心線。 155-0307-8751 材料必須是正規牌號的圓鋼，否則工件表面易形成鱗刺等，銑刀易破損崩裂，滾花刀耗損迅速: 加工、裝配時必須使?jié)L花刀在槽內移動較輕松，又不致間隙太大，如果間隙過大，工作時滾刀輪傾斜，滾出的花紋不勻，本身也易損壞: 壓板盡量將滾花刀全部封閉，以防切屑、雜物等濺入: 工作時切勿潤滑冷卻滾花刀，以防與之接近的硬質合金受損: 先開動車床，讓工件轉動，再擰緊螺桿，防止靜摩擦力過大，工件打滑: 選用制造優良的滾花刀減少換刀次數: 定期拆開快換蓋板，清理刀槽。155-0307-8751
