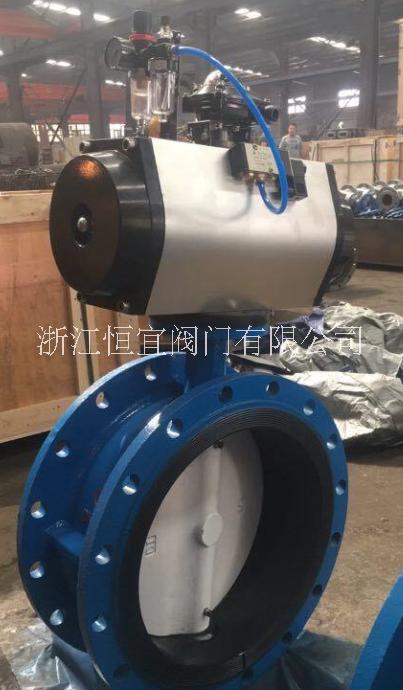

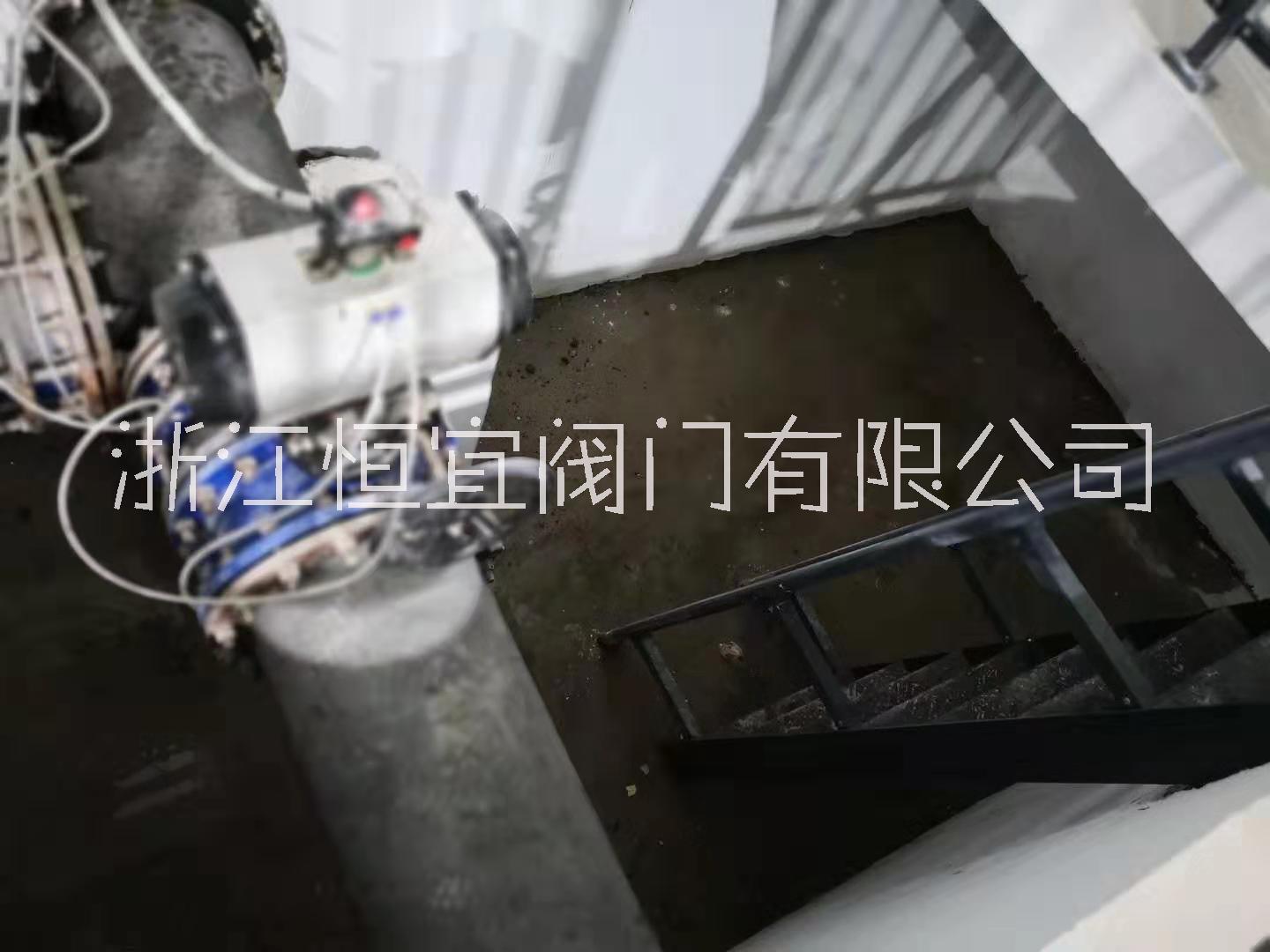

氣動法蘭蝶閥氣動執行器含三聯件氣動法蘭軟密封蝶閥

[氣動法蘭蝶閥]

溫州市法蘭軟密封蝶閥廠家

價格： 電議

物流： 浙江溫州市永嘉縣| 買家支付運費

可銷售總量： 99件

手機： 15057598568 郵箱： 2287031705@qq.com

傳真： 0577-66986300 地址： 浙江溫州市

在線詢盤聯系廠家：15057598568 0577-66986300

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[氣動法蘭蝶閥]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（氣動法蘭蝶閥氣動執行器含三聯件氣動法蘭軟密封蝶閥）

品牌： 其他
型號： D641X-16C
加工定制： 是
結構形式： 垂直板式
材質： 碳鋼
連接形式： 法蘭
適用介質： 水
壓力環境： 常壓
工作溫度： 常溫
標準： 國標
流動方向： 雙向
驅動方式： 氣動
零部件及配件： 配件
用途： 放水
類型(通道位置)： 直通式
口徑： DN50-DN1200

氣動法蘭軟密封蝶閥概述：
D641X法蘭式軟密封氣動蝶閥適用于溫度≤120℃或≤150℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的場合。

氣動法蘭軟密封蝶閥特點：
1、小型輕便，容易拆裝及維修，并可在任意位置安裝；
2、結構簡單、緊湊、90°回轉開啟迅速；
3、操作扭矩小，省力輕巧；
4、流量特性趨于直線，調節性能好；
5、啟閉試驗次數多達數萬次，壽命長；
6、密封件可更換，密封可靠達到雙向密封，氣體試驗泄漏為零；
7、密封材料耐老化、耐腐蝕、可適于多種介質。

氣動法蘭軟密封蝶閥能規范：

公稱通徑DN		50-1200
公稱壓力MPa		0.6		1.0			1.6
公稱壓力MPa	強度試驗	0.9		1.5			2.4
	密封試驗	0.66		1.1			1.76
材料		材料代號
		C		P			R
主要零件	閥體	WCB		0Cr18Ni9			0Cr17Ni12Mo2
	蝶板	WCB		0Cr18Ni9			0Cr17Ni12Mo2
	閥桿	2Cr13		0Cr18Ni9			0Cr17Ni12Mo2
	密封圈	丁青乙丙丁氟塑料
	填料	丁青柔性石墨 V型橡膠墊
適用工況	適用介質	水、蒸汽、油品		硝SUAN類			醋酸類
	適用溫度	-40℃~200℃
執行器	型號	GT或AW系列
	氣源壓力	0.3-0.7MPa
執行標準		設計制造	結構長度		法蘭尺寸	壓力溫度		試驗檢驗
		GB/T12238	GB12221		GB9113	GB9131		GB13927

氣動法蘭軟密封蝶閥連接尺寸：

公稱通徑 DN	尺寸											執行器型號（僅供參考）
公稱通徑 DN	L	H	D（0.6）	D（1.0）	D（1.6）	D1（0.6）	D1（1.0）	D1（1.6）	n-d（0.6）	n-d（1.0）	n-d（1.6）	執行器型號（僅供參考）
50	108	82.5	140	165	165	110	125	125	4-14	4-18	4-18	GTD-63
65	112	92.5	160	185	185	130	145	145	4-14	4-18	4-18	GTD-63
80	114	100	190	200	200	150	160	160	4-18	8-18	8-18	GTD-83
100	127	110	210	220	220	170	180	180	4-18	8-18	8-18	GTD-83
125	140	125	240	250	250	200	210	210	8-18	8-18	8-18	GTD-110
150	140	142.5	265	285	285	225	240	240	8-18	8-22	8-22	GTD-110
200	152	170	320	340	340	280	295	295	8-18	8-22	12-22	GTD-127
250	250	197.5	375	395	405	335	350	355	12-18	12-22	12-26	GTD-160
300	270	222.5	440	445	460	395	400	410	12-22	12-22	12-26	GTD-160或AW13
350	290	252.5	490	505	520	445	460	470	12-22	16-22	16-26	AW13
400	310	282.5	540	565	580	495	515	525	16-22	16-26	16-30	AW17
450	330	307.5	595	615	640	550	565	585	16-22	20-26	20-30	AW17
500	350	335	645	670	715	600	620	650	20-22	20-26	20-33	AW17
600	390	390	755	780	840	705	725	770	20-26	20-30	20-36	AW20
700	430	447.5	860	895	910	810	840	840	24-26	24-30	24-36	AW20
800	470	507.5	975	1015	1025	920	950	950	24-30	24-33	24-39	AW28
900	510	557.5	1075	1115	1125	1020	1050	1050	34-30	28-33	28-39	AW28
1000	550	615	1175	1230	1255	1120	1160	1170	28-30	28-36	28-42	AW35
1200	630	727.5	1405	1455	1458	1340	1380	1390	32-33	32-39	32-48

氣動襯膠蝶閥閥體主要技術參數

閥體形式	直通鑄造蝶閥
公稱通徑	DN50～1000mm
公稱壓力	PN1.0、1.6 MPa
法蘭標準	JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
連接形式	法蘭式、對夾式
閥蓋形式	一體式
壓蓋型式	壓蓋壓緊式
密封填料	V型聚四氟乙烯填料、柔性石墨填料

閥板形式	垂直板式(蝶形)
流量特性	線性

執行器型號	GT系列、SR系列、AT系列、AW系列單雙作用氣動執行器
供氣壓力	400～700KPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

1

閥體形式 直通鑄造蝶閥

公稱通徑 DN50～1000mm

公稱壓力 PN1.0、1.6 MPa

法蘭標準 JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等

連接形式 法蘭式、對夾式

閥蓋形式 一體式

壓蓋型式 壓蓋壓緊式

密封填料 V型聚四氟乙烯填料、柔性石墨填料

2、閥內件

閥板形式 垂直板式(蝶形)

流量特性 線性

2、執行機構

執行器型號 GT系列、SR系列、AT系列、AW系列單雙作用氣動執行器

供氣壓力 400～700KPa

氣源接口 G1/4"、G1/8"、G3/8"、G1/2"

環境溫度 -30～+70℃

作用形式 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

氣動法蘭軟密封蝶閥執行器的重量／容量／開或閉的時間

雙作用式	容量L	重量 KG	單作用式	容量L	重量 KG	開或閉時間 S
GTD40	0.12	0.7	GTE40	0.06		≤0.5
GTD52	0.23	1.5	GTE52	012		≤0.5
GTD65	0.46	2.0	GTE65	0.22	3.6	≤0.5
GTD80	0.80	3.0	GTE80	0.38	5.5	≤1.0
GTD90	1.10	4.5	GTE90	0.50	8.0	≤1.0
GTD100	1.60	6.0	GTE100	0.79	10.5	≤1.0
GTD115	2.33	8.0	GTE115	1.14	13.6	≤2.0
GTD125	3.03	9.5	GTE125	1.46	16.2	≤2.0
GTD145	5.40	14.0	GTE145	2.34	23.1	≤2.5
GTD160	6.10	18.0	GTE160	3,00	30.0	≤4.0
GTD190	11.0	26.0	GTE190	4.80	41.6	≤5.0
GTD210	15.4	33.0	GTE210	7.10	52.8	≤7.0
GTD255	31.1	72.0	GTE255	14.1	112.0	≤10.0
GTD300	45.9	102.0	GTE300	21.3	153.0	≤10.0
GTD350	68.5	153.0	GTE350	32.7	222.0	≤10.0

氣動法蘭軟密封蝶閥耗氣量計算

雙作用型計算公式 V：（A+B）{（P+I01.2）÷98}M	V：耗氣量N1/mim（N升/分）
單作用型計算公式 V=A（（P+I01.2）÷98）M	P：氣源壓力KpaG（表壓）
注：將 MPa轉換成KPa乘以1000 將 bar轉換成KPa乘以100	M：活塞每分鐘往復次數
注：將 MPa轉換成KPa乘以1000 將 bar轉換成KPa乘以100	A、B：氣缸容量（見表）
