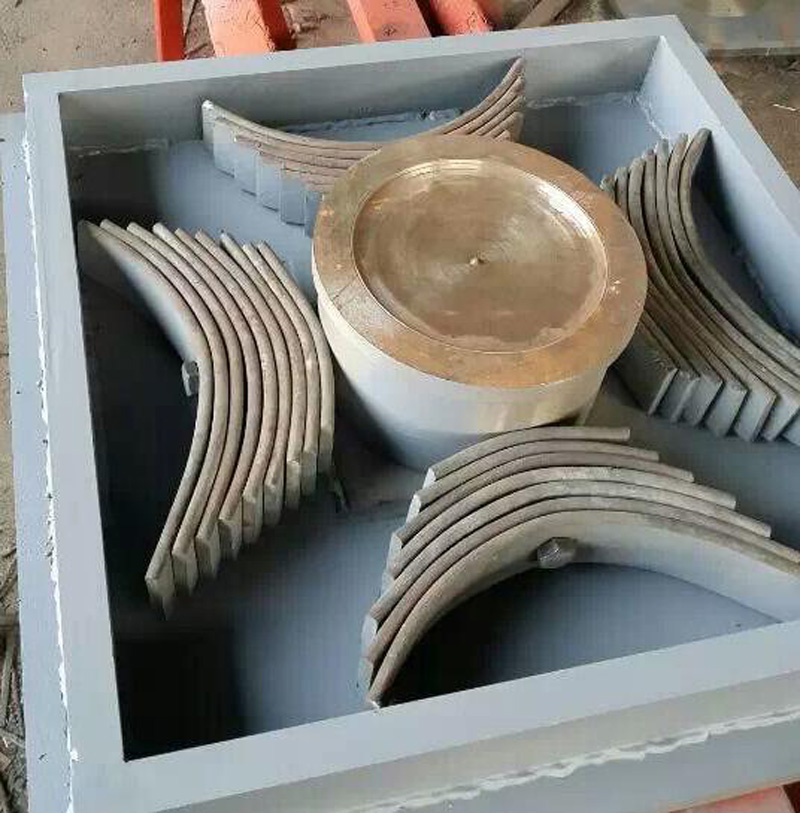

衡水橋興供應WXQGZ萬向球型鋼支座A抗震球鉸支座廠家設計定制

WXQGZ萬向球型鋼支座被廣泛應用于體育館、游樂場、博物館、飛機場、廣場、車站等。該系列支座采用彈性減振元件,具有機理清晰明確、結構參數穩定、減振性能優良等特點。該系列支座適用于大跨度空間結構及大跨度梁板,尤其適用于高烈度地震區的工程結構。
本品除承載、位移、抗拔、抗拉外還具有萬向轉動、萬向承載、消能、減震的特性。成品有固定球鉸支座，萬向轉動鉸支座，鋼結構鉸支座，網架鋼支座，鋼結構抗震球鉸支座，體育館抗震球型鋼支座等。
經多年的研究，開發出系列WXQGZ300~10000KN十四級系列產品，供新老用戶選用。
用戶也可以提供圖紙，我們將按您工程的各項技術參數為您的工程量身定做。如有特殊要求可在簽訂協議時注明（如防腐，我們可以在加工時采用鍍鋅、鍍鉻、高強防繡漆等工藝）
萬向球型鋼支座是我公司技術人員在球型支座的基礎上，結合大跨度空間結構的各節點受力情況而開發的一種新產品。具有如下特性：
一、萬向球型鋼結構支座的主要技術性能：
     1、可承受豎向載荷；
     2、具有抗豎向拉力的性能，保證豎向地震時上下結構不脫節；
     3、具有抗水平力的性能，保證水平地震時結構不脫落；
     4、可適應徑向、環向的位移要求；
     5、可適應任意方向的轉角要求；
     6、減震支座具有良好的減震性能；
     7、支座通過球面?zhèn)髁?，不出現力的縮頸現象，作用在上、下結構的反力比較均勻；
     8、支座不用橡膠承壓，不存在橡膠老化對支座的影響，使用壽命長。
二、支座技術參數
     1、支座豎向承載力分為300KN、500KN、1000KN、1500KN、2000KN、2500KN、3000KN、4000KN、5000KN、6000KN、7000KN、8000KN、9000KN、10000KN十四個級別；
     2、支座的抗水平力為豎向承載力的20%；
     3、支座抗豎向拉力： 抗豎向拉力為豎向承載力的30%；
     4、設計轉角為0.08rad（可根據用戶要求另行設計）
     5、支座的徑向位移量±20mm-±50mm，環向位移量±60mm-±100mm；
     6、支座滑動摩擦系數μ≤0.03（-25℃-+60℃）；
     7、支座轉動摩擦系數μ=0.05-0.1（可按客戶要求設計加工）

抗震球鉸支座
是在JT391-1999和JT004-89的基礎上，結合鋼結構施工規范Gb50205-2001經詳細的力學分析和反復的試驗而研制成功的產品。此產品的問世為降低工程造價、提高工程整體質量和防震減災能力創造了極為有利的條件，在當今國內外蓬勃發展的大跨度空間結構建筑領域中推廣應用價值。廣泛應用于桁架，連廊，天橋屋蓋等膜結構鋼結構及橋梁建筑中。
抗震球鉸支座特點
??1、抗震球鉸支座可萬向轉動，萬向承載，能很好地滿足上部結構各種荷載（如恒載、活載、風、地震力等）所產生的反力的傳迅、轉動、移動要求，保證反力合力集中、明確、可靠。
??2、抗震球鉸支座可承受拉、壓、剪（橫向）力，在巨大的隨機地震力作用下，只要上、下結構本身不破壞，由于此種支座存在就不會發生落梁，落架等災難性后果（一般來說，支座是個薄弱環節，在強大的地震力作用下，極易發生落梁或落架，而此種支座的強度和延性均高于結構本身），故特別適用于高烈度地震區的設防，具備能抗地震烈度9度的能力。
??3、抗震球鉸支座與其他支座相比（如板式橡膠支座、盆式橡膠支座等），靜剛度大，在列車及大型汽車巨大自重及慣性力作用下，支座僅產生極小變形，能可靠地保證汽車、列車、特別是高速車運行的平順性。
??4、抗震球鉸支座通過球面?zhèn)髁Γ芰γ娣e大，并采用機種材料的優化組合，故與其他鉸結構支座相比（如搖擺支座、輥軸支座等），其體積和高度均大大減少，重量輕，便于安裝，并與同樣承載力的鋼支座相比造價較低。
??5、抗震球鉸支座適用溫度范圍大（-40℃～+70℃），耐久性好；不采用橡膠承壓，不存在橡膠老化對支座轉動性能的影響。
??6、抗震球鉸支座特別適用于網架，桁架，膜結構，連廊，鋼屋蓋 膜結構 寬橋、曲線橋、斜拉橋、坡道橋、大跨空間結構等工程，尤其在地震高烈度區更為適用。
??7、抗震球鉸支座具有抗拉結構，可減少橋端壓重塊。
??8、抗震球鉸支座座已開發出參數化、系列化產品，可滿足不同用戶的各種技術要求，并可根據用戶要求設計出圖。
抗震球鉸支座由 1、上支座板2、下支座板 3、支座鋼球芯（鋼襯板） 4、F4（PTFE）圓平板 5、F4（PTFE）球形板 6、橡膠密封圈 7、不銹鋼 構成下座板中間為一凹形球面，同凸形中間板相對應，兩者之間襯有一弧形四氟板，通過球面與之滑動來滿足梁端的轉動，上座板上的不銹鋼板與中間鋼板上的另一四氟板組成滑動面，完成上下結構體因溫差諸因素產生的伸縮位移。
