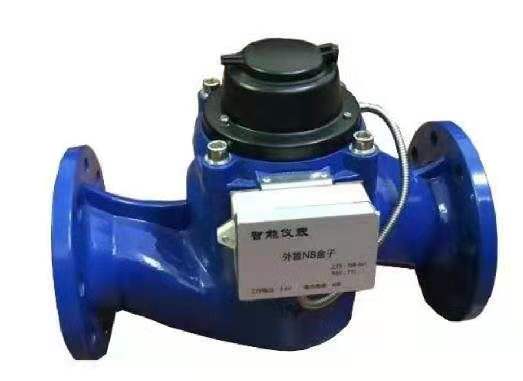

NB物聯網水表，北京NB水表，無線遠傳水表，NB水表廠家，NB大口徑水表批發，億表通科技

物 聯 網 水 表 （NB-IoT） 一、系統概述 NB_IOT物聯網水表是我司*新研發的新一代物聯網水表，它應用了目前*新的NB_IOT窄帶蜂窩技術。不同于傳統的遠傳抄表系統，企業無需自行組網，水表直接接入公網，每個水表都作為一個終端獨立工作，安裝維護簡單、工作運行可靠。 二、系統組成 1.1產品概述 NB-IoT物聯網水表是我司自主研制的一款用于遠程抄表及閥控的智能水表。它通過窄帶物聯網（Narrow Band Internet of Things, NB-IoT）與服務器進行遠程通訊，無需使用LoRa水表、光電直讀水表、無線遠傳水表集抄系統中的采集器或集中器設備，采用一表一卡的點到點連接方式，簡化了設備安裝工作，實現了對水表使用量的自動遠程抄表，并有效的避免了管理部門上門抄表的人力工作。該水表具備閥門控制功能，可方便管理部門對水表的用水情況進行控制，使得遠程抄表及控制變的便捷、可靠，在節約人力、物力和財力的同時，有效提高了生產效益。 產品遵循的法律、法規、標準和規范： ?《中華人民共和國計量法》（2015年） ?GB/T778.1～3-2007 《封閉滿管道中水流量的測量飲用冷水水表和熱水水表》 ?GB/T25920-2010 《飲用冷水水表塑料表殼及承壓件技術規范》 ?JJG 162—2009 《冷水水表》 ?CJ/T 266-2008 《飲用水冷水水表安*全規則》 ?CJ/T 224-2012 《電子遠傳水表》 ?CJ/T 188 《戶用計量儀表數據傳輸技術條件》 ?GB/T778.1-2007 《封閉滿管道中水流量的測量-飲用冷水水表和熱水水表》 ?JJG 162-2009 《水表檢定規程》 ?GB/T 2423-2001 《電工電子產品環境試驗》 ?GB 4208-2008 《外殼防護等級》 ?GB/T 15464 《儀器儀表包裝通用技術條件》 ?JG/T162—2007 《住宅遠傳抄表系統　數據專線傳輸》 ?CJ3064——1997 《居民飲用凈水計量儀表安全規則》 ?ISO4064-1-2014 《可飲用冷水和熱水表計量和技術要求》 1.2產品特點 ?NB-IoT物聯網水表采用目前上*的窄帶蜂窩網通信技術，具備網絡深覆蓋、廣鏈接、低功耗等優勢，通信穩定、可靠、安全。水表直接接入公網，無需自行組網，安裝簡單，維護方便。 ?采用電信工業級SIM卡（貼片式），耐高低溫（-40度—+105度），抗震動（20HZ—2000HZ）、讀寫次數（50萬次）。 ?遠程抄讀：周期性定時主動上報表計讀數，數據上傳時間及周期可通過平臺進行設定，滿足不同用戶管理需要。 ?遠程閥控：閥控水表可遠程關閥和開閥。 ?預警系統：電池欠壓，計量異常等告警提示。 ?超長壽命組合電池：標準ER26500電池+SPC1520電池電容組合供電保證6年以上使用無須更換。 ?內置/外置天線：支持內置/外置天線、信號穩定可靠，實現全覆蓋，無盲區。 ?采樣準確度高：采用進口磁性傳感器采樣，讀數準確性高。 ?水表采用機電分離結構，維修方便，便于水司進行舊表改造。 ?電路采用環氧灌封，防水等級達IP68。 ?采用授權頻譜，極大降低了信號的干擾，保證了水表傳輸?shù)目煽啃约鞍踩浴? 1.3技術參數 公稱口徑 mm 15 20 25 32 40 50 80 100 150 200 常用流量（Q3） m?/h 2.5 4 6.3 10 16 40 63 100 250 400 量程比（Q3/Q1） 100 200 Q2/Q1 1.6 準確度等級 2級 水溫0.1℃至30℃范圍內，水表的*大允許誤差在高區(Q2≤Q≤Q4)為±2%，低區（Q1≤Q＜Q2）為±5%； 安裝方式 水平安裝 溫度等級 T30、T90 壓力等級 MAP10 壓力損失等級 △p63 △p25 流動剖面敏感度 等級 U10/D5 防水等級 IP68 工作環境 溫度(-15℃～+55℃) 相對濕度<90% 閥門形式(可控型) 球閥 先導膜片閥 閥門耐用性（可控型） ≥5000次 供電電源 鋰電：3.6V （ER26500+SPC1520電池電容組合） 使用壽命 無閥控功能水表：若每1天抄表一次，大于6+1年。 有閥控功能水表：若每1天抄表一次，每1月開關閥一次，大于6+1年。 信號采集方式 脈沖計量 數據顯示方式 機械累計顯示+NB-IoT網絡數據遠程顯示 磁攻擊保護 符合計量標準，關閥或報警提示 數據保存年限 ≥10年 傳輸網絡 NB-IoT網絡 工作頻段 B5或B8 發射功率 <25dBm 接收靈敏度 -129±2dBm 靜態電流 <10μA 發射電流 < 600mA 接收電流 <300mA 喚醒時間 定時喚醒 1.系統平臺13901047797 軟件管理平臺系統采用B/S架構，是集管理、抄表、結算、查詢分析等功能為一體的綜合管理系統，可對智能表及相關設備如水表、采集器、集中器等進行管理，并為用戶建立檔案，可完成智能表數據的定時自動采集、用量結算功能。 2.1系統平臺主要特點 1)多種結算方式 ?預付費結算方式（閥控水表） 自動結算 ：用戶賬戶預存費用，系統設定自動抄讀凍結數據（日、月），數據抄回后自動結算扣費 ， 結算產生的費用直接從賬戶余額扣費。 二級報警：扣費后→如果低于預警值時，發送給用戶即將余額提醒；如果低于關閥預警值時，系統將會自動發送關閥指令，進行遠程關閥操作。 ?后付費結算方式 定時抄月凍結數據，手工結算，*小結算頻率一個月，可多月結算。 結算后再手工進行繳費，此種方式也支持提前預存費用。 ?第三方結算方式 系統只負責抄表和控閥，不進行結算，只將抄表數據導入另外收費系統中。本系統提供WEB接口可實現與第三方系統進行無縫對接。 2)支持手工抄表錄入功能 系統兼容原機械水表的人工抄表方式，支持手工錄入，便于自來水公司對智能水表及機械水表進行統一管理。 3)具有配套的手機APP 同一APP支持用戶和操作員兩種不同類型人員登錄 ，實現不同的功能。 管理員可通過手機APP可實現故障表查詢、遠程抄表和控閥，用戶可通過APP實現查詢、遠程充值功能。 2.2系統環境配置要求 操作系統：windows server 2008r2版本以上64位系統 硬件要求：2.67GHz CPU、2G 內存1024x768 顯示器、10G硬盤（*低配置） 其它需求：需要外網固定IP。
