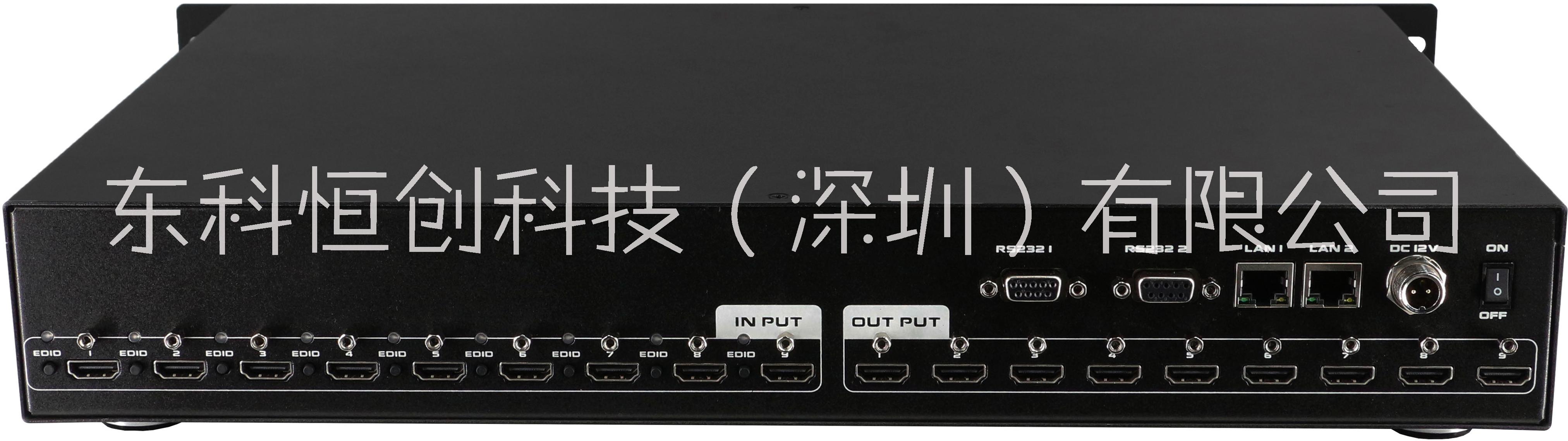

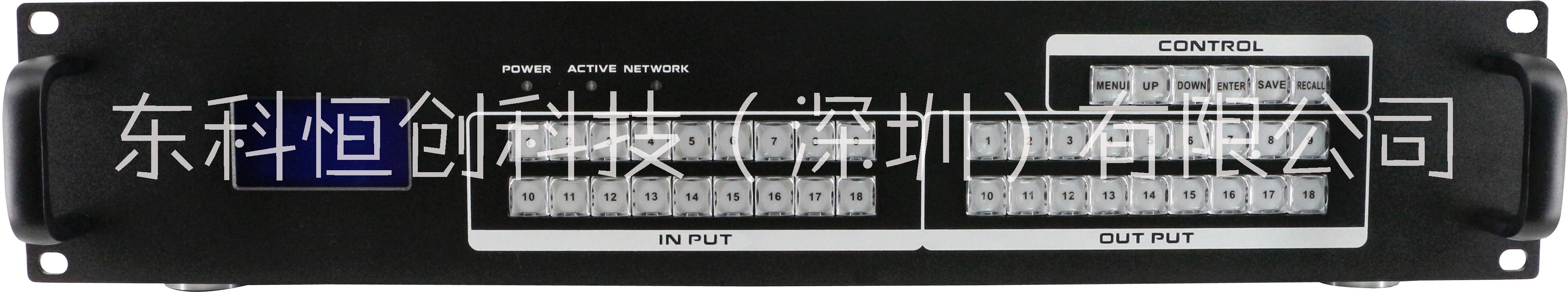

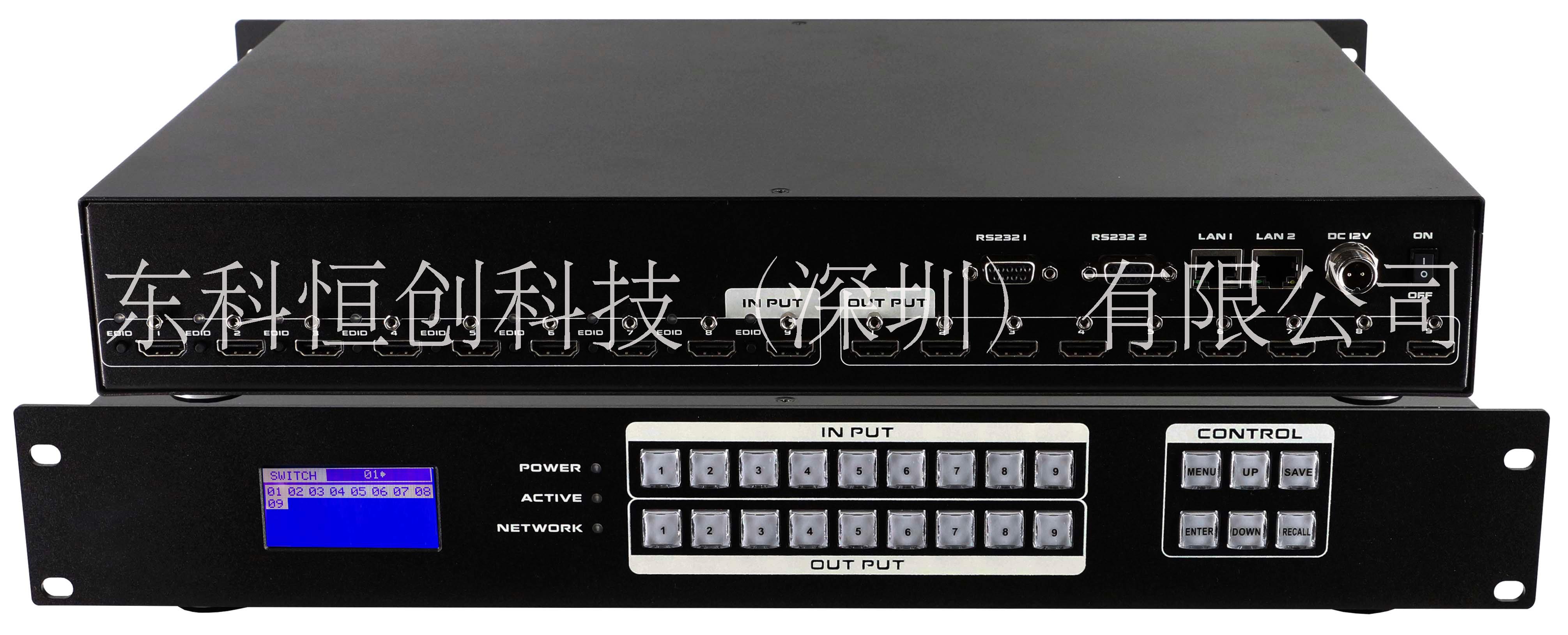

HDMI帶屏高端按鍵矩陣9進9出/18進18出

HDMI帶屏高端按鍵矩陣

一、產品簡介

    HDMI帶屏高端按鍵矩陣是一款支持手機控制、iPad控制、WEB雙向控制及APP集中管理的HDMI矩陣，且支持HDMI1.4a標準，支持EDID管理；分辨率可達4K@30HZ、1080@120HZ的HDMI矩陣。

    本矩陣單通道交換信號速率高達6.5Gbps，主板交換能力采用四核四鏈路處理技術，核心交換能力可達速率26Gbps。數字信號運用無壓縮的傳輸方式，保證圖像信號的高保真輸出；獨特的信號鏈路保護設計技術保證信號的完整性；內部核心數字開關具有抗干擾能力及長期連續工作的高穩定性；運用的算法，保證命令的及時性。過壓保護和ESD防靜電技術等多重保護措施，保證設備免收外部沖擊；具備掉電狀態存儲保護、開機自動恢復記憶的功能。支持7*24小時不間斷運行；具備網絡及 RS232通訊接口控制，可以方便與個人電腦、中央控制系統等各種遠端控制設備配合使用。

本矩陣主要應用于高清可視會議、廣播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、指揮控制中心等場所。

二、產品特性

? 支持18路輸入18路輸出固化矩陣

? 支持: 4K x 2K@30Hz、1080P@120Hz、1080P 3D@60Hz；Deep Color 支持48/36/30/24-bit；

? 支持任意HDMI顯示器隨時查看任意HDMI信號源；

? 支持通道快速關閉；

? 廣電級帶燈按鍵?？梢暬存I，通過按鍵藍光指示燈可實現輸入輸出通道狀態可視化；

? 廣電級交換芯片，圖像切換單顆芯片即可完成，集成度更高；

? 支持RS-232串口控制, 面板按鍵控制以及TCP/IP （WEB和APP）控制,控制更加靈活方便；

? 兩鍵式控制方式，設備控制更加簡單有效，支持1路輸入+N路輸出圖像切換;

? 雙向控制，WEB/APP/按鍵圖像切換狀態實時同步；

? 集中控制功能，單臺控制單元可控制多臺矩陣，無需手動修改配置數據；

? 支持EDID學習與EDID自適應功能，更好適應現場多樣化的顯示設備，提高兼容性；

? 航空式螺旋電源接口，為電源的穩定性保駕護航；

三、規格參數
