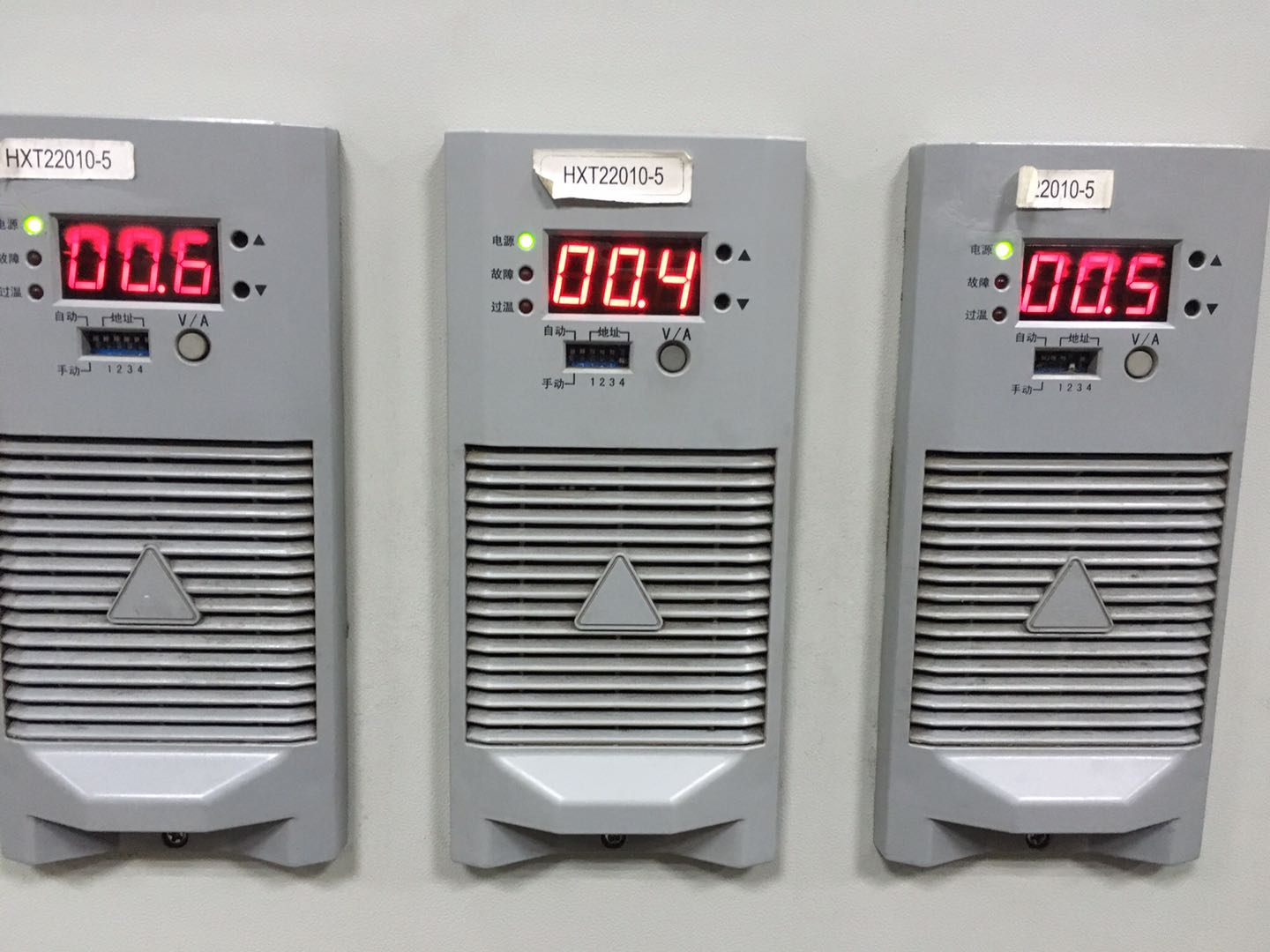

40AH 220V直流屏直流電源

40 220V直流屏直流電源系統基本介紹

· 直流屏用于大中小型發電廠和變電站，為高壓開關在正常運行和事故狀態下的分合閘、繼電保護、自動控制、事故照明等提供直流電源。直流屏的可靠性是其他電源裝置不可替代的，它能滿足變電站和發電廠這些場合對電源的高可靠性要求。

· 本系列直流屏體積小，效率高、技術指標優越、模塊化設計、n+1冗余熱備份、高可靠、模塊采用"諧振電壓型雙環控制的諧振開關電源技術"、"四遙"功能、配有標準RS-485 和RS232接口易于與自動化系統對接，及其他性能均優于傳統電源的優勢而被廣大用戶所接受。

· 本產品符合: GB廳19826-2005《電力工程直流電源設備通用技術條件及安全要求》；**/T5777.4-2000《電力系統直流電源設備通用技術條件及安全要求》；**/T 8456-1996《低壓直流成套開關設備》；DL/T459-2000《電力系統直流電源柜訂貨技術條件》； DL/T 5041-95《火力發電廠廠內通信設計技術規定》。

40 220V直流屏直流電源系統性能特點

· 智能雙電源切換

二路交流電源輸入，其中一路為工作電源，另一路為備用電源，當工作電源出現故障時，系統自動切換至備用電源。

· 多重防護設計

采用浪涌保護器防止輸入電源過電壓；采用輸出過電壓保護；輸出限流保護；短路保護；模塊并聯保護；過溫保護和過流保護可提高整個系統的安全可靠運行。

· N+1冗余設計

增減電力電源模塊數量及容量規格，可實現機柜(屏)輸出配置的任意組合。以適應不同的電池容量，從10-3000不等，同時由于模塊的n+1冗余設計在機架擴容的同時，實現了n+1 冗余配置，當容量較小時也可實行1+1備用。

· 全自動降壓

根據合母電壓自動進行投切，采用無級降壓裝置或有級降壓裝量同，工偉穩定可靠。

· 集中監控功能

中央監控器起協調或控制直流電源各部件的運行參數及狀態的作用，同時集中各模塊的參數向上位機傳送.并轉發上位機下發的命令。采用積木式的結構設計，可監控二路輸入交流電源電壓、電流，互為備用自動投切；協調或控制控母和合母的電流、電壓參數；電池電壓參數:電池克放電電流參數；系統絕緣參數；監控合閘開關、控制開關、電池熔斷器的工作狀態:饋出回路絕緣監控(選裝）電池巡檢（選裝)；監測環境溫度。

· 溫度補償

根據電池廠家提供的參數.選擇電池溫度補償中心與溫度補償系數自動調整電池浮充充電電壓，滿足電池充電要求。

· 通信功能

通過界面選擇，實現CDT和MODBUS的兩種通信協議切換。具有RS-485和RS-232兩種通訊接口，可方便實現遠程控制，實現“四遙”功能。

· 告警功能

通過參數設置，實現多種告警功能。包括：控母過欠壓，電池組過欠壓，絕緣異常，輸出開關狀態。

· 電池免維護

采用免維護閥控式密封鉛酸蓄電池.運行可靠，無需加酸加水。智能控制器能按預先設置自動對蓄電池進行均、浮充轉換。
