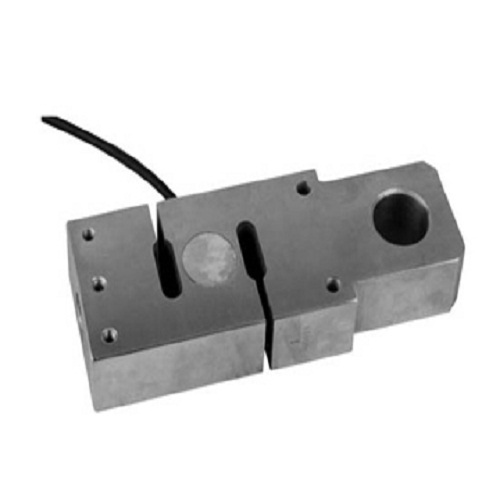

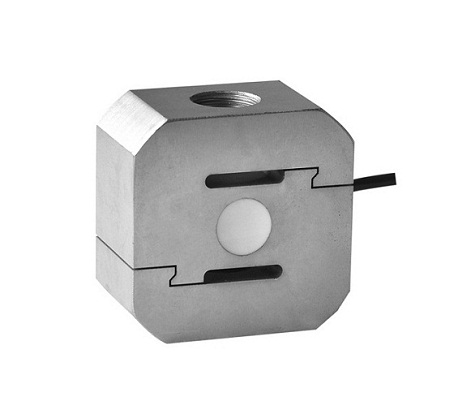

柯力S型稱重傳感器

柯力S型稱重傳感器詳細信息： 測量電橋由于具有靈敏度高、測量范圍寬、電路結構簡單、精度高、 容易實現溫度補償?shù)葍?yōu)點，因此能很好地滿足應變測量的要求，傳感器彈性體采用優質金屬材料，在應變敏感區域表面上粘貼 R1、R2、R3及R4四片（組）應變計，組成惠斯汀電橋，當受外力F作用時， 彈性體變形，引起應變計R1、R3受拉伸，電阻值變大；R2、R4受壓縮，電 阻值減少，使電橋失去平衡，輸出與外力F成正比的電壓信號。 傳感器的特性： 傳感器的?定義：能感受規定的被?測量，并按照一定規律轉?換成可用?輸出信號的器?件或裝置。通常傳感?器由敏?感元件和轉換?元件組成。其中敏感元件指傳?感器中能直接感受?被測量的部?分,轉換部分指傳?感器中能將敏感元輸件?出量轉換為適于?傳輸和測量的?電信號部分。 傳感器?的靜態特性是指對?靜態的輸入信號，?傳感器的?輸出量與輸?入量之間所具有相?互關系。因?yàn)?這時輸入量和輸?出量都和時間無?關,所以它們?之間的關系，?即傳感器的態靜?特性可用一?個不含時間變?量的代數方程,或?以輸入量作橫坐標?，把與其對?應的輸出量?作縱坐標?而畫出的特?性曲線來?描述。表征傳器感?靜態特性的主要參數?有:線性度、靈敏度、遲滯、重復性、漂移等 柯力S型稱重傳感器一般由敏感元件、轉換元件、變換電路、輔助電源四部分構成，如下圖所示。其中，敏感元件直接接收測量，用于輸出被測量有關的物理量信號，敏感元件主要包括熱敏、光敏、濕敏、氣敏、力敏、聲敏、磁敏、色敏、味敏、放射性敏感等類;轉換元件用于將敏感元件輸出的物理量信號轉換為電信號; 　　變換電路用于將轉換元件輸出電信號進行放大、調制等處理;輔助電源用于為系統(主要是敏感元件和轉換元件)提供能量。 　電渦流稱重傳感器結構簡單、頻率響應寬、靈敏度高、抗干擾能力強、測量線性范圍大，而且又具有非接觸測量的優點，因此廣泛應用于工業生產和科學研究的各個領域。電渦流稱重傳感器可以測量位移、振動、厚度、轉速、溫度等參數，并且還可以進行 無損探傷和制作接近開關。 　　稱重傳感器的靈敏度主要有兩種類型:高頻反射式和低頻透射式，其中高頻反射式稱重傳感器應用較為廣泛。
