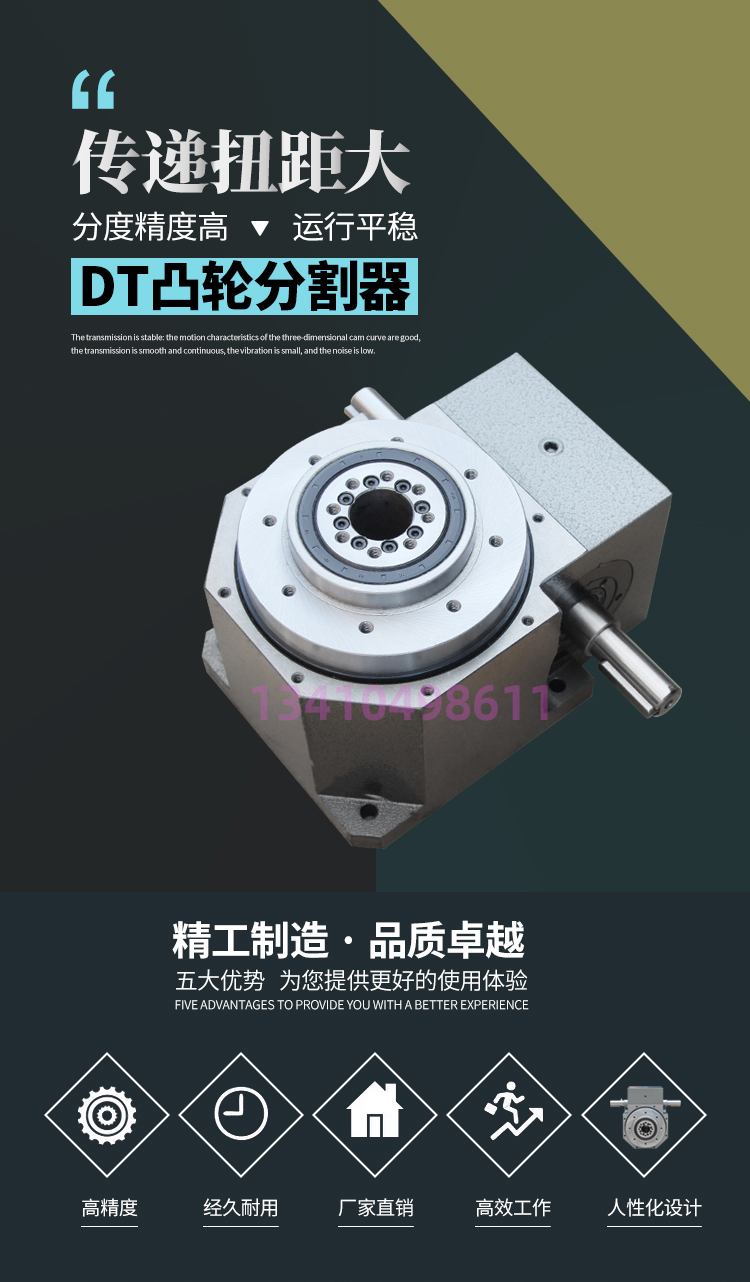

凸輪分割器 凸輪分割器轉盤

                                                                       凸輪分割器有以下6個特點

1、結構簡單：主要由立體凸輪和分割盤兩部分組成。
2、動作準確：無論在分割區，還是靜止區，都有準確的定位。完全不需要其它鎖緊元件?？蓪?shí)現任意確定的動靜比和分割數。

3、傳動平穩：立體凸輪曲線的運動特性好，傳動是光滑連續的，振動小，噪聲低。

4、輸出分割精度高：分割器的輸出精度可達≤± 30 〃。

5、高速性能好：分割器立體凸輪和分割輪屬無間隙嚙合傳動，沖擊振動小，可實現高速，達 900rPm.

6、壽命長：分割器標準使用壽命為 12000 小時。

間歇分割器是實現間歇運動的機構，具有分度精度高、運轉平穩、傳遞扭矩大、定位時自鎖、結構緊湊、體積小、噪音低、高速性能好、壽命長等顯著特點，是替代槽輪機構、棘輪機構、不完全齒輪機構、氣動控制機構等傳統機構的理想產品。

凸輪間歇分割器機構的優點：只需設計適當?shù)耐馆嗇喞憧墒箯膭?dòng)件得到任意的預期運動。而且結構簡單、緊湊、設計方便，因此在自動機床、輕工機械、紡織機械、印刷機械、食品機械、包裝機械和機電一體化產品中得到廣泛應用。

《操作說明》：

1.操作控制簡單，只要有氣源，開通手動閥或電磁閥，使進氣管通氣，氣缸前行到達鎖緊狀態，如裝有磁應線到此鎖緊碰感應線燈會亮起，見鎖緊狀態圖。

2、加工完畢，改變閥門進氣方向，此時在壓縮空氣從回氣口進入氣缸，推動氣缸回退，如裝有磁應線，此時；回退磁感應線會亮起，見退回狀態圖。

3、等待下組指令，重復1-4次動作。

（控制方法）

1.氣壓、油壓、信號或電氣信號配合（電磁閥、PLC）控制回路，整套即可使用。重復定位精度正負2個絲，（0.02高速的精度）不會有誤差生成。

2.分度盤運動狀態時，分度盤面依照工藝需求分割等份旋轉，盤面無升降起伏變化。

3.反應速度快，可與攻牙機、鉆床、鉚釘機、超聲波、燙金、絲印、移印、CNC數控加工或其它工作機配合，形成自動生產、加工、組裝。

4.其工作位調整簡單，標準等份有3、4、6、8、12、24、48等，特殊分割可另行制造 分度盤旋轉盤面可根據工藝需要在360°范圍內，順時針或逆時針方向依次轉動。

5.負載后慣性大時，亦無移位之現象。

深圳市恒佳精密設備有限公司是一家從事旋轉工作臺及機電一體化設備的研發生產及銷售為一體的廠家。

    公司由多名技術人才組建而成，高起點、高標準致力做好國內的旋轉分度臺。在設計與創新方面，我們的旋轉分度臺在旋轉精度、水平精度、機械的平穩度等方面始終位于技術創新前沿，深圳市恒佳精密設備有限公司品質和效率解決方案在眾多客戶中廣泛的應用，經過多年的積累，目前產品有，氣動旋轉工作臺型，電動旋轉工作臺型，油壓旋轉工作臺型等多款不同配置供客戶選擇，簡單的控制系統和簡單安裝模式備受客戶的青睞。恒佳致力于為客戶提供系統化解決方案，產品質量穩定可靠，是深圳市恒佳精密設備有限公司全體員工宗旨。公司網址：www.szhjpro.com
