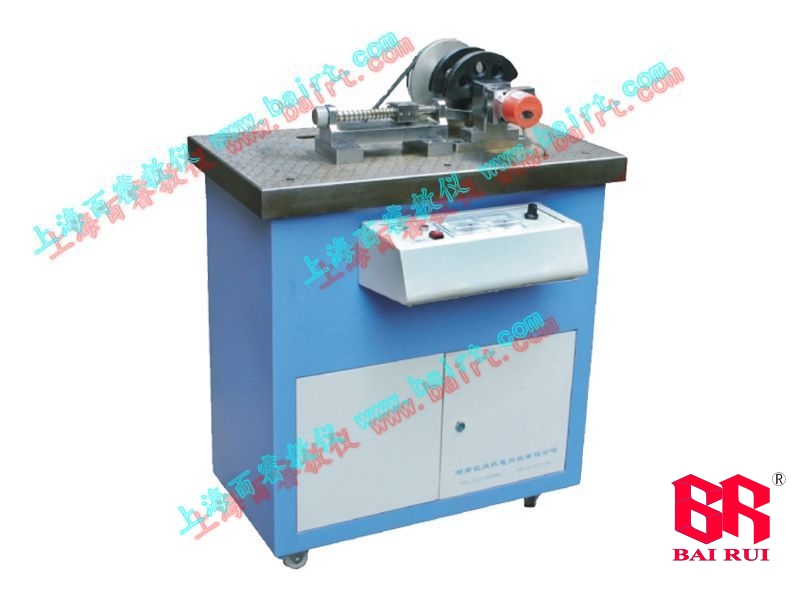

機構系統動力學調速實訓臺

本實驗臺是以一個電動機驅動的包含帶傳動，曲柄滑塊機構的工作機在內的機械系統用于機械原理課程中機械的穩定運轉狀態下機械的周期性速度波動及其調節課程中的實驗裝置。利用傳感器、計算機等的實驗技術手段進行實驗操作，訓練掌握現代化的實驗測試手段和方法增強工程實踐能力。 性能與特點： 1、曲柄滑塊機構實驗臺采用了特制的曲軸和連桿，構思嚴密，設計精巧，能確保組成實驗臺的各個運動構件有良好的配合間隙，外形美觀，操作方便，使用壽命長。 2、該實驗臺由機座、直流調速電動機，皮帶傳動裝置和曲柄滑塊機構等主要零部件組成。曲軸一端裝有角位移傳感器，另一端裝有飛輪。 3、該實驗臺配有大小飛輪各一件，供測試實驗用，顯示不同飛輪質量的調果。 4、本產品率先采用的USB數據傳輸技術，配備USB總線接口與電腦相連，借助USB技術，精簡了實驗臺與電腦的連接，還大大加快了實驗數據的傳輸速度，提高了系統的可靠性。（本產品也可采用A/D卡轉換，所配電腦需ISA槽）。 5、本實驗臺制作精細、噴塑表面平整光滑清潔、無劃跡和脫落斑點，發蘭鍍鉻、鍍鎳表面光亮無銹斑，鋼制件精加工表面作防銹處理，各銘牌粘貼安裝位置正確，粘貼平整和無貼斜現象。 實驗內容： 1、機械速度波動測試仿真實驗： 觀察機械的速度波動現象，求解系統運轉的不均勻性。調節電機轉速，觀察不同轉速下的速度波動現象，實測與仿真曲線對比。 2、機械速度波動調節實驗： 改變飛輪大小，觀測機械速度波動變化情況，并與理論計算結果進行比較分析。 基本配置： 1、直流調速電動機（130SZ02） 數量1個 2、直流電機調速電源SK200B 數量1個 3、角位移傳感器（GJF7） 數量1個 4、計算機軟件光盤 1張 5、USB測試裝置 6、大飛輪 φ165 ×15 7、小飛輪 φ110 ×15 主要技術參數： 1、實驗臺外形 415×435×340㎜ 2、直流電機功率 N=90W 轉速n=1500轉/分 3、直流電機控制電源SK200B 輸出電流2A 4、角位移傳感器 GJF7 輸出電壓/脈沖數： 5V/1000P 5、實驗機構尺寸 曲柄L=50 連桿L=180 滑塊偏置e=20
