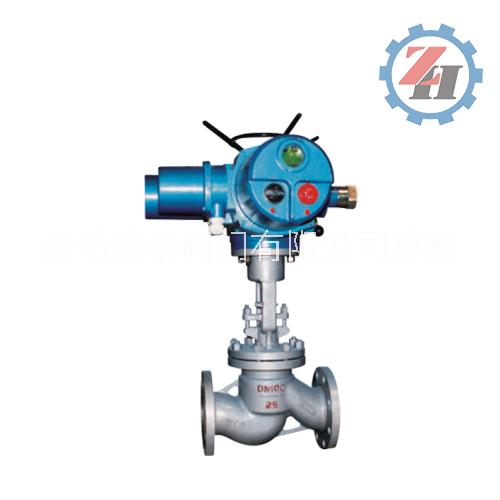

濰坊信泰閥門，J941W電動法蘭截止閥
[化工閥
電站閥
制藥閥
冶金閥
電動閥
濰坊閥
山東閥
截止閥]
濰坊市電動法蘭截止閥廠家
價格： 電議
物流： 山東 濰坊市 濰城區| 賣家支付運費
可銷售總量： 1000件
手機： 15265622277 郵箱： 2974355872@qq.com
傳真： 0536-8323722 地址： 山東 濰坊市
[化工閥 電站閥 制藥閥 冶金閥 電動閥 濰坊閥 山東閥 截止閥]
郵箱：
手機：
- 品牌： 其他
- 型號： J941W
- 連接形式： 法蘭
- 材質： 不銹鋼
- 公稱通徑： DN
- 適用介質： 水
- 壓力環境： 高壓
- 工作溫度： 低溫
- 標準： 國標
- 外形： 大型
- 流動方向： 單向
- 驅動方式： 電磁
- 零部件及配件： 配件
- 形態： 蝶式
- 類型(通道位置)： 二通式
- 規格： DN
試驗壓力
| 公稱壓力PN(MPa) | 實驗壓力(MPa) | |||
| 殼體 | 密封(液) | 密封(氣) | 上密封 | |
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
適用范圍
| 殼體材料 | 適用介質 | 適用溫度(℃) |
| 碳素鋼(C型) | 水、蒸汽、油品 | ≤425 |
| x酸類 | ≤200 | |
| 醋酸類 | ≤200 | |
| 水、蒸汽、油品 | ≤550 |
主要尺寸及重量
| 公稱通徑 | 主要外形尺寸和連接尺寸 | 電動裝置 | 重量 | |||||||||||||||||||||||||||
| L | D | D1 | D2 | b | f | z-d | H | |||||||||||||||||||||||
| ||||||||||||||||||||||||||||||
| 40 | 200 | 145 | 110 | 85 | 16 | 3 | 4-18 | 595 | DZW15 | 56 | ||||||||||||||||||||
| 50 | 250 | 160 | 125 | 100 | 16 | 3 | 4-18 | 653 | DZW20 | 59 | ||||||||||||||||||||
| 65 | 265 | 180 | 145 | 120 | 18 | 3 | 4-18 | 665 | DZW20 | 62 | ||||||||||||||||||||
| 80 | 280 | 195 | 160 | 135 | 20 | 3 | 8-18 | 725 | DZW20 | 74 | ||||||||||||||||||||
| 100 | 300 | 215 | 180 | 155 | 20 | 3 | 8-18 | 787 | DZW20 | 92 | ||||||||||||||||||||
| 150 | 350 | 280 | 240 | 210 | 24 | 3 | 8-23 | 955 | DZW30 | 161 | ||||||||||||||||||||
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-23 | 1105 | DZW30 | 219 | ||||||||||||||||||||
| 250 | 450 | 405 | 355 | 320 | 30 | 3 | 12-25 | 1343 | DZW45 | 376 | ||||||||||||||||||||
| 300 | 500 | 460 | 410 | 375 | 30 | 4 | 12-25 | 1516 | DZW60 | 484 | ||||||||||||||||||||
| 350 | 550 | 520 | 470 | 435 | 34 | 4 | 16-25 | 1678 | DZW60 | 695 | ||||||||||||||||||||
| 400 | 600 | 580 | 525 | 485 | 36 | 4 | 16-30 | 1849 | DZW90 | 977 | ||||||||||||||||||||
| 450 | 650 | 640 | 585 | 545 | 40 | 4 | 20-30 | 1937 | DZW90 | 1033 | ||||||||||||||||||||
| 500 | 700 | 705 | 650 | 608 | 44 | 4 | 20-34 | 2234 | DZW120 | 1087 | ||||||||||||||||||||
| 600 | 800 | 840 | 770 | 718 | 48 | 5 | 20-41 | 2432 | DZW180 | 1357 | ||||||||||||||||||||
| 700 | 900 | 910 | 840 | 788 | 50 | 5 | 24-41 | 2489 | DZW250 | 1481 | ||||||||||||||||||||
| 800 | 1000 | 1020 | 950 | 898 | 52 | 5 | 24-41 | 2643 | DZW350 | 1845 | ||||||||||||||||||||
注:DN700、DN800的型號為Z942型NOTE:DN700、DN800type is Z942.主要尺寸及重量
| 公稱通徑 | 主要外形尺寸和連接尺寸 | 電動裝置 | 重量 | |||||||||||||||||||||||||||
| L | D | D1 | D2 | b | f | z-d | H | |||||||||||||||||||||||
| ||||||||||||||||||||||||||||||
| 40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-18 | 595 | DZW15 | 60 | ||||||||||||||||||||
| 50 | 250 | 160 | 125 | 100 | 20 | 3 | 4-18 | 653 | DZW20 | 64 | ||||||||||||||||||||
| 65 | 265 | 180 | 145 | 120 | 22 | 3 | 8-18 | 665 | DZW20 | 65 | ||||||||||||||||||||
| 80 | 280 | 195 | 160 | 135 | 22 | 3 | 8-18 | 725 | DZW20 | 79 | ||||||||||||||||||||
| 100 | 300 | 230 | 190 | 160 | 24 | 3 | 8-23 | 787 | DZW20 | 98 | ||||||||||||||||||||
| 125 | 325 | 270 | 220 | 188 | 28 | 3 | 8-25 | 902 | DZW30 | 154 | ||||||||||||||||||||
| 150 | 350 | 300 | 250 | 218 | 30 | 3 | 8-25 | 955 | DZW30 | 168 | ||||||||||||||||||||
| 200 | 400 | 360 | 310 | 278 | 34 | 3 | 12-25 | 1105 | DZW45 | 219 | ||||||||||||||||||||
| 250 | 450 | 425 | 370 | 332 | 36 | 3 | 12-30 | 1343 | DZW45 | 390 | ||||||||||||||||||||
| 300 | 500 | 485 | 430 | 390 | 40 | 4 | 12-30 | 1516 | DZW60 | 505 | ||||||||||||||||||||
| 350 | 550 | 550 | 490 | 448 | 44 | 4 | 16-30 | 1678 | DZW60 | 736 | ||||||||||||||||||||
| 400 | 600 | 610 | 550 | 505 | 48 | 4 | 16-34 | 1849 | DZW90 | 1027 | ||||||||||||||||||||
| 450 | 650 | 660 | 600 | 555 | 50 | 4 | 16-34 | 1937 | DZW90 | 1139 | ||||||||||||||||||||
| 500 | 700 | 730 | 660 | 610 | 52 | 4 | 20-34 | 2234 | DZW120 | 1228 | ||||||||||||||||||||
| 600 | 800 | 840 | 770 | 718 | 56 | 5 | 20-41 | 2432 | DZW180 | 1502 | ||||||||||||||||||||
| 700 | 900 | 955 | 875 | 815 | 60 | 5 | 20-41 | 2489 | DZW250 | 1617 | ||||||||||||||||||||
| 800 | 1000 | 1070 | 990 | 930 | 64 | 5 | 24-48 | 2643 | DZW350 | 1923 | ||||||||||||||||||||
