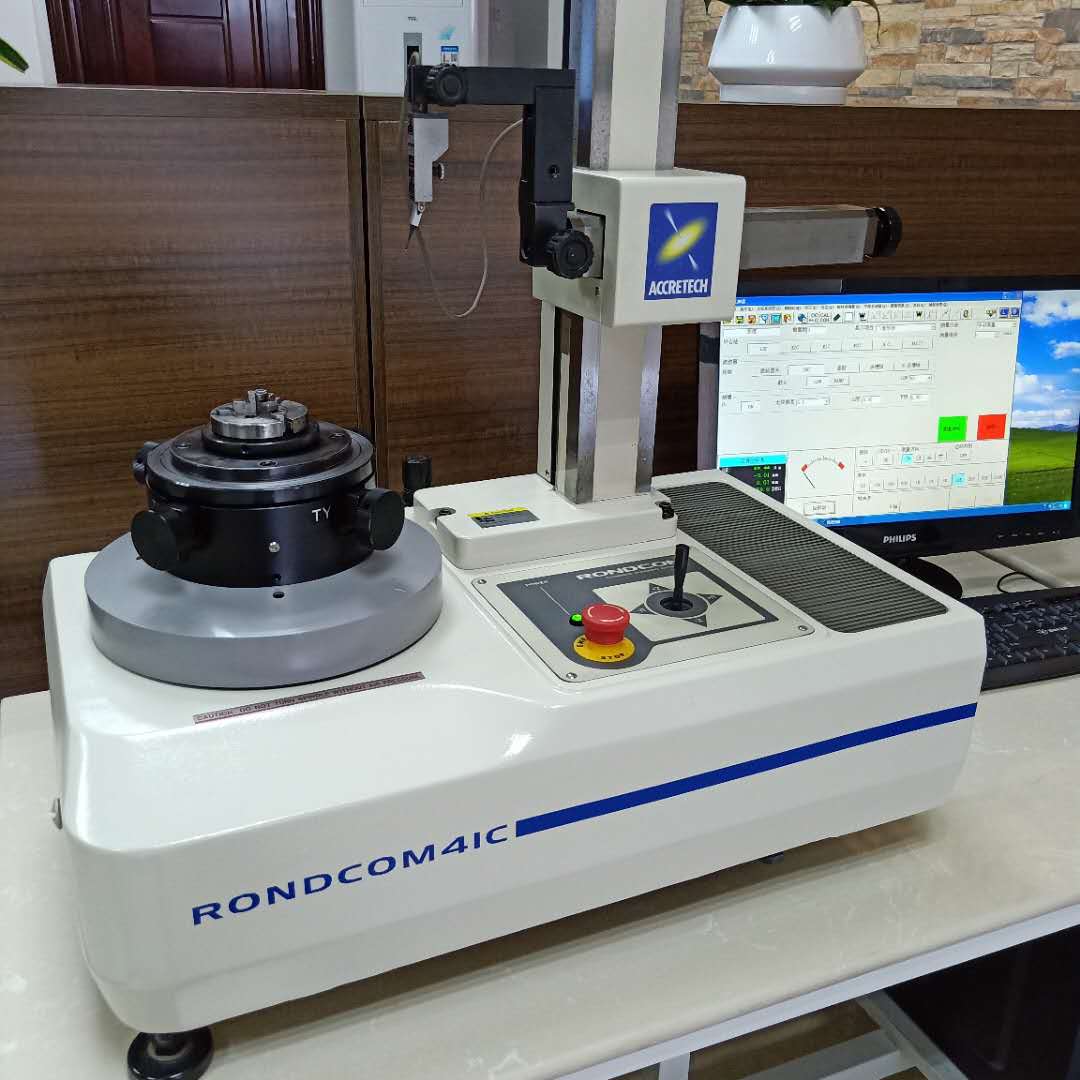

東京精密圓柱度儀R-41C 東京精密圓度儀

東京精密圓柱度儀R-41C 東京精密圓柱度儀R-41C 東京精密圓柱度儀R-41C 是否提供加工定制： 否 品牌： ACCRETECH 型號： 東京精密圓柱度儀43C/41C/31C 測量精度： (0.02+6H/10000)µm 外形尺寸： 1800(W)*1000(D)*1700(H)mm（mm） 重量： 130/120（kg） 適用范圍： 圓度、平面度、平行度、同心度、同軸度、圓柱度、徑偏差、厚度偏差度、直角度、振動 規格： RONDCOM 43C、RONDCOM 41C、RONDCOM 31C 東京精密圓柱度儀43C/41C/31C 產品說明： 采用新一代綜合程序TIMS，性價比出色的圓度測量機 = 標準配置有高精度靜壓空氣軸承 =安裝有新一代綜合程序TIMS =設有高精度立柱（Z軸），可進行圓柱解析（對應43C/41C） =具有支持調中心，調垂直功能，操作方便 =標準配置可高度的半自動測量功能 =具有功率譜、傅立葉解析等豐富的表面解析功能 規格 型號 RONDCOM 43C RONDCOM 41C RONDCOM 31C 測量范圍 大測量直徑 ?250mm 左右進給范圍（R軸） 125mm 上下進給范圍（Z軸） 300mm 200mm 大半截直徑 ?400mm 大測量高度 外徑520mm、內徑300mm 外徑420mm、內徑200mm 回轉精度 ISO 4291/JIS B7451 (0.02+6H/10000)?m (0.04+6H/10000)?m 小平方圓的大偏差 (0.01+3H/10000)?m (0.02+3H/10000)?m 直線度精度 上下方向（Z軸） 0.25mm/100 0.8mm/300mm 0.50mm/100mm15mm /300mm — 平行度精度 上下方向（Z軸） 1.5mm/300mm 3mm/300mm — 回轉速度（q軸） 6/min 上下方向速度（Z軸） 測量 0.6~6mm/s 5mm/s 移動 15mm/s 5mm/s 徑方向速度（R軸） 5mm/s 自動停止功能 Z軸/R軸 ±5mm 工作臺裝載條件 工作臺外徑 ?148mm 中心調整范圍 ±2mm 傾斜調整范圍 ±10 裝載質量 25kg* 傳感器 直線性范圍 ±400mm 測量力 70mN 測針形狀 ?1.6mm超硬球 形狀誤差的圓度評價方法 MZC（小領域中心法）、LSC（小平方中心法）、 MIC（大內接圓中心法）、MCC（小外接圓中心法）、N.C 測量項目 圓周方向（q軸） 圓度、平面度、平行度、同心度、同軸度、圓柱度、徑偏差、厚度偏差度、直角度、振動 圓度/平面度/平行度/同心度/同軸度/直角度/振動 直動方向（Z軸） 直線度、斜度、圓柱度、直角度、平行度 — 功能 支持調中心、調垂直功能、遮蔽處理功能、刻跡記錄功能（水平/角度/游標）、實時顯示功能、簡易自動測量功能、圓度評價方法的組合、設計對照 濾波種類 數字濾波器（2RC/高斯） 濾波值 回轉（低總線） 15、50、150、500峰/回轉 回轉（帶總線） 15~150、15~500峰/回轉 直動（低總線） 0.025、0.08、0.25、0.8、2.5、8mm/s — 顯示裝置 彩色顯示器（15英寸） 顯示項目 測量條件、測量參數、形狀圖形（展開圖形/立體圖形）打印機輸出條件、注釋、錯誤信息等 記錄裝置 方式 選擇彩色打印機/激光打印機 倍率 50、100、200、500、1K、2K、5K、10K、20K、50K、100K自動 各要素 電源 AC100V、50Hz/60Hz（需要） 耗電量 600VA 空氣源 0.35-0.7Mpa 耗氣量 30J/min(標準狀態) 設置尺寸 1800(W)*1000(D)*1700(H)mm(使用選購的系統機架時) 質量 130kg 120kg 感謝您關注我們的產品,若您希望獲得進一步的了解，如東京精密圓柱度儀價格、規格型號等更多信息，歡迎您隨時聯絡我們
