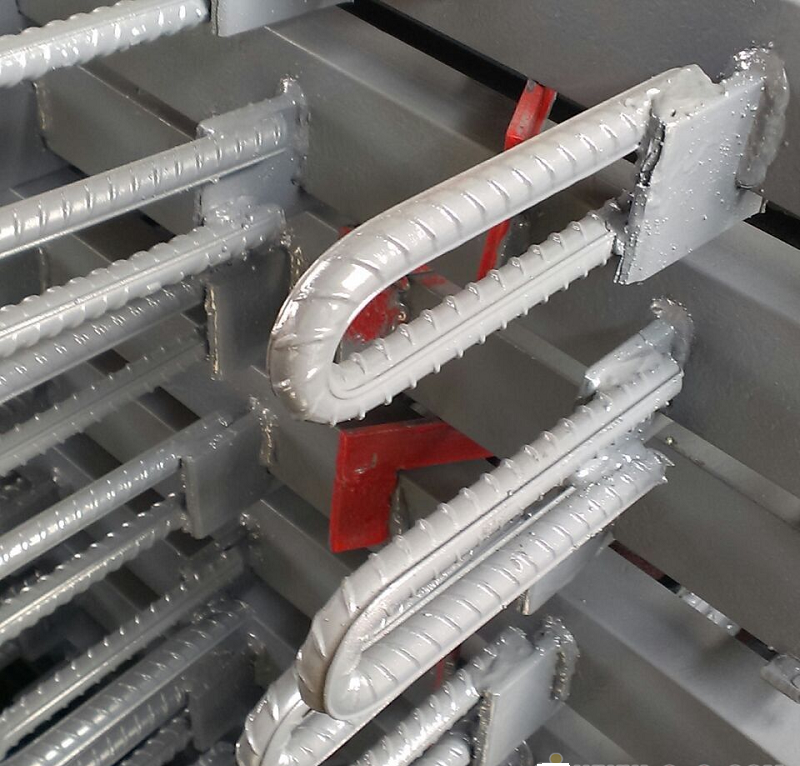

公路橋梁伸縮縫GQF-C型支持定制

主要作用

        防止房屋因氣候變化而產生裂縫。其做法為：沿建筑物長度方向每隔一定距離預留縫隙，將建筑物從屋頂、墻體、樓層等地面以上構件全部斷開，建筑物基礎因其埋在地下受溫度變化影響小，不必斷開。伸縮縫的寬度一般為20毫米到30毫米，縫內填保溫材料，兩條伸縮縫的間距在建筑結構規范中有明確規定。

        若建筑物平面尺寸過長，因熱脹冷縮的緣故，可能導致在結構中產生過大的溫度應力，需在結構一定長度位置設縫將建筑分成幾部分，該縫即為溫度縫。對不同的結構體系，伸縮縫間的距離不同，中國現行規范《混凝土結構設計規范》Gb50010-2010中8.1條對此有專門規定。

構造要求

（1）在平行、垂直于橋梁軸線的兩個方向均能自由伸縮；

（2）牢固可靠；

（3）車輛駛過應平順、無突跳與噪聲；

（4）防水及防止雜物滲入阻塞；

（5）安裝、檢查、養護、污物都要簡易方便

設計要點

施工工序

       無論是水泥混凝土還是瀝青混凝土路面，均應采用反開槽施工：預留槽口放樣→切割伸縮縫預留槽→調整伸縮縫預埋鋼筋→清理槽口雜物→安放伸縮裝置→標高檢查→鎖定綁扎鋼筋→支模→檢查澆筑混凝土。

控制要點

1、梁板上的預埋鋼筋如果位置不對或者是漏預埋了，則需要采用植筋的方法把鋼筋補上。

2、切割后要清理干凈，鏈接錨固。

3、鋼筋焊接焊縫要夠，焊接要牢固。

4、混凝土的表面標高要正確，防止跳車。

5、伸縮縫錨固牢靠，不松動，伸縮性能有效。

6、混凝土的養護時間要夠，不要因為養護時間不夠而開放交通。

安全安裝

1、要求施工單位將伸縮縫吊裝就位，檢查其中心線與梁縫中心線是否重合，其頂面與路面標高是否一致，及時進行調整。將預埋鋼筋和伸縮縫錨固件焊接牢固，再橫穿12或16水平鋼筋。一定要立即拆除伸縮縫定位壓板，鏨去定位螺絲，并用角向砂輪磨去焊疤，補上油漆。用膠粘紙帶或木板密封伸縮縫頂面縫口，在槽口部位即澆筑50號混凝土；用插入式振動棒，充分振搗密實。抹平混凝土過度段表面。用直尺檢查伸縮縫頂面、過度段，應盡量與路面平順。做好混凝土養生后方可通車。帶有防撞墻，人行道結構的伸縮縫，參造上述安裝工序作業。

2、安裝前應檢查伸縮縫是否有出廠合格證、使用說明書等，并約請監理、設計及有關人員對伸縮縫外觀、幾何精度進行檢查驗收，合格后方可使用。在橋梁上進行劃線、切割：根據設計位置放出伸縮縫中線，并按設計尺寸從中線位置量測伸縮縫混凝土保護帶邊線，用混凝土切縫機按所畫邊線切割橋面瀝青混凝土。為保證切邊不受損壞，可分兩次切割。切縫距離保護帶邊線預留5cm，待澆筑混凝土前，再沿準確邊線進行第二次切割。切縫要求順直、準確，切割時注意不要破壞橋面防水層，將防水層卷起予以保護。

3、一定要及時進行橋面的清理、填塞間隙：人工配合空壓機切割范圍內的瀝青混凝土，并鑿除松散混凝土，同時將縫內的雜物清理干凈?？p寬一定要滿足設計寬度要求，清理后用苯板將伸縮縫堵嚴?；謴皖A埋錨筋，預留鋼筋數量要與設計圖紙相符，若不相符要及時補焊。用空壓機再次清理。為預防伸縮縫安裝過程中焊花燒壞泡沫板，可在泡沫板兩側用鋼板或鐵皮覆蓋保護。

4.當要安裝的伸縮縫就位用吊車吊運時，應檢查好吊車的吊鉤，預防脫鉤，吊裝時應嚴格按照廠家預留的吊位進行吊裝，并按照設計圖紙綁軋鋼筋。在固定過程中采用拉線的方法控制伸縮裝置的中線和直順度，用長度大于3m具有足夠剛度的工字鋼或鋁合金鋼搭放在伸縮縫兩側來控制高程。工字鋼沿垂直伸縮縫的方向以1m間距放置，并與縫兩側路面壓緊，用木楔將伸縮縫型鋼墊平，然后用3m直尺配合自制小門架逐段調平，調平過程中應采用鋼楔。伸縮縫就位后，應調整伸縮縫的中線及標高，標高根據縫兩側5m范圍內的實測路面標高確定。

材料組成

1、鍍鋅薄鋼板伸縮縫。這是一種簡易的伸縮縫上，在中小跨徑的裝配式簡支梁橋上，當梁的變形量在20-40mm以內時常選用。

2、鋼伸縮縫。鋼伸縮縫由鋼材制作，它能直接承受車輛荷載，并根據伸縮量的大小調整鋼蓋板的厚度，鋼伸縮縫也宜于在斜橋上試用。它的構造比較復雜，只有在溫差較大的地區或跨徑較大的橋梁上才采用。當跨徑很大時，一方面要加厚鋼板，另一方面需要采用更完善的梳形鋼板伸縮縫。

3、橡膠伸縮縫。它是以橡膠帶作為跨縫材料。這種伸縮縫的構造簡單，使用方便，效果好。在變形量較大的大跨度橋上，可以采用橡膠和鋼板組合的伸縮縫。
