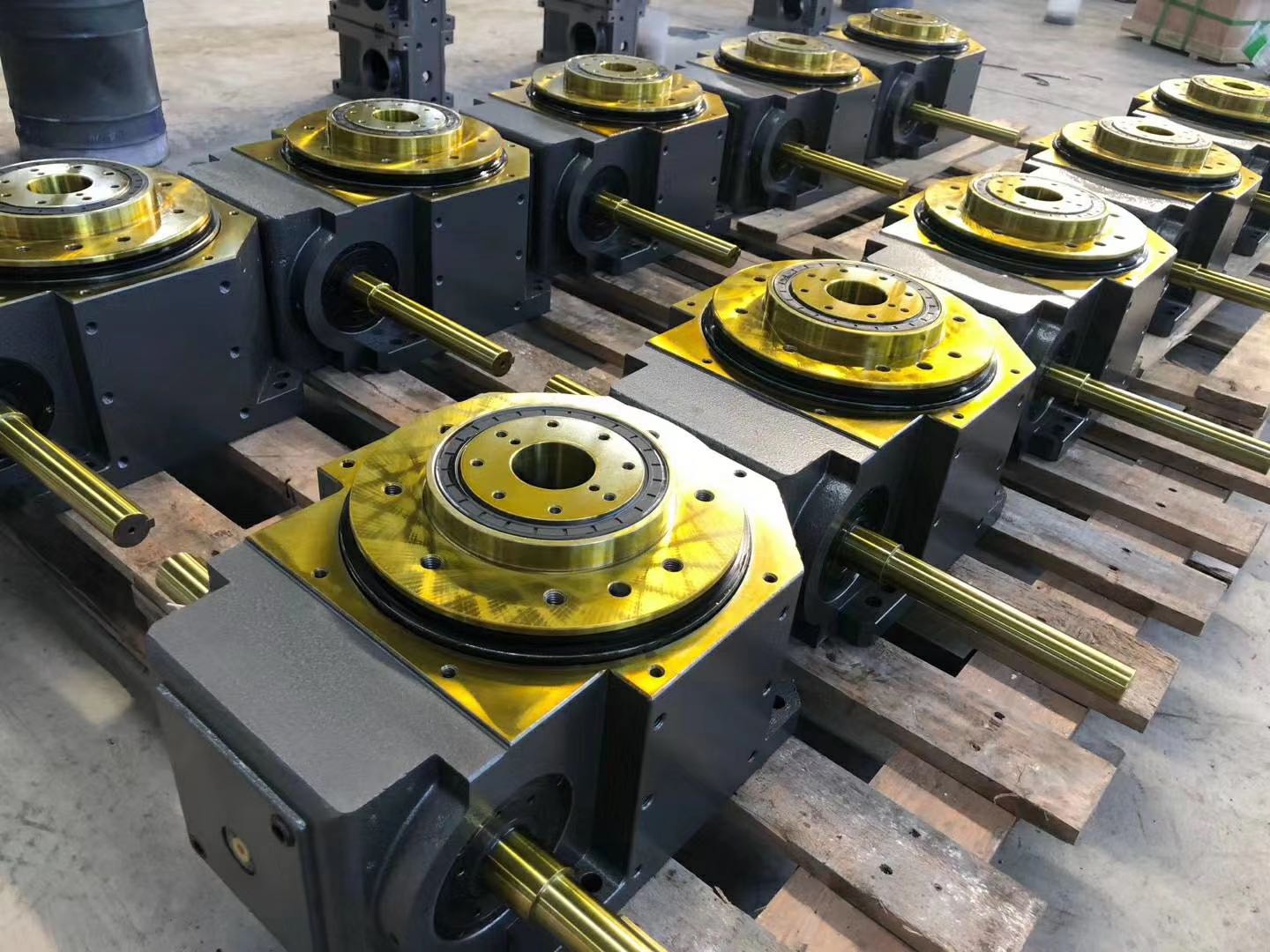

電動分度盤 分割器 旋轉工作臺

DF系列凸緣法蘭型分割器：

規格：45DF，60DF，70DF，80DF，110DF，140DF，180DF，250DF

1、輸出軸外形為凸緣法蘭

2、適用重負荷之回轉盤固定及各式圓盤加工機械

3、直接傳動:加掛聯軸器、軸套固定盤面

4、間接傳動：附掛鏈輪/時規輪/齒輪

此機種具有重負荷特性，可承受較大之垂直徑向或軸向壓力，其輸出軸為面盤式設計，有凸緣中心，盤麺螺孔，定位、孔鎖，固定面寬大，可使平面度及穩固性，更具堅實平穩。能適用于較大負荷之回轉式圓盤驅動場合，此系機種被廣泛使用在各類盤式加工機械，及類似機構之產業機械，自動化間歇驅動部，驅動圓盤。

此系列機種出力軸可制作凸緣中空型，即DFH。H表示出力軸為中空型。中空型出力軸通常是連接電源線及空壓風管，訂購時需述說孔徑的尺寸及作用。

當入力軸旋動時，凸輪滾子按照給定的位移曲線旋轉出力轉塔，而同時又沿肋的斜面滾動。在肋與凸輪的端面平衡的區域里，即在靜態范圍內，滾子接通其軸，但出力轉塔本身并不旋轉。錐度支撐肋通常與兩個或三個凸輪滾子接觸，以便入力軸的旋轉可均勻地傳送到出力軸。如果在錐度支撐肋的凸輪表面和凸輪滾子之間有不順滑情況，則會損害分割器。通過調整軸之間的距離可旋轉不順暢的現象。可通過調整預負荷來接近凸輪滾子和凸輪的彈性區，從而加強分割器的剛性。其結構和功能是轉位凸輪和凸輪滾子相結合的性能，能進行高速操作。

1、結構簡單：主要由立體凸輪和分割盤兩部分組成。

2、動作準確：無論在分割區，還是靜止區，都有準確的定位。完全不需要其它鎖緊元件?？蓪崿F(xiàn)任意確定的動靜比和分割數。

3、傳動平穩：立體凸輪曲線的運動特性好，傳動是光滑連續的，振動小，噪聲低。

4、輸出分割精度高：分割器的輸出精度一般≤± 30 〃。高者可達≤± 15 〃。

5、高速性能好：分割器立體凸輪和分割輪屬無間隙嚙合傳動，沖擊振動小，可實現高速.

6、壽命長：

DF系列凸緣法蘭型分割器：

規格：45DF，60DF，70DF，80DF，110DF，140DF，180DF，250DF

1、輸出軸外形為凸緣法蘭

2、適用重負荷之回轉盤固定及各式圓盤加工機械

3、直接傳動:加掛聯軸器、軸套固定盤面

4、間接傳動：附掛鏈輪/時規輪/齒輪

此機種具有重負荷特性，可承受較大之垂直徑向或軸向壓力，其輸出軸為面盤式設計，有凸緣中心，盤麺螺孔，定位、孔鎖，固定面寬大，可使平面度及穩固性，更具堅實平穩。能適用于較大負荷之回轉式圓盤驅動場合，此系機種被廣泛使用在各類盤式加工機械，及類似機構之產業機械，自動化間歇驅動部，驅動圓盤。

深圳市恒佳精密設備有限公司是一家從事旋轉工作臺及機電一體化設備的研發生產及銷售為一體的廠家。

    公司由多名技術人才組建而成，高起點、高標準致力做好國內的旋轉分度臺。在設計與創新方面，我們的旋轉分度臺在旋轉精度、水平精度、機械的平穩度等方面始終位于技術創新前沿，深圳市恒佳精密設備有限公司品質和效率解決方案在眾多客戶中廣泛的應用，經過多年的積累，目前產品有，氣動旋轉工作臺型，電動旋轉工作臺型，油壓旋轉工作臺型等多款不同配置供客戶選擇，簡單的控制系統和簡單安裝模式備受客戶的青睞。恒佳致力于為客戶提供系統化解決方案，產品質量穩定可靠，是深圳市恒佳精密設備有限公司全體員工宗旨。公司網址：szhjpro.com
