詳細信息（鍛鋼浮動球閥廠家供應 鍛鋼浮動球閥批發價格）

品牌： 其他
型號： Q41F-16C
材質： 碳鋼
連接形式： 法蘭
結構形式： 浮動球球閥
公稱通徑： 100（mm）
適用介質： 水
壓力環境： 高壓
工作溫度： 低溫
標準： 美標
流動方向： 單向
驅動方式： 電磁
零部件及配件： 配件
用途： 截止
類型(通道位置)： 二通式
作用對象： 泵
規格： -
-： -

鍛鋼浮動球閥廠家供應 鍛鋼浮動球閥批發價格

品牌	中隆鼎控	型號	Q41F-16C	材質	不銹鋼
連接形式	法蘭	結構形式	浮動球球閥	公稱通徑	100（mm）
適用介質	蒸汽	壓力環境	常壓	工作溫度	常溫
標準		流動方向	單向	驅動方式	電子
零部件及配件	執行器	用途	調節	類型(通道位置)	二通式
作用對象	泵	3C閥門類別	工業


	中隆鼎控流體閥門

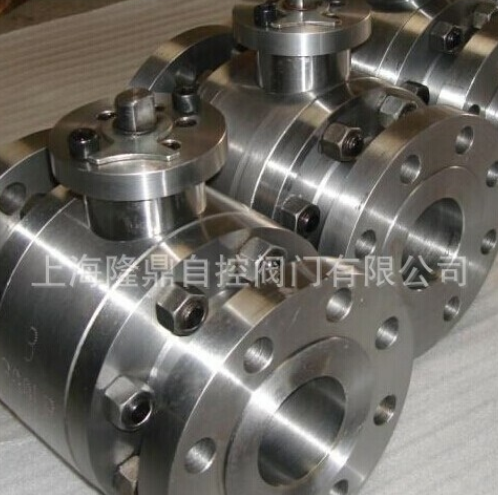

Q41F-16C鍛鋼浮動球閥

鍛鋼浮動球閥產品特點

采用單斜面彈性密封圈或V型槽彈性密封圈結構設計，也可采用板簧預載的可動金屬閥座結構。當介質壓力太小時，密封圈與球體的接觸面積較小，故有較大的密封比壓，確?？煽棵芊?，介質壓力較大時，密封圈與球體接觸面積增大，故密封圈能受較大的介質推力而不會損壞。由于聚四等密封圈材料具有良好的自潤滑性，與球體的摩擦損小，故鍛鋼浮動球閥的使用壽命長。根據用戶的需要，可設計成適用于含固體顆粒、料漿等介質的結構戒耐較高溫度的結構。

鍛鋼浮動球閥主要性能規范

試驗壓力（Mpa)	公稱壓力（Mpa)							壓力級（Class)
試驗壓力（Mpa)	1.6	2.5	4.0	6.4	10.0	16.0	25.0	150	300	400	600	900	1500
強度試驗	2.4	3.8	6.0	9.6	15.0	24	37.5	3.1	7.8	10.2	15.3	23.1	38.4
密封試驗	1.8	2.8	4.4	7.0	11.0	17.6	27.5	2.2	5.6	7.5	11.2	16.8	28.1
氣密試驗	0.5-0.7
工作溫度	PTEE≤150℃ PPL E≤300℃ 碳纖≤350℃
適用介質	C：水、油、蒸氣（溫度≤200℃ ） R：醋酸類（溫度≤200℃ ）

鍛鋼浮動球閥主要零件材質

主要零件

閥體

A105

LF2

F304

F304L

F316

F316L

F51

球體、閥桿

420

LF2

F304

F304L

F316

F316L

F51

密封圈

PTFE，RPTFE，特種硬化材料

填料、墊圈

柔性石墨環 柔性石墨纏繞墊

適用工況

適用介質

C：水、油、蒸氣 R：醋酸類高溫的或含有顆粒等介質

適用溫度

-28-200℃ -28-500℃

應用規范

設計制造接

GB12237-89

API6D

JPI7S-48

法蘭遲寸接

JB79-59、GB9113、HG20592-97

ANSI B16.5

JIS B2212-2214

結構長度接

GB12221-89

ANSI B16.10

JIS B2002

檢驗試驗接

GB/T13927-89 JB/T9092-99

API598

鍛鋼浮動球閥主要連接尺寸(JB規格)

型號	公稱通徑 Dn (mm)	尺寸 (mm)
型號	公稱通徑 Dn (mm)	L	D	Dl	D2	B-f	Z-φd	H	DO
Q41H-16	15	130	96	86	46	14-2	4-14	60	108
	20	140	105	75	65	14-2	4-14	64	120
	25	150	165	85	65	16-2	4-14	90	165
	32	165	135	100	78	16-2	4-18	105	180
	40	180	146	110	85	18-3	4-18	150	240
	50	200	160	126	100	18-3	4-18	190	240
	65	220	180	145	120	18-3	4-18	195	320
	80	260	195	160	135	20-3	8-18	216	360
	100	280	216	180	165	20-3	8-18	260	400
	125	320	246	210	186	22-3	8-18	280	500
	150	360	280	2l0	210	2l-3	8-23	320	600
	200	400	335	295	265	26-3	12-23	370	800
	250	460	406	355	320	30-33	12-25

型號	公稱通徑 Dn (mm)	尺寸 (mm)
型號	公稱通徑 Dn (mm)	L	D	Dl	D2	B-f	Z-φd	H	Do
Q41H-25	15	130	95	65	45	14-2	4-14	60	108
	20	14O	105	75	55	14-2	4-14	64	120
	25	160	115	85	B5	16-2	l-14	90	165
	32	166	136	100	78	16-2	4-18	106	180
	4O	180	146	110	85	18-3	4-18	160	24O
	50	200	160	126	100	20-3	4-18	205	270
	65	220	180	145	120	22-3	8-18	215	360
	80	260	195	160	136	22-3	8-18	230	4OO
	100	280	230	190	165	24-3	8-23	270	500
	125	S20	270	220	188	28-3	8-26	300	600
	150	360	300	260	218	30-3	8-26	340	900
	200	400	360	310	278	34-3	12-26	4OO	1100
	250	467	425	370	332	36-3	12-30

鍛鋼浮動球閥安裝說明：
1、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
2、安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
3、準備與管道連接前，須沖洗和干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
4、在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
5、本類閥應安裝在管道的水平方向或垂直方向。
6、安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來管線的偏離。
7、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
