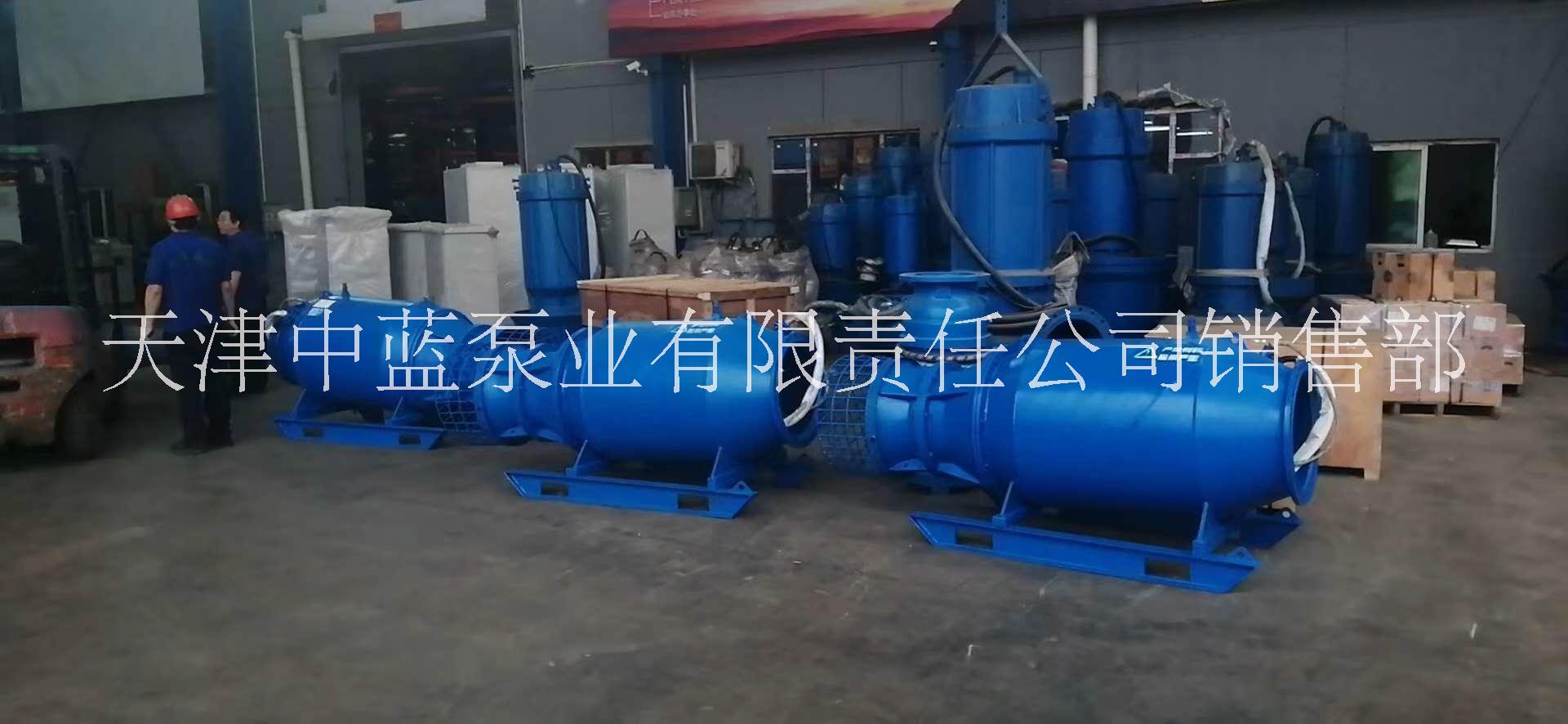

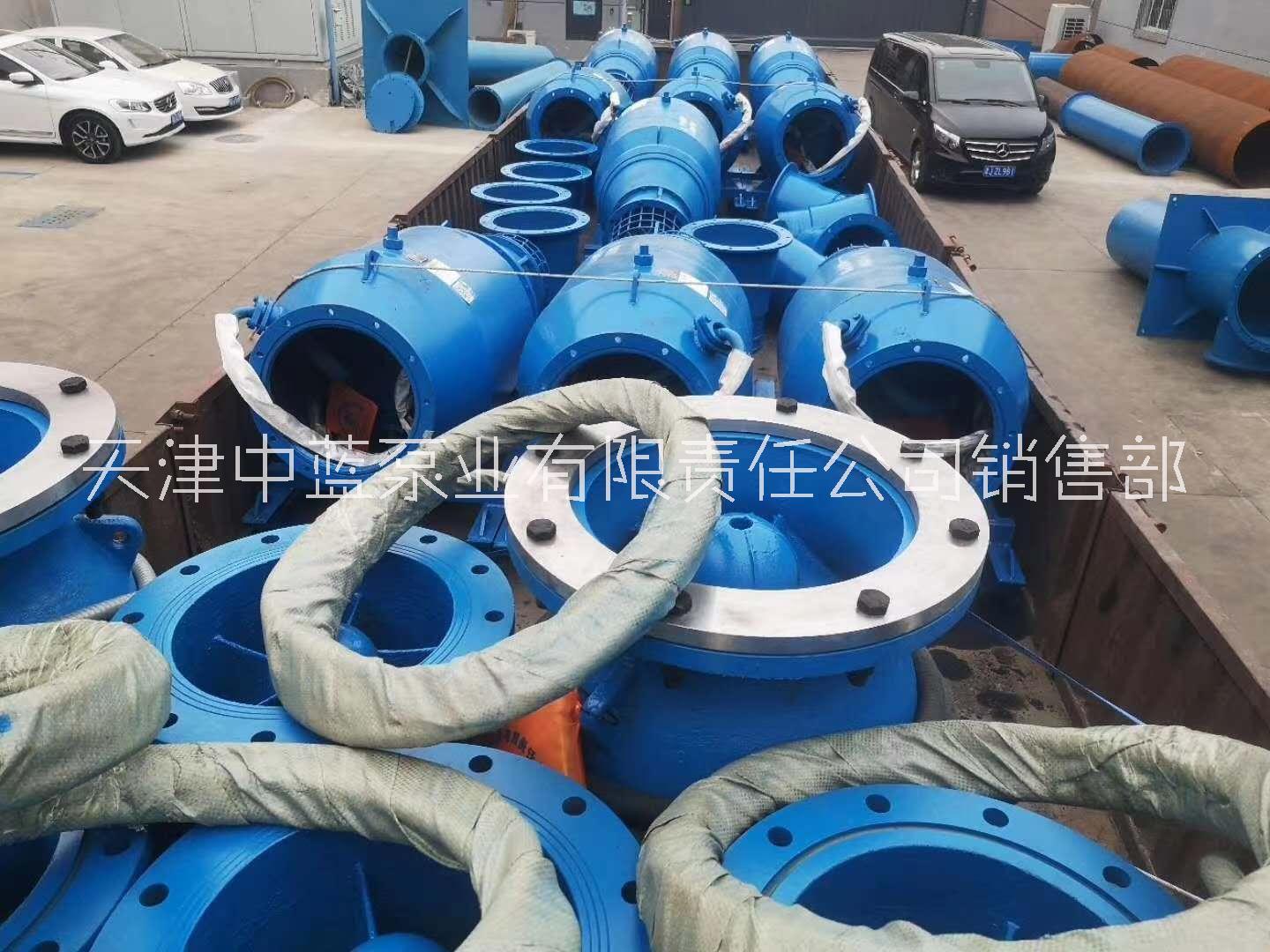

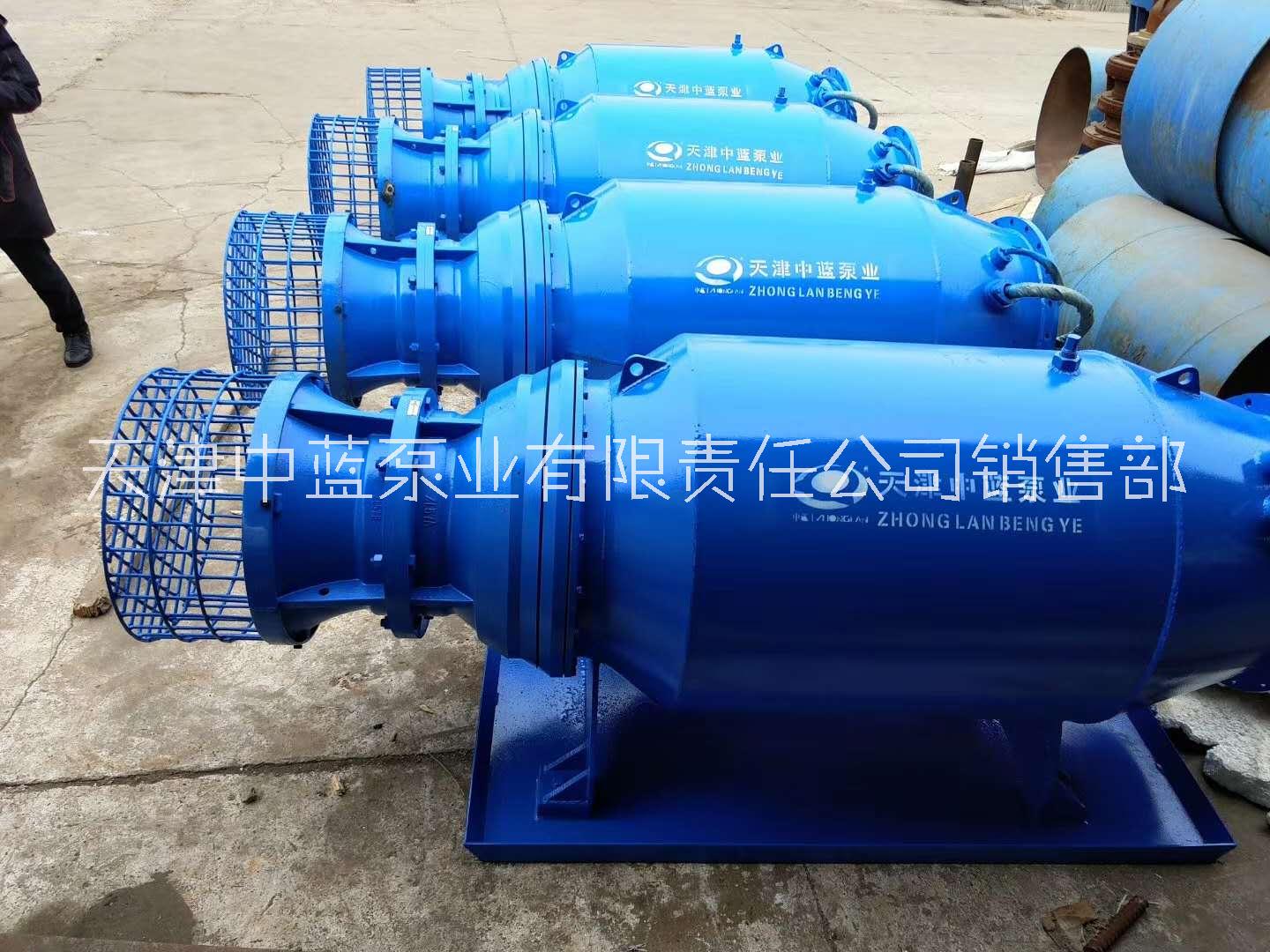

直連安裝雪橇式潛水軸流泵

直連安裝雪橇式潛水軸流泵 1、泵體與電機一體同軸，提高了轉子體的同心度、減小了泵運轉時對軸的損耗，延長了產品的壽命。 2、電機采用三重密封結構，解決了潛水電機漏水的問題、提高了市場競爭力、為潛水軸流泵贏得了更多的市場。 設計院推薦QZB型潛水軸流泵 潛水軸流泵的工作原理、安裝方法、故障排除及維護 概述： 潛水軸流泵適用于排灌泵站.大流量.低揚程.輸送水質為原水.或輕度污水.輸送介質溫度50度以下.揚程在10米以下操作簡單.使用方便.配合安裝系統.可建成地下泵站.保持地面風貌.適合水位漲落較大的沿江.湖泊地區建站.是解決防洪最的辦法。 潛水軸流泵工作原理： QZ系列潛水軸流泵是特別為大流量、較低揚程場合設計的。潛水軸流泵使用揚程一般在10米以下。本產品是傳統軸流泵的佳替代產品，電機與水泵構成一體，潛入水中運行，具有傳統機組無法比擬的一系列優點。 在農業中，用于灌溉與排水：在市政中用于排雨水、輕度污水;在工業中用于給以用水、冷卻水及原水供應;在水利中用于調水工程。適宜用于輸送清水或者輕度污水。泵名義出水口徑有350、500、600、700、800、900、1000、1200、1400、1600、1800mm等口徑。 由于電機與水泵構成一體，現場無需進行耗工、耗時、復雜的軸線對中裝配程序，安裝十分方便、快杰，因此可不預留備用泵的機位，將備用泵存于庫房，節省泵站進水池的投資。由于潛入水中運行，可大大簡化泵站及建筑結構工程，減少安裝面積，節約泵站總造價的30-40%。 泵在水中運行，水流從電機周圍流過，噪聲低，電機冷卻條件好。可以建為地下泵站，保持地面的環境風貌。采用潛水電泵，是解決在水位漲落大的沿江、湖泊地區建泵站和防洪問題的方法，省去了機泵間的長軸，提高了運行安全可靠性。 葉輪采用目前的水力模型換算所得，性能優良、穩定、成熟。選擇較小的nD值，抗汽蝕性能好，確保運行平穩。兩套獨立的機械密封，使電機與泵密封隔離;上下串聯安裝，提供多重保險，提高了可靠性。油室運用油潤滑并冷卻密封，在電機與所輸送的介質之間起到隔離作用。內留的體積可減緩油室內壓力的升高。 機組啟動瞬間，電機啟動力矩的反作用力矩，常常會使機組整體向相反方向旋轉，防轉裝置能解決這種問題。軸承采用滾動軸承，能夠承受所有的軸向和徑向負荷，并完全與泵輸送的介質分開。泵與電機同軸，結構緊湊，軸伸盡量縮短，從設計上減小撓度，運動時振動小，密封和軸承壽命更長。 高性能鼠籠式感應電機，特別為潛水泵設計制造，符合GB755標準。絕緣等級為F級，高工作溫度可達135℃.隨功率不同，可采用380V、660V、3KV、6KV、10KV等電壓等級，對高電壓電機采用兩次VPI絕緣工藝，確保絕緣可靠。電機外殼直接將熱量傳到周圍介質中，熱量被周圍的水流帶走。大功率高電壓電機，采用內風道散熱技術，使得三相繞組溫升低、溫度場分布均勻。 潛水泵裝有多道保護裝置，可把引線引至電控箱。保護裝置有：過載、缺相、泄漏、超溫、濕度，浸水保護等，采用帶封閉進水流道的安裝形式。
