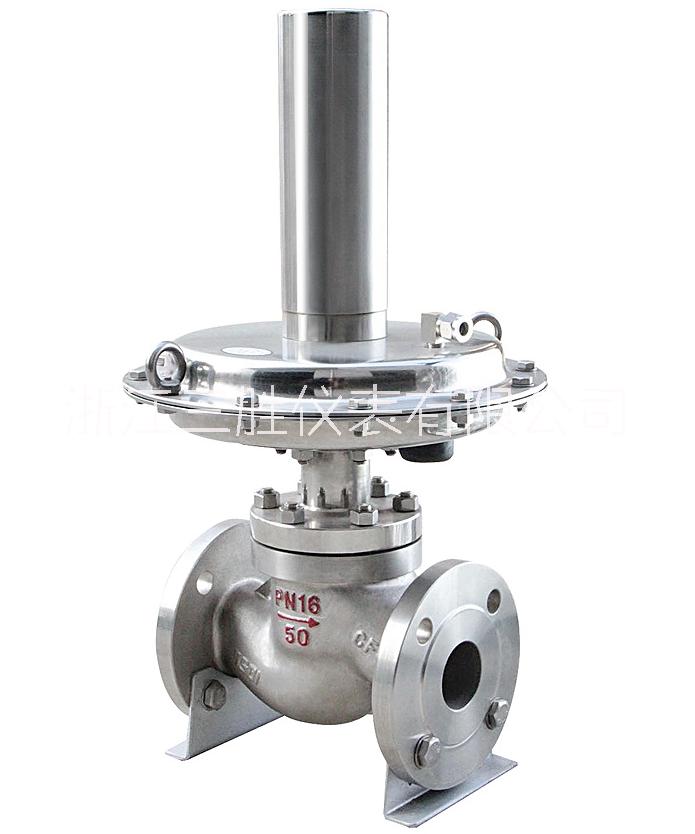

泄氮閥氮封裝置微壓閥

“ZZVP-16K自力式微壓閥（泄氮閥）”詳細介紹 基本介紹 ZZY自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前(或閥后)壓力穩定。具有動作靈敏，密封性好，壓力設定點波動力小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。 本系列產品有單座(ZZYP)、套筒(ZZYM)、雙(ZZYN)、三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節(K型)。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～300；泄漏量等級有II級、IV級和VI級三檔；流量特性為快開；壓力分段調節從15～2500Kpa?？砂葱枰M合滿足用戶工況要求。 性能特點 ◇　自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。 ◇　壓力分段范圍細且互相交叉，調節精度高。 ◇　壓力設定值在運行期間可連續設定。 ◇　對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。 ◇　橡膠膜片式檢測，執行機構測精度高、動作靈敏。 ◇　采用壓力平衡機構，使調節閥反應靈敏、控制**。 技術參數 ◇　閥體：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti ◇　閥芯：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti ◇　閥座：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti ◇　閥桿：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti ◇　膜蓋：A3、A3鋼涂PTFE 不銹鋼 ◇　填料：丁晴、乙炳、氟、耐油橡膠 公稱通徑DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300 額定流量系數(KV) 7 11 20 30 48 75 120 190 300 480 760 1100 1750 額定行程 8 10 14 20 25 40 50 60 70 公稱壓力PN(Mpa) 1.6、4.0、6.4 壓力調節 范圍(MP a) 15～50 40～80 60～100 80～140 120～180 160～220 200～260 240～300 280～350 330～400 380～450 430～500 480～560 540～620 600～700 680～800 780～900 880～1000 980～1500 1000～2500 流量特性(℃) 快開 調節精度(％) ±5 使用溫度(℃) ≤350 允許泄漏量 硬密封(1/h) 單座：≤10ˉ4閥額定容量(IV級)；雙座、套筒：≤5×10ˉ3閥額定容量(II級) 軟密封(m1/h) 0.15 0.30 0.45 0.60 0.90 1.7 4.0 6.75 11.10 16.0 減壓比 ** 10 ** 1.25 公稱通徑DN 20 25 32 40 50 65 80 100 125 150 200 250 300 法蘭接管尺寸B 383 512 603 862 1023 1380 1800 2000 2200 法蘭端面距L 150 160 180 200 230 290 310 350 400 480 600 730 850 壓力調節 范圍kpa 15-140 H 475 520 540 710 780 840 880 915 940 1000 A 280 308 280-500 H 455 500 520 690 760 800 870 880 900 950 A 230 120-300 H 450 490 510 680 750 790 860 870 890 940 A 176 194 280 480-1000 H 445 480 670 740 780 850 860 880 930 A 176 194 280 600-1500 H 445 570 600 820 890 950 1000 1100 1200 A 85 96 1000-2500 H 445 570 600 820 890 950 1000 1100 1200 A 85 96 重量kg 26 37 42 72 90 114 130 144 180 200 250 導壓管接頭累紋 M16×1.5 使用說明 ◇　法蘭標準：鑄法法按BG9113-88、JB/79-94 ◇　法蘭密封面型式：PN16凸面 ◇　PN40、64為凹凸、閥體為凹面 ◇　結構長度按BG12221-98 ◇　執行機構信號接口：內螺紋M16×1.5 采購須知 訂貨時請用戶提供以下資料： ◇　調節閥名稱、型號 ◇　公稱通徑 ◇　公稱壓力（Mpa） ◇　閥前、后壓力 ◇　額定流量系數（Kv） ◇　固有流量特性 ◇　介質名稱及狀態 ◇　工作溫度及范圍 ◇　整機作用方式 ◇　閥體、閥內件及填料材質 ◇　所配附件 ◇　閥全法蘭標準 ◇　其他特殊要求
