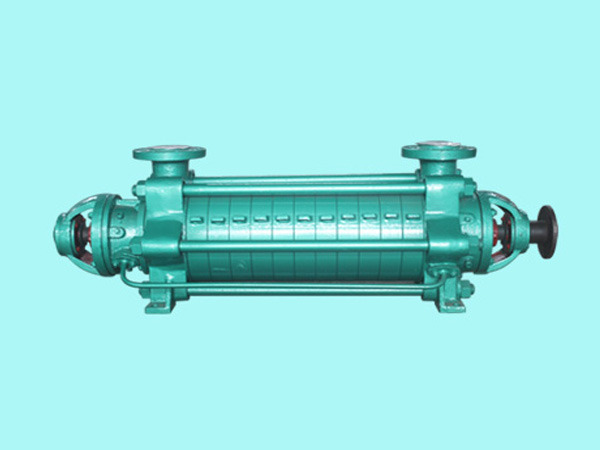

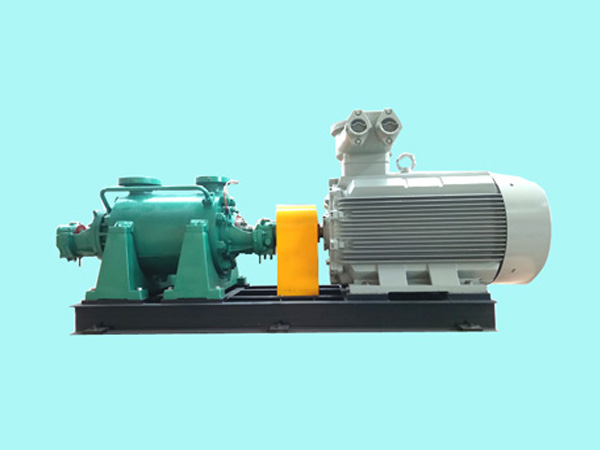

高壓鍋爐給水泵DG25-80×（5-12）臥式多級鍋爐給水泵
[臥式多級鍋爐給水泵
高壓高溫泵
長沙水泵廠批發
多級鍋爐泵價格]
株洲市高壓鍋爐給水泵廠家
價格： 電議
物流： 湖南 株洲市 醴陵市| 賣家支付運費
可銷售總量： 99件
手機： 18670418448 郵箱： 2267560341@qq.com
傳真： 尚未完善 地址： 湖南 株洲市
[臥式多級鍋爐給水泵 高壓高溫泵 長沙水泵廠批發 多級鍋爐泵價格]
郵箱：
手機：
- 品牌： 其他
- 型號： DG25-80×（5-12）
- 材質： 鑄鋼
- 性能： 不阻塞
- 揚程： 400-960m
- 用途： 管道泵
- 泵軸位置： 臥式
- 葉輪結構： 敞開式葉輪
- 葉輪吸入方式： 單吸式
- 流量： 25
- 葉輪數目： 5-12
- 汽蝕余量： 3.3
- 吸入口徑： 80
- 排出口徑： 60
- 結構原理： 中開泵
DG多級高溫鍋爐給水泵系臥式多級節段式結構，可輸送清水或物理化學性質類似清水的液體，適用于高、中、低壓鍋爐給水。輸送介質溫≤170℃，進口允許壓力≤0.6Mpa。DG高溫鍋爐給水泵采用公司優化水力模型生產。充分考慮高溫環境，合理采用部件鍛造工藝，合理設計降溫散熱結構，合理設計耐高溫型機械密封措施。該泵采用特種材料平衡系統平衡軸向力，轉子部件正常壽命≥6000小時，泵體采用合金鑄（鍛）造，使用年限≥10年，目前我公司生產該系列泵流量≤500m?/h,出口壓力≤15 Mpa。
泵為臥式單吸多級分段離心泵，零部件材質采用優質鑄鐵、鑄鋼或不銹鋼，專為更新改造的新系列工業蒸汽鍋爐配套的節能產品。本產品適用于中、低壓鍋爐給水，也適應工廠或城市高壓給排水，在電廠鋼廠企業廣泛應用。
型號參數
| 型號/參數 | 流量 Q | 揚程 H | 轉速 n | 軸功率 Pa | 配帶電動機 | 效率 n | 汽蝕量 | 葉輪直徑 | 進出口徑 | 出口口徑 | 泵重 | ||
| m3/h | L/s | m | r/min | kw | 功率kw | 型號 | % | m | mm | mm | mm | kg | |
| DG25-80*5 | 15 25 30 | 4.17 6.94 7.78 | 440 400 380 | 2950 | 38.24 50.43 55.43 | 75 | Y2-280S-2 | 47 54 56 | 3.1 3.3 3.8 | 260 | 80 | 65 | 771 |
| DG25-80*6 | 15 25 30 | 4.17 6.94 7.78 | 528 480 456 | 2950 | 45.89 60.51 66.52 | 110 | Y2-280M-2 | 47 54 56 | 3.1 3.3 3.8 | 260 | 80 | 65 | 806 |
| DG25-80*7 | 15 25 30 | 4.17 6.94 7.78 | 616 560 532 | 2950 | 53.53 70.60 77.61 | 110 | Y2-280M-2 | 47 54 56 | 3.1 3.3 3.8 | 260 | 80 | 65 | 841 |
| DG25-80*8 | 15 25 30 | 4.17 6.94 7.78 | 704 640 608 | 2950 | 61.18 80.69 88.70 | 132 | Y2-315S-2 | 47 54 56 | 3.1 3.3 3.8 | 260 | 80 | 65 | 958 |
| DG25-80*9 | 15 25 30 | 4.17 6.94 7.78 | 792 720 684 | 2950 | 68.83 90.77 99.78 | 160 | Y2-315M-2 | 47 54 56 | 3.1 3.3 3.8 | 260 | 80 | 65 | 1021 |
| DG25-80*10 | 15 25 30 | 4.17 6.94 7.78 | 880 800 760 | 2950 | 76.48 100.86 110.87 | 160 | Y2-315M-2 | 47 54 56 | 3.1 3.3 3.8 | 260 | 80 | 65 | 1084 |
| DG25-80*11 | 15 25 30 | 4.17 6.94 7.78 | 928 880 818 | 2950 | 86.30 110.72 120.36 | 200 | Y2-315L1-2 | 47 54 56 | 3.1 3.3 3.8 | 260 | 80 | 65 | 1147 |
| DG25-80*12 | 15 25 30 | 4.17 6.94 7.78 | 1013 960 893 | 2950 | 96.15 121.02 138.9 | 200 | Y2-315L1-2 | 47 54 56 | 3.1 3.3 3.8 | 260 | 80 | 65 | 1210 |
型號含義
例： DG25-80×5
DG表示單吸多級鍋爐給水泵，25表示泵設計點流量?，80表示泵單級揚程，5表示泵級數。
揚程：H=740～2150m（高壓）?；H=409~1056m（次高壓）；?H=270~672m（中壓）。
結構及工作原理
1、DG鍋爐給水泵的主要零件有軸、軸套、進水段、葉輪、密封環、中段、出水段、平衡環、平衡盤、尾蓋，從電機端看，泵為順時針方向旋轉。泵的吸入口、吐出口均垂直向上，轉子軸向力由平衡盤來平衡。軸封根據溫度場地介質不同可選填料密封或機械密封。
2、中低壓給水泵（揚程50-684m）的主要零件材料一般采用優質鑄鐵，次高壓給水泵（揚程409-1450m）采用鑄鋼或不銹鋼。
3、泵殼體部分主要由軸承體、前段、中段、后段、導葉等用螺栓聯接成整體，前段吸入口中線呈水平線，后段吐出口與水平垂直。定子部分：主要由前段、中段、導葉、后段、軸承架和平衡室蓋等零件用穿杠和螺母聯成一體、前段、后段兩側膀用螺栓和螺母固定在泵座上。泵的前段、中段、后段之間密封面均采用二硫化鉬潤滑脂密封，轉子部分與固定部分之間靠密封環、導葉套、填料等密封，當密封環和導葉套的磨損程度已影響泵的工作和性能時應予以更換。
4、轉子部分轉子部分主要由軸及安裝在軸上的葉輪、軸套、平衡盤等零件組成。軸上零件用平鍵和軸套螺母緊固使之與軸成一體。整個轉子由兩端軸承支承在泵殼體上，轉子部分中葉輪數目是根據泵的級數而定。平衡機構：本泵采用能完全且自動平衡軸向力的平衡盤水力平衡裝置，該裝置由平衡板、平衡盤、平衡套和平衡擋套四個零件組成。
5、DG鍋爐多級泵工作原理：在運行中，蒸發器從周圍環境中吸取熱量以蒸發傳熱工質，工質蒸氣經壓縮機后溫度和壓力上升，高溫蒸氣通過冷凝器冷凝成液體時，釋放出的熱量傳遞給儲水箱中的水。冷凝后的傳熱工質通過膨脹閥返回到蒸發器，然后再被蒸發，如此循環往復。
