- 品牌： 其他
- 型號： DG85-80×5-12
- 材質： 鑄鋼
- 性能： 不阻塞
- 揚程： 400-960米
- 用途： 管道泵
- 泵軸位置： 臥式
- 葉輪結構： 敞開式葉輪
- 葉輪吸入方式： 單吸式
- 流量： 85
- 葉輪數目： 5-12
- 汽蝕余量： 4.5
- 吸入口徑： 100
- 排出口徑： 100
- 結構原理： 中開泵

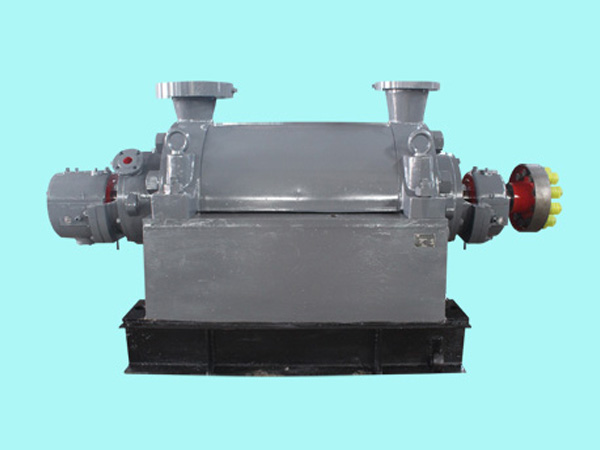

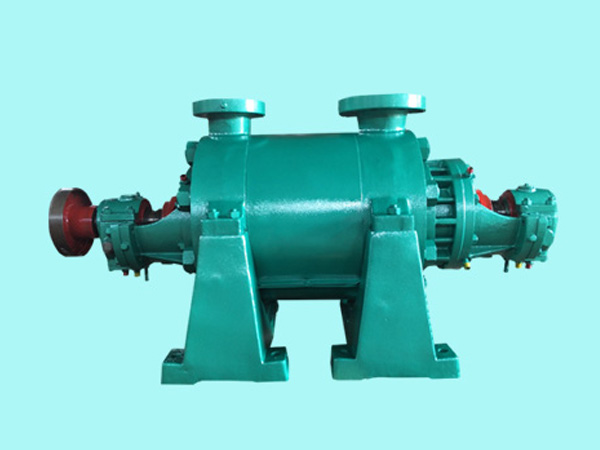

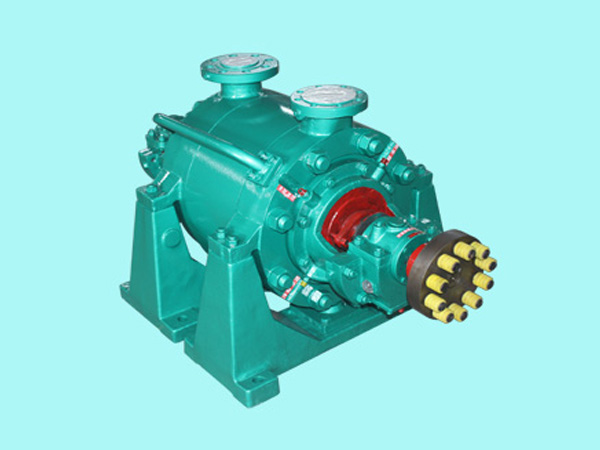

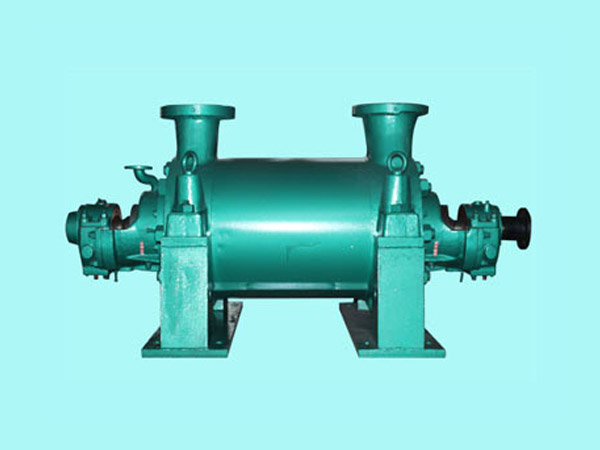

DG多級高溫鍋爐給水泵系臥式多級節段式結構，可輸送清水或物理化學性質類似清水的液體，適用于高、中、低壓鍋爐給水。輸送介質溫≤170℃，進口允許壓力≤0.6Mpa。水泵充分考慮高溫環境，合理采用部件鍛造工藝，合理設計降溫散熱結構，合理設計耐高溫型機械密封措施。該泵采用特種材料平衡系統平衡軸向力，轉子部件正常壽命≥6000小時，泵體采用合金鑄（鍛）造，使用年限≥10年，目前我公司生產該系列泵流量≤500m?/h,出口壓力≤15 Mpa。
泵為臥式單吸多級分段離心泵，零部件材質采用優質鑄鐵、鑄鋼或不銹鋼，是專為更新改造的新系列工業蒸汽鍋爐配套的高xiao節能產品。本產品適用于中、低壓鍋爐給水，也適應工廠或城市高壓給排水，在電廠鋼廠企業廣泛應用。
型號參數
| 型號/參數 | 流量 Q | 揚程 H | 轉速 n | 軸功率 Pa | 配帶電動機 | 效率 n | 汽蝕量 | 進出口徑 | 出口口徑 | 泵重 | ||
| m3/h | L/s | m | r/min | kw | 功率kw | 型號 | % | m | mm | mm | kg | |
| DG85-80×5 | 54 85 108 | 14.17 23.6 28.3 | 440 400 380 | 2950 | 103.57 132.27 148.66 | 185 | Y3552-2/6kv | 59 70 71 | 3.2 4.5 5.5 | 100 | 100 | 912 |
| DG85-80×6 | 54 85 108 | 14.17 23.6 28.3 | 528 480 456 | 2950 | 124.29 158.73 148.66 | 200 | Y3552-2/6kv | 59 70 71 | 3.2 4.5 5.5 | 100 | 100 | 1245 |
| DG85-80×7 | 54 85 108 | 14.17 23.6 28.3 | 616 560 532 | 2950 | 145.00 185.18 208.13 | 250 | Y3552-2/6kv | 59 70 71 | 3.2 4.5 5.5 | 100 | 100 | 1576 |
| DG85-80×8 | 54 85 108 | 14.17 23.6 28.3 | 704 640 608 | 2950 | 165.72 211.64 237.87 | 280 | Y3553-2/6kv | 59 70 71 | 3.2 4.5 5.5 | 100 | 100 | 1643 |
| DG85-80×9 | 54 85 108 | 14.17 23.6 28.3 | 792 720 684 | 2950 | 186.44 238.09 267.60 | 315 | Y3555-2/6kv | 59 70 71 | 3.2 4.5 5.5 | 100 | 100 | 1713 |
| DG85-80×10 | 54 85 108 | 14.17 23.6 28.3 | 880 800 760 | 2950 | 207.15 264.55 297.33 | 355 | Y3556-2/6kv | 59 70 71 | 3.2 4.5 5.5 | 100 | 100 | 1786 |
| DG85-80×11 | 54 85 108 | 14.17 23.6 28.3 | 968 880 770 | 2950 | 186.44 238.09 267.60 | 400 | Y4001-2/6kv | 59 70 71 | 3.2 4.5 5.5 | 100 | 100 | 1859 |
| DG85-80×12 | 54 85 108 | 14.17 23.6 28.3 | 1056 960 840 | 2950 | 207.15 264.55 297.33 | 450 | Y4001-2/6kv | 59 70 71 | 3.2 4.5 5.5 | 100 | 100 | 11932 |
型號含義
例：DG85-80×8
DG表示單吸多級鍋爐給水泵，?85表示泵設計點流量?，80表示泵單級揚程，8表示泵級數。
揚程：H=740～2150m（高壓）?；H=409~1056m（次高壓）；?H=270~672m（中壓）。
結構及工作原理
1、DG鍋爐給水泵的主要零件有軸、軸套、進水段、葉輪、密封環、中段、出水段、平衡環、平衡盤、尾蓋，從電機端看，泵為順時針方向旋轉。泵的吸入口、吐出口均垂直向上，轉子軸向力由平衡盤來平衡。軸封根據溫度場地介質不同可選填料密封或機械密封。
2、中低壓給水泵（揚程50-684m）的主要零件材料一般采用優質鑄鐵，次高壓給水泵（揚程409-1450m）采用鑄鋼或不銹鋼。
3、泵殼體部分主要由軸承體、前段、中段、后段、導葉等用螺栓聯接成整體，前段吸入口中線呈水平線，后段吐出口與水平垂直。定子部分：主要由前段、中段、導葉、后段、軸承架和平衡室蓋等零件用穿杠和螺母聯成一體、前段、后段兩側膀用螺栓和螺母固定在泵座上。泵的前段、中段、后段之間密封面均采用二硫化鉬潤滑脂密封，轉子部分與固定部分之間靠密封環、導葉套、填料等密封，當密封環和導葉套的磨損程度已影響泵的工作和性能時應予以更換。
4、轉子部分轉子部分主要由軸及安裝在軸上的葉輪、軸套、平衡盤等零件組成。軸上零件用平鍵和軸套螺母緊固使之與軸成一體。整個轉子由兩端軸承支承在泵殼體上，轉子部分中葉輪數目是根據泵的級數而定。平衡機構：本泵采用能完全且自動平衡軸向力的平衡盤水力平衡裝置，該裝置由平衡板、平衡盤、平衡套和平衡擋套四個零件組成。
5、DG鍋爐多級泵工作原理：在運行中，蒸發器從周圍環境中吸取熱量以蒸發傳熱工質，工質蒸氣經壓縮機后溫度和壓力上升，高溫蒸氣通過冷凝器冷凝成液體時，釋放出的熱量傳遞給儲水箱中的水。冷凝后的傳熱工質通過膨脹閥返回到蒸發器，然后再被蒸發，如此循環往復。
