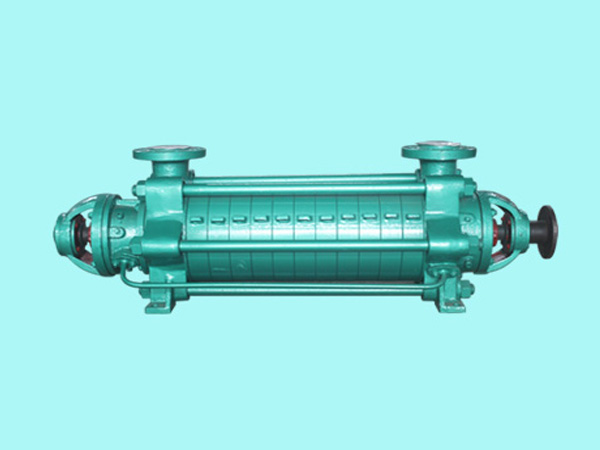

多級鍋爐給水泵dg型DG85-45×（3-10）臥式多級鍋爐給水泵

[臥式鍋爐泵價格

多級鍋爐泵廠家

鍋爐給水泵結構

湖南水泵廠批發]

株洲市多級鍋爐給水泵型廠家

價格： 電議

物流： 湖南株洲市醴陵市| 賣家支付運費

可銷售總量： 99件

手機： 18670418448 郵箱： 2267560341@qq.com

傳真： 尚未完善 地址： 湖南株洲市

在線詢盤聯系廠家：18670418448 0731-23042888

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[臥式鍋爐泵價格多級鍋爐泵廠家鍋爐給水泵結構 湖南水泵廠批發]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（多級鍋爐給水泵dg型DG85-45×（3-10）臥式多級鍋爐給水泵）

品牌： 其他
型號： DG85-45×（3-10）
材質： 鑄鋼
性能： 不阻塞
揚程： 135-450m
用途： 管道泵
泵軸位置： 臥式
葉輪結構： 敞開式葉輪
葉輪吸入方式： 單吸式
流量： 85
葉輪數目： 3-10
汽蝕余量： 3.6
吸入口徑： 100
排出口徑： 100
結構原理： 中開泵

產品簡介

DG多級高溫鍋爐給水泵系臥式多級節段式結構，可輸送清水或物理化學性質類似清水的液體，適用于流量85m3/h，揚程135-450米的高、中、低壓鍋爐給水。輸送介質溫≤170℃，進口允許壓力≤0.6Mpa。DG高溫鍋爐給水泵采用公司優化水力模型生產。充分考慮高溫環境，合理采用部件鍛造工藝，合理設計降溫散熱結構，合理設計耐高溫型機械密封措施。該泵采用特種材料平衡系統平衡軸向力，轉子部件正常壽命≥6000小時，泵體采用合金鑄（鍛）造，使用年限≥10年，目前我公司生產該系列泵流量≤500m?/h,出口壓力≤15 Mpa。

泵為臥式單吸多級分段離心泵，零部件材質采用優質鑄鐵、鑄鋼或不銹鋼，是專為更新改造的新系列工業蒸汽鍋爐配套的高xiao節能產品。本產品適用于中、低壓鍋爐給水，也適應工廠或城市高壓給排水，在電廠鋼廠企業廣泛應用。

型號參數

型號/參數	流量 Q		揚程 H	轉速 n	軸功率 Pa	配帶電動機		效率 n	汽蝕量	葉輪直徑	進出口徑	出口口徑	泵重
型號/參數	m3/h	L/s	m	r/min	kw	功率kw	型號	%	m	mm	mm	mm	kg
DG85-45×3	55 85 100	15.3 23.6 27.8	153 135 117	2950	35.35 44.39 48.99	55	Y2-250M-2	64.2 70.4 67.7	3.4 3.6 4.1	200	100	100	225
DG85-45×4	55 85 100	15.3 23.6 27.8	204 180 156	2950	47.13 59.19 65.33	75	Y2-280S-2	64.2 70.4 67.7	3.4 3.6 4.1	200	100	100	250
DG85-45×5	55 85 100	15.3 23.6 27.8	255 225 195	2950	58.91 73.98 81.66	90	Y2-280M-2	64.2 70.4 67.7	3.4 3.6 4.1	200	100	100	275
DG85-45×6	55 85 100	15.3 23.6 27.8	306 270 234	2950	70.69 88.78 97.99	110	Y2-315S-2	64.2 70.4 67.7	3.4 3.6 4.1	200	100	100	300
DG85-45×7	55 85 100	15.3 23.6 27.8	357 315 273	2950	82.47 103.57 114.32	132	Y2-315M-2	64.2 70.4 67.7	3.4 3.6 4.1	200	100	100	325
DG85-45×8	55 85 100	15.3 23.6 27.8	408 360 312	2950	94.26 118.37 130.65	132	Y2-315M-2	64.2 70.4 67.7	3.4 3.6 4.1	200	100	100	350
DG85-45×9	55 85 100	15.3 23.6 27.8	459 405 351	2950	106.04 133.17 146.99	160	Y2-315L1-2	64.2 70.4 67.7	3.4 3.6 4.1	200	100	100	375
DG85-45×10	55 85 100	15.3 23.6 27.8	510 450 390	2950	119.05 148.05 156.97	185	Y2-355S1-2	64.2 70.4 67.7	3.4 3.6 4.1	200	100	100	400

型號含義

例：DG85-45×5
DG表示單吸多級鍋爐給水泵，?85表示泵設計點流量?，45表示泵單級揚程，5表示泵級數。
揚程：H=740～2150m（高壓）?；H=409~1056m（次高壓）；?H=270~672m（中壓）。

D型臥式多級泵安裝圖片

結構及工作原理

1、泵的主要零件有軸、軸套、進水段、葉輪、密封環、中段、出水段、平衡環、平衡盤、尾蓋，從電機端看，泵為順時針方向旋轉。泵的吸入口、吐出口均垂直向上，轉子軸向力由平衡盤來平衡。軸封根據溫度場地介質不同可選填料密封或機械密封。

2、中低壓給水泵（揚程50-684m）的主要零件材料一般采用優質鑄鐵，次高壓給水泵（揚程409-1450m）采用鑄鋼或不銹鋼。

dg型鍋爐給水泵結構圖

3、泵殼體部分主要由軸承體、前段、中段、后段、導葉等用螺栓聯接成整體，前段吸入口中線呈水平線，后段吐出口與水平垂直。定子部分：主要由前段、中段、導葉、后段、軸承架和平衡室蓋等零件用穿杠和螺母聯成一體、前段、后段兩側膀用螺栓和螺母固定在泵座上。泵的前段、中段、后段之間密封面均采用二硫化鉬潤滑脂密封，轉子部分與固定部分之間靠密封環、導葉套、填料等密封，當密封環和導葉套的磨損程度已影響泵的工作和性能時應予以更換。

4、轉子部分轉子部分主要由軸及安裝在軸上的葉輪、軸套、平衡盤等零件組成。軸上零件用平鍵和軸套螺母緊固使之與軸成一體。整個轉子由兩端軸承支承在泵殼體上，轉子部分中葉輪數目是根據泵的級數而定。平衡機構：本泵采用能完全且自動平衡軸向力的平衡盤水力平衡裝置，該裝置由平衡板、平衡盤、平衡套和平衡擋套四個零件組成。

dg型自平衡鍋爐給水泵結構圖

5、工作原理：在運行中，蒸發器從周圍環境中吸取熱量以蒸發傳熱工質，工質蒸氣經壓縮機后溫度和壓力上升，高溫蒸氣通過冷凝器冷凝成液體時，釋放出的熱量傳遞給儲水箱中的水。冷凝后的傳熱工質通過膨脹閥返回到蒸發器，然后再被蒸發，如此循環往復。
