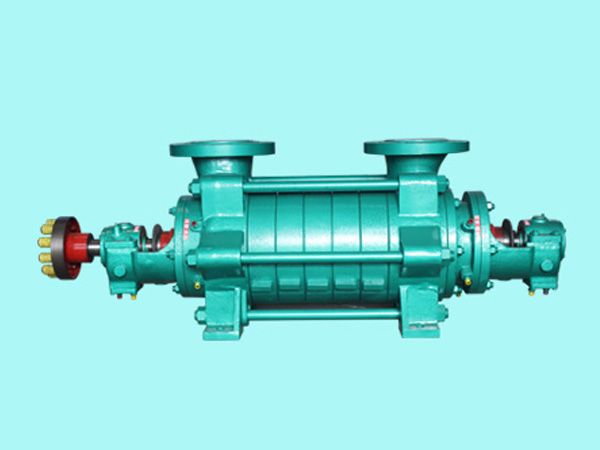

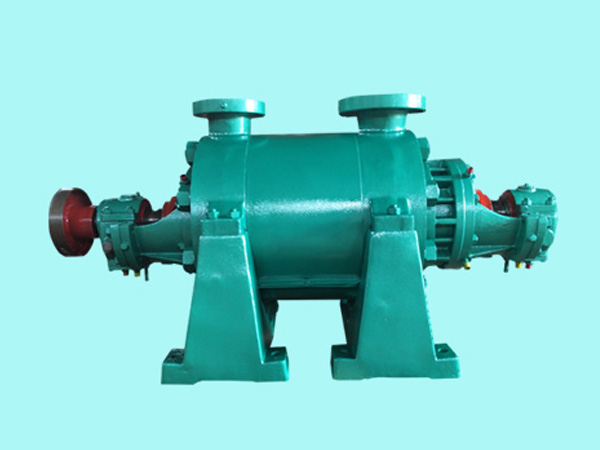

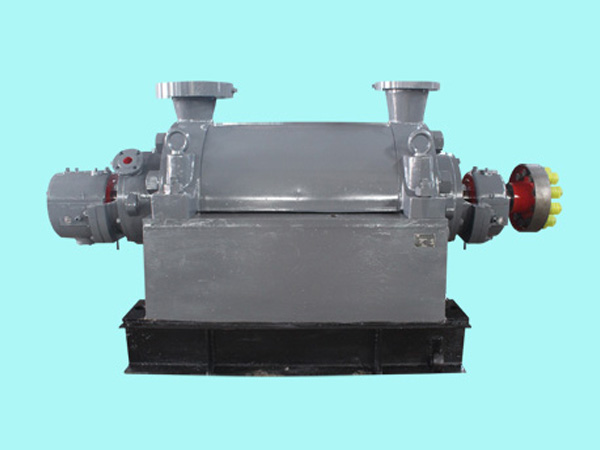

dg型鍋爐泵DG120-50×2-9臥式多級高壓鍋爐給水泵

品簡介

水泵系臥式多級節段式結構，可輸送清水或物理化學性質類似清水的液體，適用于流量120m3/h，揚程100-450m高、中、低壓鍋爐給水。輸送介質溫≤170℃，進口允許壓力≤0.6Mpa。DG高溫鍋爐給水泵采用公司優化水力模型生產。充分考慮高溫環境，合理采用部件鍛造工藝，合理設計降溫散熱結構，合理設計耐高溫型機械密封措施。該泵采用特種材料平衡系統平衡軸向力，轉子部件正常壽命≥6000小時，泵體采用合金鑄（鍛）造，使用年限≥10年，目前我公司生產該系列泵流量≤500m?/h,出口壓力≤15 Mpa。

DG鍋爐給水泵為臥式單吸多級分段離心泵，零部件材質采用優質鑄鐵、鑄鋼或不銹鋼，該泵為更新改造的新系列工業蒸汽鍋爐配套的高xiao節能產品，一共有8個型號。本產品適用于中、低壓鍋爐給水，也適應工廠或城市高壓給排水，在電廠鋼廠企業廣泛應用。



型號參數

型號/參數	流量 Q		揚程 H	轉速 n	軸功率 Pa	配帶電動機		效率 n	汽蝕量	葉輪直徑	進出口徑	出口口徑	泵重
	m3/h	L/s	m	r/min	kw	功率kw	型號	%	m	mm	mm	mm	kg
DG120-50*2	96 120 140	26.7 33.3 38.9	110 100 84.6	2950	39 44 48	55	Y2-355M2-2	73 73.1 67.5	3.2 5.1 6.7	213	125	125	780
DG120-50*3	96 120 140	26.7 33.3 38.9	165 150 126.9	2950	60.75 62.84 62.83	90	Y2-280M-2	73 73.1 67.5	3.2 5.1 6.7	213	125	125	828
DG120-50*4	96 120 140	26.7 33.3 38.9	220 200 169.2	2950	81 83.79 83.77	110	Y2-315S-2	73 73.1 67.5	3.2 5.1 6.7	213	125	125	870
DG120-50*5	96 120 140	26.7 33.3 38.9	275.5 250 211.5	2950	101.26 104.74 104.72	132	Y2-315M-2	73 73.1 67.5	3.2 5.1 6.7	213	125	125	912
DG120-50*6	96 120 140	26.7 33.3 38.9	330 300 253.8	2950	121.51 125.69 125.66	160	Y2-315L1-2	73 73.1 67.5	3.2 5.1 6.7	213	125	125	954
DG120-50*7	96 120 140	26.7 33.3 38.9	385 350 296.1	2950	141.76 146.63 146.61	200	Y2-315L2-2	73 73.1 67.5	3.2 5.1 6.7	213	125	125	996
DG120-50*8	96 120 140	26.7 33.3 38.9	440 400 338.4	2950	162.01 167.58 167.55	200	Y2-315L2-2	73 73.1 67.5	3.2 5.1 6.7	213	125	125	1038
DG120-50*9	96 120 140	26.7 33.3 38.9	495 450 380.7	2950	182.27 188.53 188.50	220	Y2-355M1-2	73 73.1 67.5	3.2 5.1 6.7	213	125	125	1080

型號含義

例：DG120-50×7
DG表示單吸多級鍋爐給水泵，120表示泵設計點流量?，50表示泵單級揚程，7表示泵級數。
揚程：H=740～2150m（高壓）?；H=409~1056m（次高壓）；?H=270~672m（中壓）。



結構及工作原理

1、DG鍋爐給水泵的主要零件有軸、軸套、進水段、葉輪、密封環、中段、出水段、平衡環、平衡盤、尾蓋，從電機端看，泵為順時針方向旋轉。泵的吸入口、吐出口均垂直向上，轉子軸向力由平衡盤來平衡。軸封根據溫度場地介質不同可選填料密封或機械密封。

2、中低壓給水泵（揚程50-684m）的主要零件材料一般采用優質鑄鐵，次高壓給水泵（揚程409-1450m）采用鑄鋼或不銹鋼。



3、泵殼體部分主要由軸承體、前段、中段、后段、導葉等用螺栓聯接成整體，前段吸入口中線呈水平線，后段吐出口與水平垂直。定子部分：主要由前段、中段、導葉、后段、軸承架和平衡室蓋等零件用穿杠和螺母聯成一體、前段、后段兩側膀用螺栓和螺母固定在泵座上。泵的前段、中段、后段之間密封面均采用二硫化鉬潤滑脂密封，轉子部分與固定部分之間靠密封環、導葉套、填料等密封，當密封環和導葉套的磨損程度已影響泵的工作和性能時應予以更換。

4、轉子部分轉子部分主要由軸及安裝在軸上的葉輪、軸套、平衡盤等零件組成。軸上零件用平鍵和軸套螺母緊固使之與軸成一體。整個轉子由兩端軸承支承在泵殼體上，轉子部分中葉輪數目是根據泵的級數而定。平衡機構：本泵采用能完全且自動平衡軸向力的平衡盤水力平衡裝置，該裝置由平衡板、平衡盤、平衡套和平衡擋套四個零件組成。



5、DG鍋爐多級泵工作原理：在運行中，蒸發器從周圍環境中吸取熱量以蒸發傳熱工質，工質蒸氣經壓縮機后溫度和壓力上升，高溫蒸氣通過冷凝器冷凝成液體時，釋放出的熱量傳遞給儲水箱中的水。冷凝后的傳熱工質通過膨脹閥返回到蒸發器，然后再被蒸發，如此循環往復。
