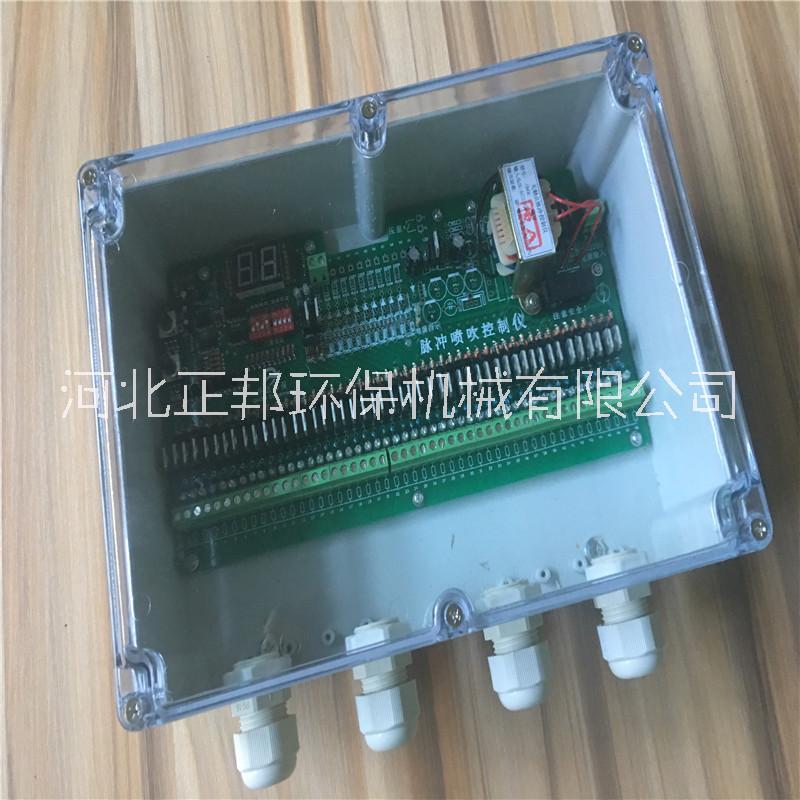

一、 脈沖控制儀 型號說明 SXC-8AI-10:表示10路脈沖輸出，負載AC220V;


二、技術指標 輸出路數：1-100路可選； 支持遠程啟動/停止控制； 輸入電壓：AC 50HZ 2三、參數設定范圍


脈沖寬度：設定范圍為0.05～1.0秒；


脈沖間隔：設定范圍為1～100秒


接線說明


1）J1：交流220V輸入端子；


2）J2：開機信號（干接點輸入），可外接開機信號或壓差開關；


3）J3：負載輸出接線公共端；


4）J4，J5：電磁脈沖閥信號輸出端子；


四、輸出不同路數時的接線的有效端子


注： 代表該路輸出


在4---20路內的偶數可選擇不同的輸出路數時，輸出端子按順序排列，同時，也可直接根據運行時輸出指示燈的輸出指示直接確定輸出的路數；


五、參數設置及修改


SXC-8AI-10型噴吹脈沖控制儀通電后無需任何操作即可自動按較新的設置參數實施控制。控制儀有三種主要的狀態——待機狀態、運行狀態、檢修狀態。


待機狀態：


控制儀上電后如果不滿足開機條件（開機信號斷開）時，系統將進入待機狀態。


運行狀態：


控制儀上電，且滿足開機條件（自動/手動轉換插針插到左邊兩位），即進入開機運行狀態，


輸出指示燈顯示各路輸出點的狀態。


檢修狀態：


在控制儀正常運行時，將自動/手動轉換插針插到右邊兩位即進入手動檢修狀態，此時按一下“手動”按鈕，輸出將從上一路開始向后移位，直到插針插到左邊兩位退出手動狀態。


參數修改：在自動運行狀態下，緩慢旋轉電位器，觀察輸出指示燈的點亮情況即可進行脈沖寬度/脈沖間隔的調整。
