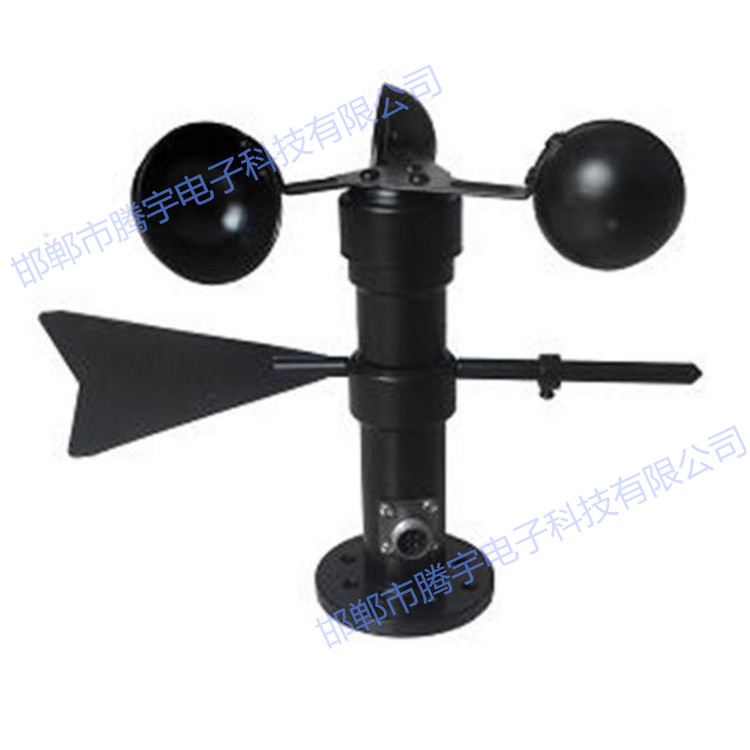

風速風向一體傳感器TY-D-FSX

概述：

    本風速風向一體傳感器用于測量風速及風的方向值，并轉換為電信號，此信號可直傳送到采集設備上進行處理。

傳感器殼體采用鋁合金材料，使用特種模具精密壓鑄工藝，尺寸公差甚小表面精度甚高，具有高耐候性、高強度、防腐蝕和防水性；內部電路均經過防護處理，整個傳感器具有很好的耐惡劣環境的適應性。電纜接插件為插頭，具有良好的防腐、防侵蝕性能，能夠保證儀器長期使用，同時配合內部進口軸承系統，確保了風速及風向采集的正確性。

電路模塊PCB采用級A級材料，確保了參數的穩定和電氣性能的品質；電子元件均采用進口工業級芯片，使得整體具有極可靠的抗電磁干擾能力，能保證主機在－20℃～+50℃,濕度10％─95％（非凝結）范圍內均能正常工作。

具備以下特點：

◆ 體積小，攜帶方便、安裝簡捷、外觀精美；

◆ 有較強的防腐蝕性和耐候性；

◆ 測量精度高，量程范圍寬，穩定性好；

◆ 功耗低，較強的抗干擾能力，能長期穩定工作；

◆ 電源適應范圍寬，數據信息線性度好，信號傳輸距離長。

技術參數：

電壓輸出型: 0-2VDC  0.4-2VDC  0-5VDC 1-5VDC

電流輸出型: 4-20mA

數字型：RS485（Modbus RTU）

電源： DC9~24V

量程：風速：0-30m/s  0-60m/s     風向：16個方向或8方向（0-360度）

蕞大功耗（DC24V）:電壓型MAX≤300mW；電流型MAX≤500mW；RS485型MAX≤300mW

啟動風力：≥1級風

重量:≈0.5Kg（不含線，固定螺絲）

適用范圍：

本品可廣泛用于工程機械（起重機、履帶吊、門吊、塔吊等）領域，鐵路、港口、碼頭、電廠、氣象、索道、環境、溫室、養殖、空氣調節、節能監控、農業、潔凈空間等領域的風速及風向測量。

結構尺寸圖：

固定方式：

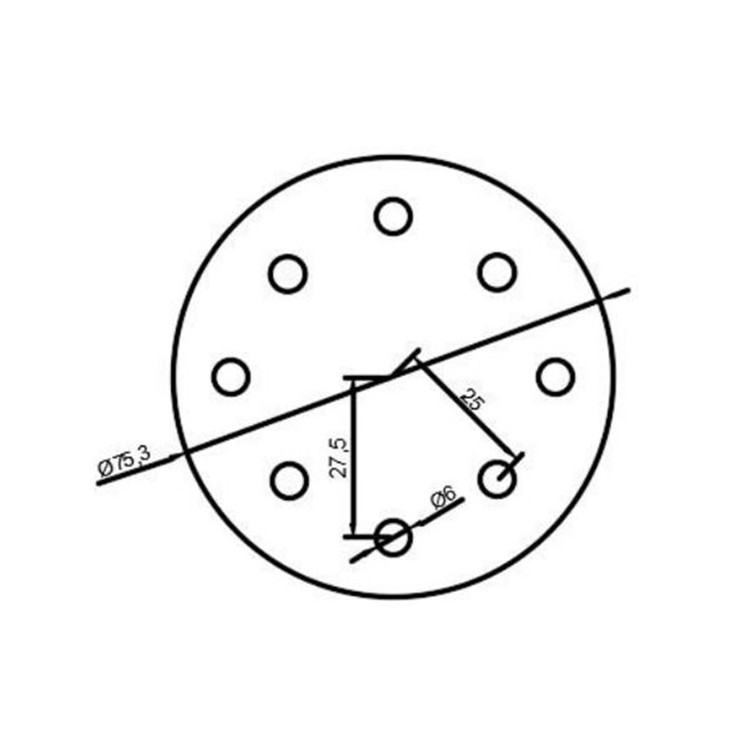

 傳感器應水平安裝，確保數據的準確性；（傳感器杯體上標注有小白點的位置為默認指北方向。）采用法蘭安裝方式， 傳感器下方安裝法蘭直徑Ф75mm，四個安裝孔為Ф6.6mm，八個安裝孔均勻分布再Ф50mm的圓周上，安裝使用法蘭固定安裝，安裝尺寸如圖所示：
