911非焦油聚氨酯防水涂料價格

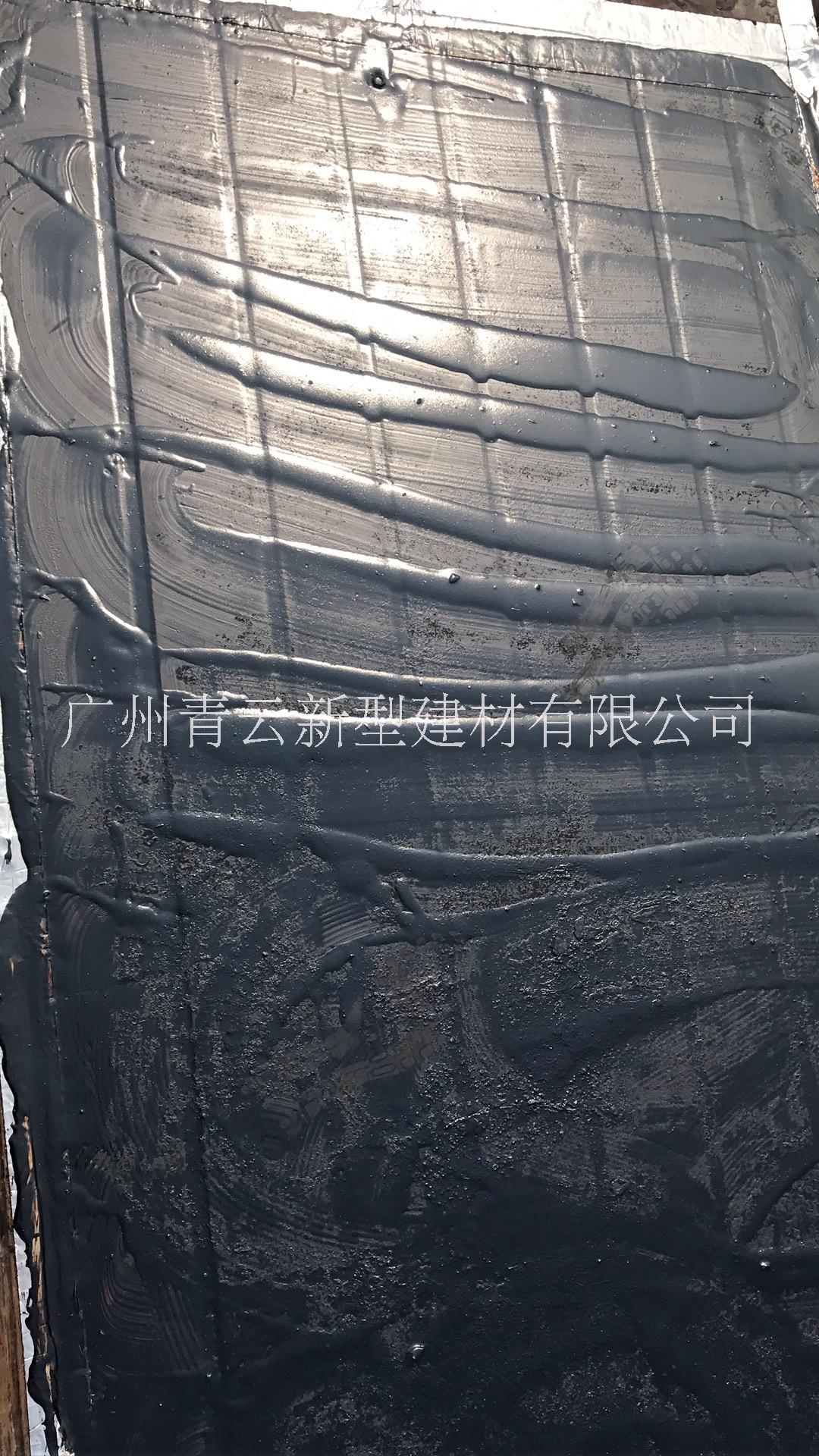

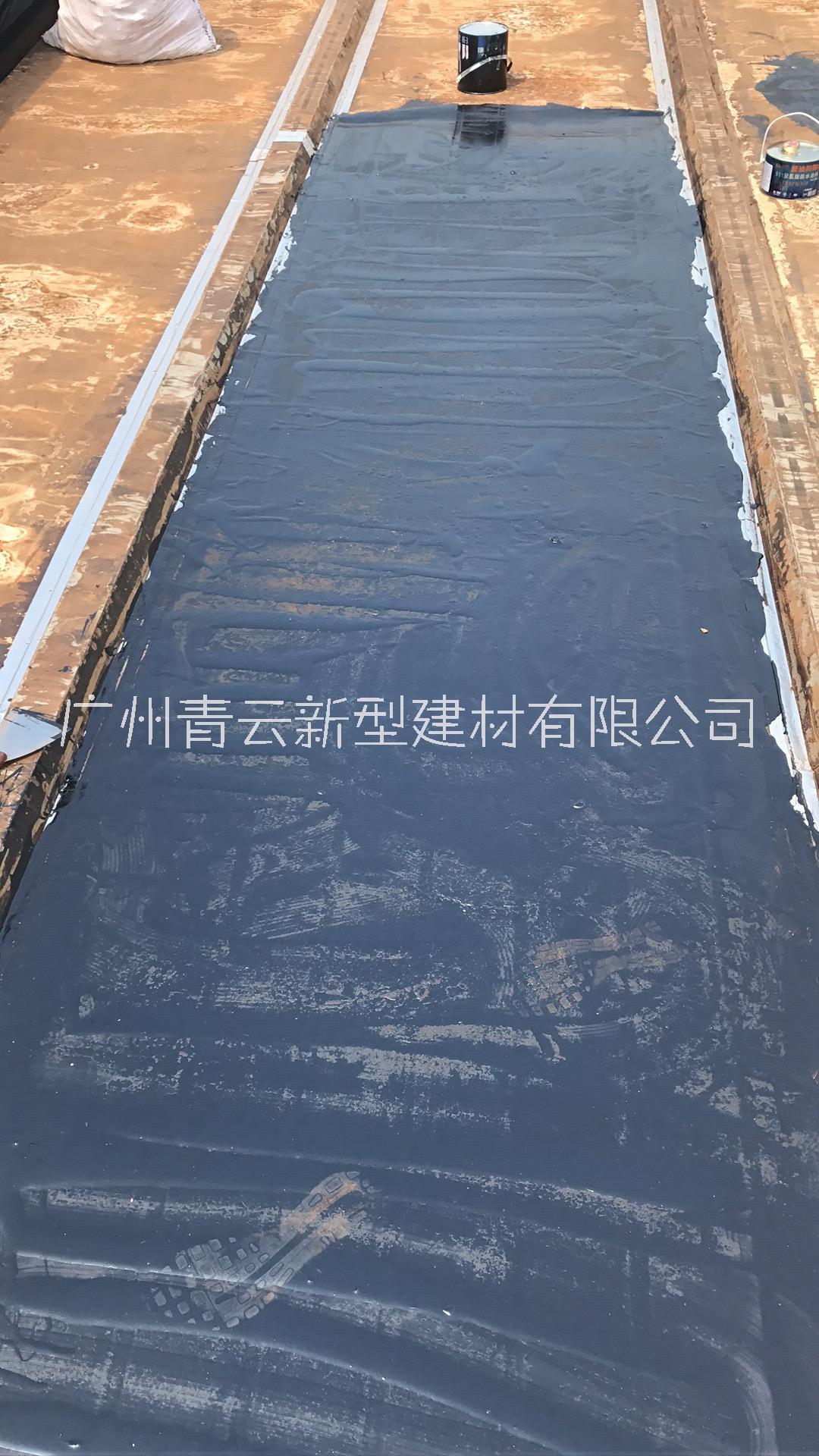

911非焦油聚氨酯防水涂料 一、產(chǎn)品介紹： 　　 QY-020 911非焦油聚氨酯防水涂料是以聚氨酯為主體的雙組分高分子化學(xué)反應(yīng)型防水涂料，甲、乙組份按一定比例混合均勻后，經(jīng)固化形成富有彈性整體的防水膠膜。 二、產(chǎn)品優(yōu)點： 1、刺激性異味小，減小污染。 2、冷施工、操作方便，施工簡單。 3、液態(tài)施工，室溫固化，凝固期短，粘結(jié)力強(qiáng)，防水、抗?jié)B性能高。 4、延伸率大，耐寒耐熱，耐腐蝕，耐老化性能好。 三、適用范圍： 1、各種屋面的防水工程，如混凝土、竹、木、鋼、瓦結(jié)構(gòu)等的屋面。 2、地下建筑防水工程，如地下室混凝土底板、內(nèi)外墻、護(hù)土墻、隧道、井坑。 3、各種建筑物的防水工程，如衛(wèi)生間、廚房、非食用水池、游泳池、花壇、水閘地面、內(nèi)處墻、施工縫、伸縮縫、穿墻管、落水口等。 4、粘結(jié)防腐：可粘結(jié)木地板、水泥板制品；并可作管道外防腐、防腐地坪、防腐池。 四、主要技術(shù)指標(biāo)： 執(zhí)行標(biāo)準(zhǔn)：GB/T19250-2013 檢 驗 項 目 指 標(biāo) 固含量 （%） ≥92 干燥時間 （h） 表干 ≤8 實干 ≤24 低溫彎折性 （℃） ≤-35無裂紋 不透水性 （0.3Mpa,30min） 不透水 拉伸強(qiáng)度（Mpa） ≥1.90 斷裂延伸率（%） ≥450 五、施工步驟： 1、基面處理：施工面要求堅實、平整、干燥，無明水、無塵土、無油污，低凹破損處須填補(bǔ)抹平。 2、配料：按照甲組份材料：乙組份材料=1：2的重量比例，先把甲組份材料倒入容器內(nèi)隨后加入乙組份材料，并充分?jǐn)嚢杈鶆蛑翞楹诹令伾纯墒褂谩?3、施 工：材料的施工通常分兩遍進(jìn)行，將混合后的涂料用橡膠刮板或棕刷均勻地涂刮在基面上，涂刮應(yīng)在垂直的兩個方向反復(fù)多次，確保涂料在基面的滲透和粘結(jié)，當(dāng)?shù)?層涂層表干固化后則可進(jìn)行第二層涂刷。（若在涂層中加鋪玻璃纖維布或無紡布能更好地增加其防水性能）。 4、保護(hù)層施工：為增加防水層與保護(hù)層之間的粘結(jié)力，在第二層涂層尚未固化前，在其表面撒上粗沙或細(xì)石米，可使保護(hù)層和防水層之間的粘結(jié)牢固。 5、材料用量：厚度1mm約1.2~1.4kg/m2，1.5mm約1.7~2kg/m2，2mm約2.5kg/m2 六、注意事項： 1、如施工時發(fā)現(xiàn)乙組份材料粘度過大（特別在冬天），不便于施工，可加入小量進(jìn)行稀釋，加入量不能大于乙組份材料的10%。 2、如做好的涂膜產(chǎn)生汽泡（通常是基面含水率較高造成），應(yīng)把起泡的地方切開，排出潮氣，待干燥后再用涂料修補(bǔ)。 3、施工溫度宜在5℃以上，施工時應(yīng)保持空氣流通；配制后的涂料應(yīng)在20分鐘內(nèi)用完。 4、本產(chǎn)品應(yīng)密封儲存在通風(fēng)干燥、避免有陽光照射、雨淋的地方，儲存期為6個月。 七、產(chǎn)品包裝： 產(chǎn)品包裝分為30kg/套、4.5kg/套。
