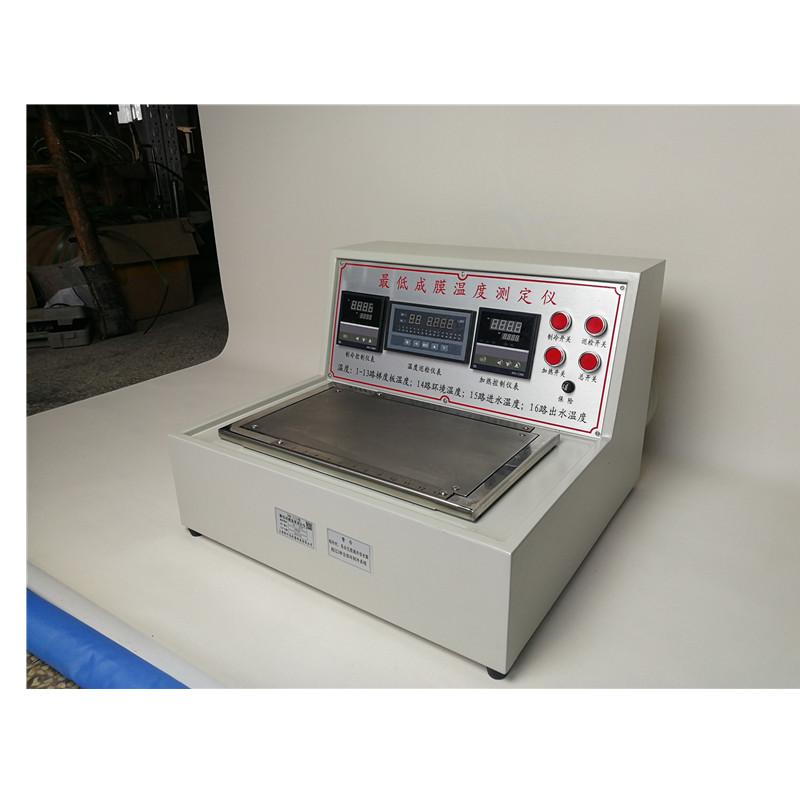

低成膜溫度測定儀DM-II榮計達(dá)

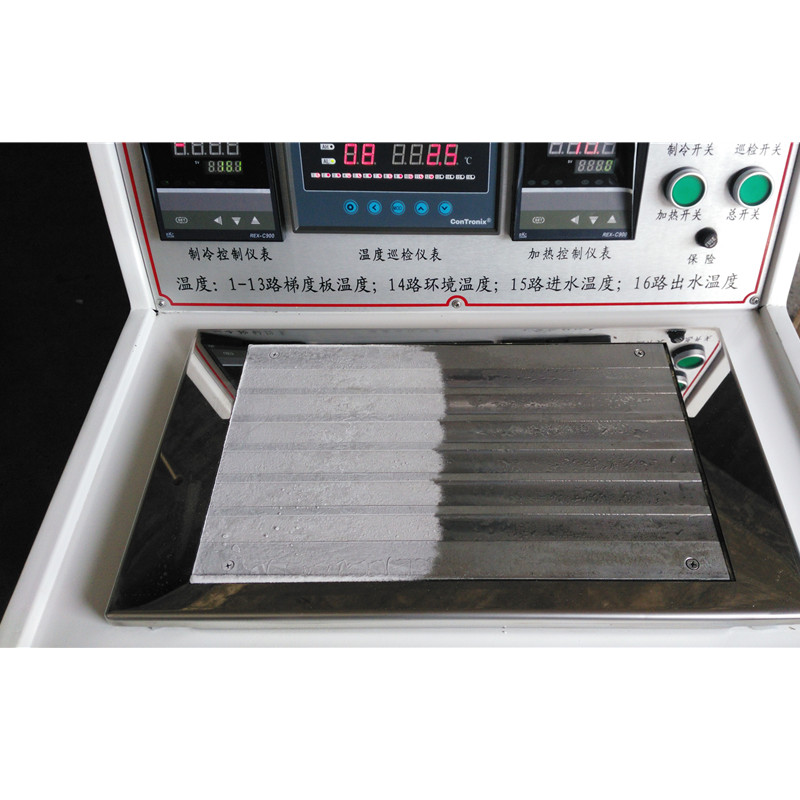

一、產(chǎn)品簡介： 該儀器是目前國內(nèi)好的一款低成膜溫度測定儀能夠簡單、直觀、準(zhǔn)確地測定聚合物乳液低成膜溫度。 執(zhí)行標(biāo)準(zhǔn)：GB/T9267-2008以及ISO2115-76標(biāo)準(zhǔn)。用于測定聚合物乳液和界面處理劑的低成膜溫度，采用多路巡檢數(shù)顯顯示器，控溫數(shù)據(jù)準(zhǔn)確，校準(zhǔn)方便。 二、技術(shù)參數(shù)： ?梯度板溫度范圍：-10℃～50℃之間任意調(diào)節(jié) ?梯度間隔：20 mm ?梯度板檢測點：13點 ?試驗涂料槽：6條（長度 240mm，寬度 22mm，深度 0.25mm） ?巡檢表顯示：16點，其中1～13點為工作梯度溫度，14點為儀器環(huán)境溫度，15、16點為冷卻水進出口溫度 ?外形尺寸：518X518X375mm ?? ? 重量：31kg 三、工作原理： ?在一塊適宜的金屬板上分別設(shè)置制冷源和加熱源，并且保持在其設(shè)定溫度的恒溫點上，通過金屬熱傳導(dǎo)原理，在金屬板上產(chǎn)生不同的溫度梯度。在該溫度梯度板上涂布均勻厚度的樣品，樣品受梯度板上溫度蒸發(fā)水分而成膜。由于梯度板上的溫度不同而導(dǎo)致樣品成膜的現(xiàn)象也不同。找到分界線部分即是該樣品的MFT溫度。 聚合物乳液用作涂料、粘合劑、化纖織物、皮革和紙張等表面處理劑時，它的成膜性是重要的性質(zhì)之一。將聚合物乳液或乳膠漆涂布在金屬板上，水份蒸發(fā)后，聚合物粒子相互作用，在適宜的溫度下形成連續(xù)的透明的薄膜。臨界成膜時的**限溫度即被稱之為該聚合物乳液的低成膜溫度，簡稱MFT溫度。 ?用于測定聚合物乳液的低成膜溫度,聚合物乳液用作涂料、粘合劑、化纖織物、皮革和紙張等表面處理劑時，它的成膜性是重要的性質(zhì)之一。將聚合物乳液或乳膠漆涂布在金屬板上，水份蒸發(fā)后，聚合物粒子相互作用，在適宜的溫度下形成連續(xù)的透明的薄膜。臨界成膜時的**限溫度即被稱之為該聚合物乳液的低成膜溫度，簡稱MFT溫度。 四、使用方法： 打開包裝箱，（包裝箱可以反復(fù)利用，請妥善保管，以便以后維修運輸之用）檢查一下有無破損短缺現(xiàn)象。核實后，將儀器安放在試驗室靠近上下水之處，先做一下清潔工作。然后查看電源輸入，進出水口接牢無誤。 使用前的準(zhǔn)備工作： 開機： 將電源線接入電源插座（220 伏，50Hz 三孔插座，必須接地良好），接通冷卻水，依次接通總電源開關(guān)、加熱、巡檢、制冷開關(guān)，儀器面板立即顯示出相應(yīng)動作（指示燈亮，數(shù)顯表顯示數(shù)字）。 調(diào)試儀表： 根據(jù)所測試漆膜條件不同，需設(shè)置不同測試條件。主要是制冷和加熱預(yù)置（設(shè)置方法見 LU-906M 智能調(diào)節(jié)器使用說明書），巡檢表在出廠前已調(diào)好，一般情況下不需調(diào)整。 熱平衡： 時間約在 120 分鐘左右（視設(shè)定溫度而定，若發(fā)現(xiàn)巡檢表在一定時間內(nèi) 1 ～ 13 各點顯示穩(wěn)定或變化**小即為預(yù)熱完成）方可加入試樣。平衡時間取決于低溫度設(shè)定，溫度設(shè)定越低，平衡時間則越長。干燥劑同時放入盒中，可以較大限度避免水蒸氣以及冷端結(jié)冰。 樣品準(zhǔn)備： 取下玻璃罩用小勺或滴管將待測和已知乳液注入梯度板槽內(nèi)，再用涂布器涂平，蓋好玻璃罩。（玻璃制品，請輕拿輕放） 樣品成膜： 大約經(jīng)過 60 ～ 90 分鐘，梯度板上的涂層發(fā)生一系列的變化，乳膠漆用乳液水分蒸發(fā)后，聚合物分子相互作用，在適當(dāng)溫度下形成連續(xù)薄膜，高于該乳液 MFT 的部分成膜透明，低于 MFT 的部分發(fā)生規(guī)裂或產(chǎn)生白堊現(xiàn)象。這個明顯的分界線即為該乳液的低成膜溫度（MFT）確定成膜線后，根據(jù)其位置，用標(biāo)尺的細(xì)分刻度計算出準(zhǔn)確溫度。 五、詳細(xì)配置清單： 主機：一臺 有機玻璃罩：一個 電源線：一根（已裝好） 梯度板：一個（已裝好） 制冷源：一套（已裝好） 加熱管：一套（已裝好） 風(fēng)機：一個（已裝好） 溫控表：兩個（已裝好） 巡檢表：一個（已裝好） 溫度探頭：十八個（已裝好） 導(dǎo)管：兩根（已裝好） 保險管：四個 說明書：一份 合格證：一份
