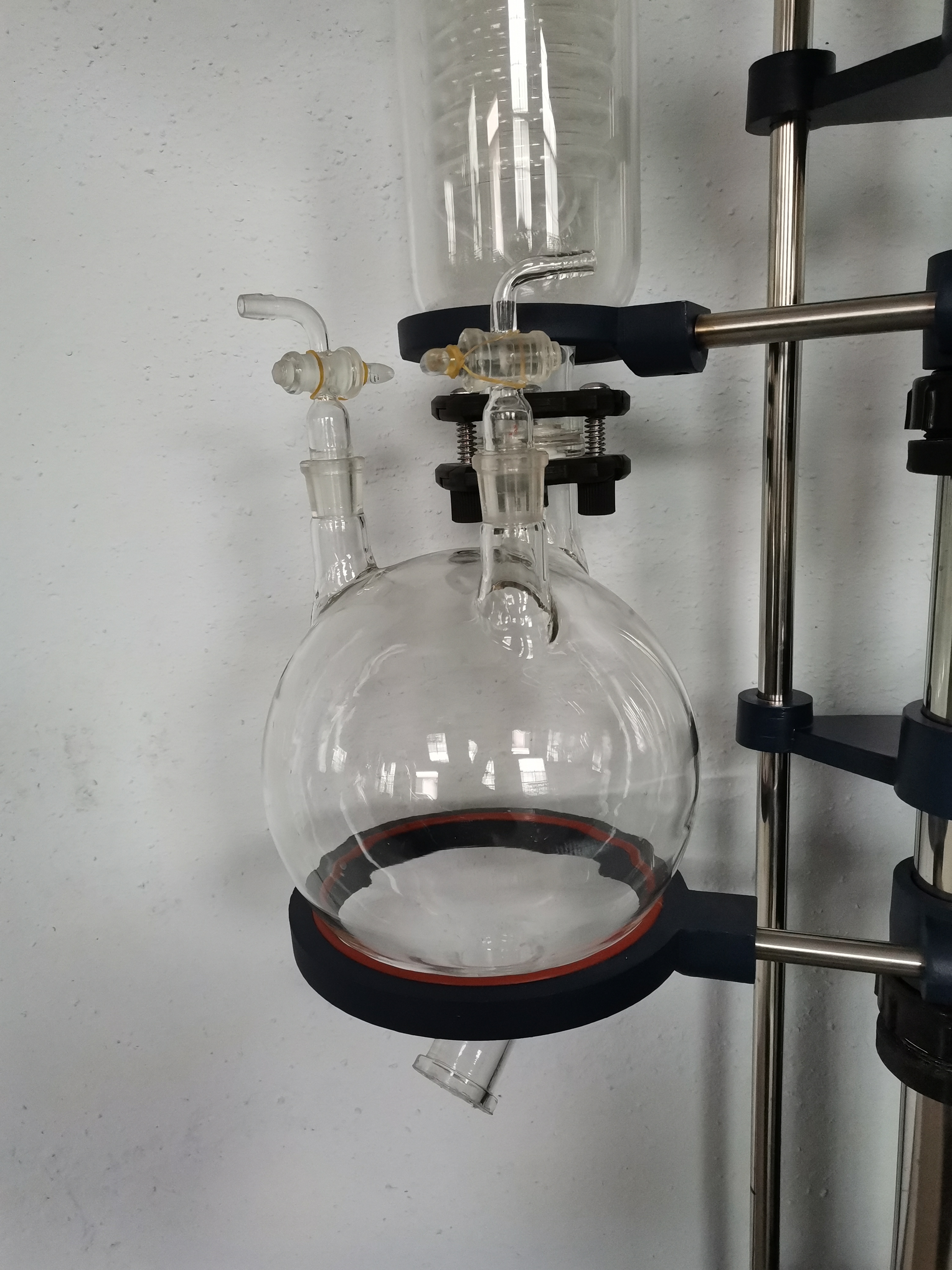

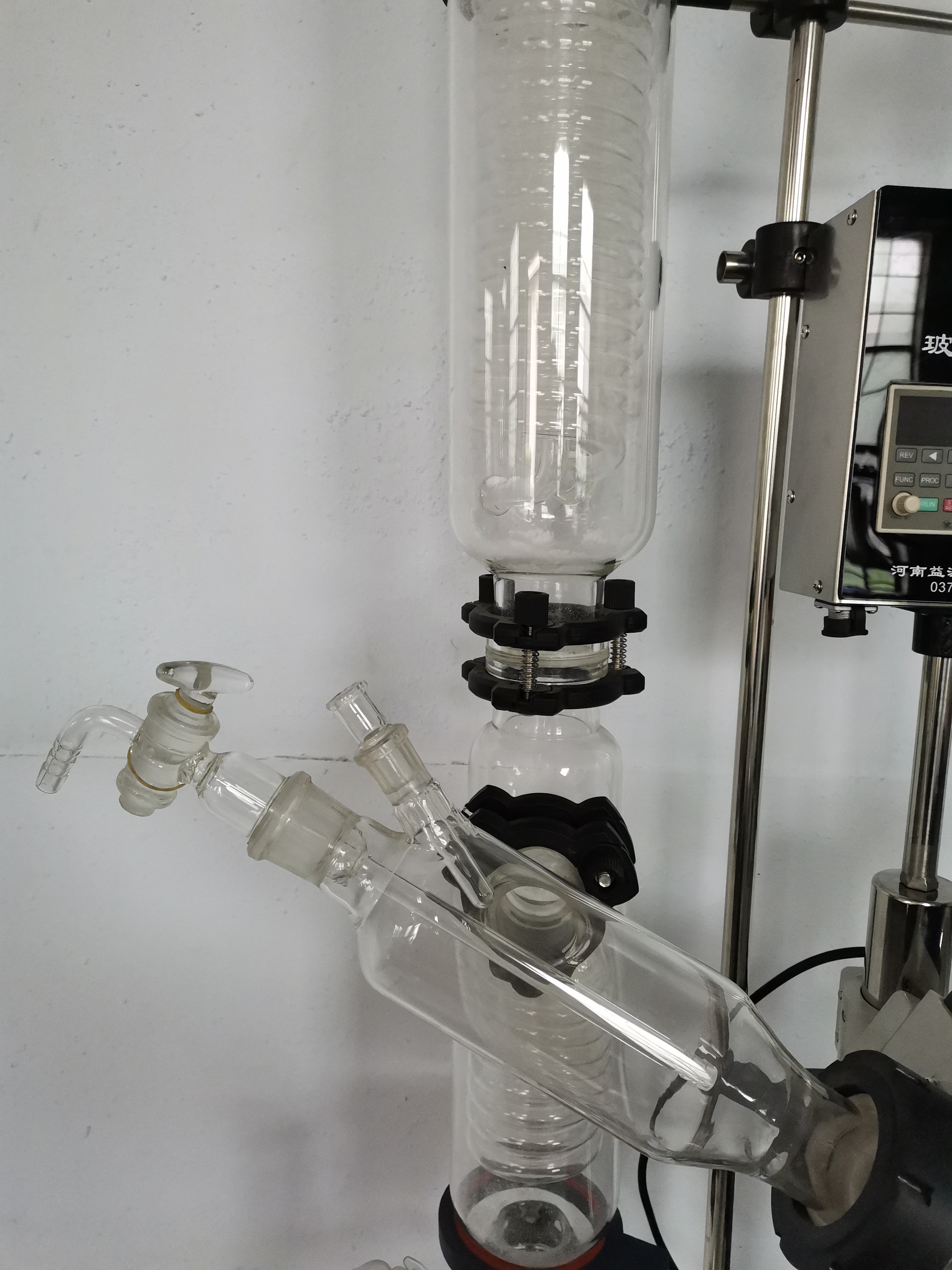

小型旋轉蒸發儀RE-1L

一、用途 旋轉蒸發器是醫藥、化工、生物制品等行業科研和生產過程 中蒸發、濃縮、結晶、干燥、分離、溶媒回收等過程必不可少的儀器 設備。旋轉蒸發器是在真空負壓條件下，利用恒溫加熱，薄膜蒸發的 原理研制而成。旋轉蒸發器用無級調速使玻璃旋轉瓶恒速旋轉，物料 在瓶壁形成大面積均勻薄膜，再由智能恒溫水浴鍋對旋轉瓶均勻加熱，在真空條件下高速蒸發，溶媒蒸氣經玻璃冷凝器冷卻，回收 于收集瓶。旋轉蒸發器設有加料接口，5 升以上旋轉蒸發器另設有放料口，便于蒸發過程中自動、連續工作;10 升以上配備雙冷凝器（主 冷、付冷）冷凝效果更佳，回收率更高。由于本儀器是在真空條件下 工作，且與物料接觸部分全部采用耐高溫高硼硅玻璃和聚四氟乙稀材 料，所以本儀器特別適用于對熱敏感性物料及對不銹鋼等金屬材料有 腐蝕的物料的濃縮、結晶、分離、溶媒回收。 本儀器接觸面積大、 蒸發效率高、使用方便、噪音低、密封可靠，可處理易發泡物料，且 規格齊全，已形成 2L、3L、5L、10L、20L、30L、50L、100L 等多種 規格產品，100L 旋蒸是本廠研發推出的大型旋蒸，便于客戶在 實際大規模生產中的需要。 二、蒸發條件 旋轉蒸發速度取決于三個條件： 1、真空度越高蒸發速度越快，水蒸發時真空度應不小于 0.096MPa。 2、水溫越高蒸發速度越快，但一般不要超過 80℃，具體按工藝要求。 3、冷卻水溫越低蒸發速度越快，用制冷水效果更佳。 三、操作程序 1、抽真空：打開真空泵后，發現真空打不上，應檢查各瓶口是否密封好，真空泵自身是否漏氣，旋轉軸處密封圈是否完好，外接真空管 中串聯一只真空開關可以提高回收率和蒸發速度。 2、加料：利用系統真空負壓，液料可在加料口上用四氟軟管吸入旋轉瓶，液料不要超過旋轉瓶的一半。本儀器可連續加料，加料時需注 意：①關掉真空泵；②停止加熱；③待蒸發停止后緩緩打開加料閥旋 塞，以防倒流。 3、加熱：本儀器配用專門設計的水浴鍋，必須先加水后通電，控溫 范圍 0-99℃可供參考。由于熱慣性的存在，實際水溫要比設定溫度 上沖2度左右，使用時可修正設定值。 4、旋轉：打開調速開關，調節旋扭至蒸發轉速。注意避開水浴 振動波。 5、接通冷卻水。 6、回收溶媒：關掉真空泵，打開加料開關放氣，取出收集瓶內溶媒。 四、旋轉蒸發儀主要技術參數 名稱 旋轉蒸發儀 型號 RE-201/1L 電源 220V/50Hz 操作環境 環境溫度≤40℃ 控溫范圍 室溫—99℃（可選擇油浴 200℃） 溫度調節精度 ±1℃ 真空表 表盤刻度顯示 蒸發瓶容積 1L（法蘭口） 收集瓶容積 1L（35#球磨口） 冷凝器 雙重立式 旋轉速度 數顯 0—120 轉/分 蒸發速度 ≥5L/h 電動功率 25W 浴鍋配置 手動升降 浴鍋容積 3L 浴鍋功率 2KW 控溫方式 智能恒溫數顯 電源電壓 220V/50Hz 尺寸 mm 670*350*960
