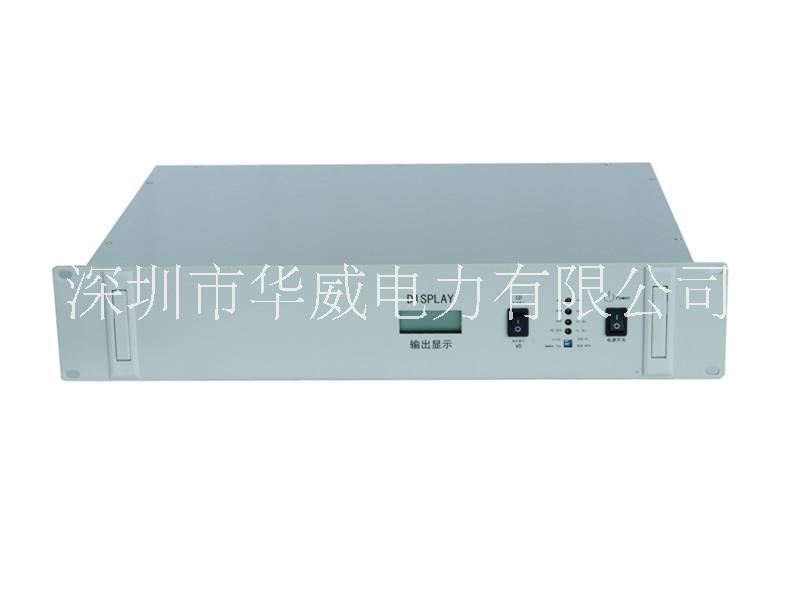

廣州通信機房*DC48V嵌入式通信電源

模塊并聯保護 每個模塊內部均有并聯保護電路，保證故障模塊自動退出系統，而不影響其它正常模塊工作。 ?過溫保護 過溫保護主要是保護大功率變流器件，這些器件的結溫和電流過載能力均有**值，正常工作情況下，系統設計留有足夠余量，在一些特殊環境下，如環境溫度過高、風機停轉等情況下，模塊檢測散熱器溫度超過75℃時自動關機保護，溫度降低到65℃時模塊自動啟動。 ?過流保護 過流保護主要保護大功率變流器件，在變流的每一個周期，如果通過電流超過器件承受電流，關閉功率器件，達到保護功率器件的目的。過流保護可自動恢復。測量功能 能夠自動測量模塊輸出電壓和電流以及模塊的工作狀態，并通過LCD顯示，使用者可以直觀方便的了解模塊和系統工作狀態。 ?故障*功能 液晶型LCD模塊在模塊出現故障時，模塊會發出聲光*，同時LCD上顯示故障信息，用戶能方便的對模塊故障進行定位，便于及時排除故障。 表頭型模塊則故障燈亮，故障原因?yàn)檩敵鲞^流輸出高壓過溫保護等。 ■請用戶在廠家指導的情況下調整面板上的均充浮充調整電位器，若調整過大模塊將保護，若要恢復請將電位器返回調整，重新開機后微調至設定值。 ?保護功能 ?輸入過欠壓保護 電網電壓波動大時，防止模塊長期工作在低電壓或高電壓的情況下導致模塊使用壽命縮短或損壞，模塊設有輸入過欠壓保護電路，出現過欠壓后模塊自動鎖死，電網電壓正常時，模塊可以自動恢復工作。 ?輸出過壓保護 輸出電壓過高對用電設備會造成災難性事故，為杜絕此類情況發生，我公司的高頻模塊內有過壓保護電路，出現輸出過壓后模塊自動鎖死，相應模塊故障指示燈亮，故障模塊自動退出工作而不影響整個系統正常運行。 整流模塊輸出高壓調整點為PCB板上的RV4，順時針調整電壓降低。 ?輸出限流保護 每個模塊的輸出功率受到限制，輸出電流不能無限增大，因此每個模塊輸出電流大限制為額定輸出電流的1.05倍，如果超負荷，模塊自動調低輸出電壓以保護模塊。 ?短路保護 整流模塊輸出特性如圖2，輸出短路時模塊在瞬間把輸出電壓拉低到零，限制短路電流在限流點之下，此時模塊輸出功率*小，以達到保護模塊的目的。模塊可長期工作在短路狀態，不會損壞，排除故障后模塊可自動恢復工作。
