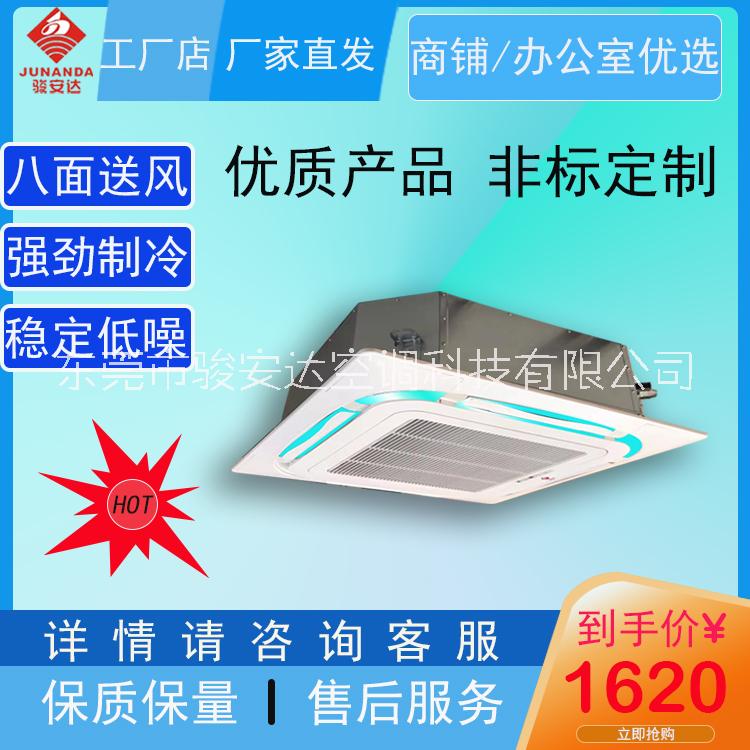

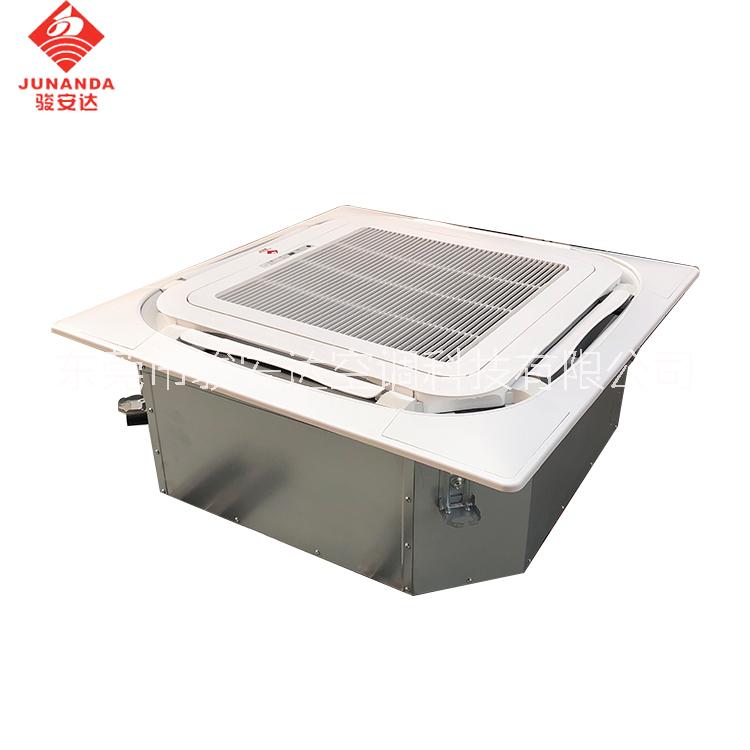

卡式風機盤管冷暖兩用八面出風吸頂式中央空調

中央空調風機盤管分類

風機盤管是中央空調系統中廣泛使用的末端設備，規范的全稱是中央空調風機盤管機組，可簡單分類如下：

中央空調風機盤管按照形式分為：

臥式暗裝、臥式明裝、立式暗裝、立式明裝、卡式五種；

臥式風機盤管按照厚度可以分成：超薄型、普通型；

卡式風機盤管按照有無冷凝水泵可以分成 ：普通型、豪華型；

中央空調風機盤管根據機組靜壓大小可以分成：0Pa、12Pa、30Pa、50Pa、80Pa等，這里是指機外靜壓；

中央空調風機盤管按照排管數量可以分成：兩排管、三排管；

還有兩管制和四管制之分：兩管制即普通風機盤管夏季走冷水制冷，冬季走熱水制熱；四管制風機盤管多用于一些比較豪華場所，可以同時走熱水和冷水，即可以根據需要有的房間制冷，有的房間取暖。

風機盤管的選用要注意：

在國外風機盤管樣本中，一般會給出不同機外靜壓下的風量及供冷量，以方便用戶選用。有些國外簡明樣本雖然僅給出名義風量，但其含義不同于我準規定，其一般是指一定機外靜壓下的風量值，所以名義風量相近的國外風機盤管，風量會比國產機組高出20％~50％。 同樣需要強調的是，使用國外簡明樣本時，須注意國外各公司往往執行不同的標準，名義風量的含義也會存在某些差異。所以選用時，好依據數據齊全的新樣本，或要求供貨廠家提供產品在不同機外靜壓下的風量及冷量值，以確定可靠性。

開發研制多種類型風機盤管：

選擇風機盤管機組，除供冷量滿足計算冷負荷要求外，還要求滿足其顯熱量和潛熱量的匹配滿足房間熱濕比的要求；風量則須滿足送風溫差、換氣次數及氣流組織等使用要求。隨著風機盤管機組的應用范圍不斷擴大，其所服務的空調房間的類型差別也會越來越大。不同性質、不同使用要求的空調房間，熱濕比是不一樣的，冷量的風量的匹配不應是一成不變的。即使空調要求和凈容積相同的房間，因氣象條件、朝向或圍護結構等差異，也會導致冷負荷的不同，顯然須使同不同結構特性的風機盤管，才能滿足房間的不同需求。而目前使用的風機盤管，多數是三排管，每排8根管的同一種形式，顯然是不能滿足不同房間要求的。即使冷負荷滿足要求，也有可能導致低負荷房間因風量和換氣次數不足而造成室溫梯度和波動幅度過大，降低空調精度和舒適性；如果使用相同風量的機組，又可能造成高負荷房間因供冷不足而無法保證溫、濕度要求。所以不同使用條件和要求的空調房間，應分別選用不同類型的風機盤管。 有的提倡發展兩排風機盤管，認為可以減少送風溫差、增加換氣次數，有助于提高空調精度和舒適性。同樣供冷量下，采用小溫差、大風量送風，會取得比大溫差、小風量送風更佳的空調效果；盤管采用多種水路設計。

目前我國生產的三排管盤管，不論長短，都采用相同的三進三出水路。為了降低水阻力、提高供冷量，不同長度的盤管須采用不同的水路設計。如開利的2×8盤管，則分別采用了二進二出、三進三出和四進四出三種不同水路。這些設想其本質是滿足房間的不同處理要求，具體選擇都要視應用場合而定。
