ACR320E多功能電力儀表

          ACR320E多功能網絡儀表是ACREL電氣股份有限公司自主研發生產的產品，該網絡儀表針對電力系統、工礦企業、公共設施、智能大廈的電力監控需求而設計的。它能測量所有的常用電力參數，如三相電流、電壓，有功、無功功率，電度、諧波等。由于該電力儀表還具備完善的通信聯網功能，所以我們稱之為網絡電力儀表。它非常適合于實時電力監控系統。

         該表具有很高的性能價格比，可以直接取代常規電力變送器及測量?jī)x表。作為一種的智能化、數字化的前端采集元件，該系列網絡儀表已廣泛應用于各種控制系統、SCADA系統和能源管理系統中。

下面以ACREL的ACR320E產品為例,介紹ACR320E多功能網絡儀表的功能及技術參數。

功能：LED顯示、全電參量測量(U、I、P、Q、PF、F);四象限電能計量;2DI+2DO;RS485通訊接口、Modbus協議。

適用環境

工作溫度：-10+45

儲存溫度：-25+70

相對濕度：95不結露

海拔高度：2500m

電磁兼容

靜電抗干擾實驗 級(IEC61000-4-2)

輻射抗干擾試驗 級(IEC61000-4-3)

電快速瞬變脈沖群干擾試驗 級(IEC61000-4-4)

浪涌抗干擾試驗 級(IEC61000-4-5)

射頻傳導干擾試驗 級(IEC61000-4-6)

l電磁場抗干擾試驗 級(IEC61000-4-8)

功能

可直接從電流、電壓互感器接入信號;

可任意設定PT/CT變比;

儀表顯示可滾動設置;

I/O開關量，繼電器報警輸出，420mA模擬量等功能模塊化設計;

多塊儀表可設置不同地址;

可通訊接入SCADA、PLC系統中;可與業界多種軟件通訊(Intouch, Fix, Citec，組態網等);

LED或藍屏背光LCD顯示，可視度高;

方便安裝，接線簡單，工程量小;

儀表采用失電保護電路，在失電情況下，數據保存不丟失，恢復電源后，儀表繼續運行;

四象限電能計量，分時計費， 大需量紀錄及12個月電能統計。

應用領域

能源管理系統

變電站自動化

配電網自動化

小區電力監控

工業自動化

智能建筑

智能型配電盤、開關柜

技術參數

網絡

三相三線、三相四線

精度等級

電流、電壓：0.2級，

功率、有功電能：0.5級，

頻率：0.05Hz，

無功電能：1級

輸入電流

額定值：AC1A、

過負荷： 1.2倍持續，瞬時10倍/10秒

功耗：<0.2VA

阻抗：<0.1Ω

輸入電壓

額定值：AC100V、400V

過負荷： 1.2倍持續，瞬時2倍/1秒

功耗：<0.2VA

阻抗：>200kΩ

工作電源

工作范圍 AC85-270V

頻率 50±5Hz，60±5Hz

功耗 <1W

工頻耐壓

2kV/1min交流有效值

開關量輸入

2、4或8路路干接點輸入，內置+5V電源

開關量輸出

輸出方式：2或4路繼電器常開觸點輸出

觸點容量：AC 250V/3A、DC 30V/3A

脈沖輸出

輸出方式:集電極開路的光耦脈沖，2路輸出

脈沖常數: 10000、40000、160000 imp/kWh

通訊

RS485接口

MODBUS-RTU協議

波特率38400、19200、9600、4800可設定

外形及安裝尺寸

     AC0E的面框尺寸為80mm*80mm,開孔尺寸為76mm*76mm, 安裝深度為91mm。安裝方式為嵌入式，固定方式為擠壓式。LED顯示

     AC0EL的面框尺寸為80mm*80mm,開孔尺寸為76mm*76mm, 安裝深度為91mm。安裝方式為嵌入式，固定方式為擠壓式。LCD顯示

     ACR220E的面框尺寸為96mm*96mm,開孔尺寸為88mm*88mm, 安裝深度為85mm。安裝方式為嵌入式，固定方式為擠壓式。LED顯示。

    ACR220EL的面框尺寸為96mm*96mm,開孔尺寸為88mm*88mm, 安裝深度為85mm。安裝方式為嵌入式，固定方式為擠壓式。LCD顯示。

ACR320E的面框尺寸為120mm*120mm,開孔尺寸為108mm*108mm, 安裝深度為85mm。LED顯示。

    ACR320EL的面框尺寸為120mm*120m 開孔尺寸為108mm*108mm, 安裝深度為85mm。LCD顯示。

范例

型 號：ACR320E

輔助電源：AC/DC220V

輸入信號：380V 600A/5A 2DI/2DO

電 網：三相四線

通 訊：RS485/Modbus-RTU

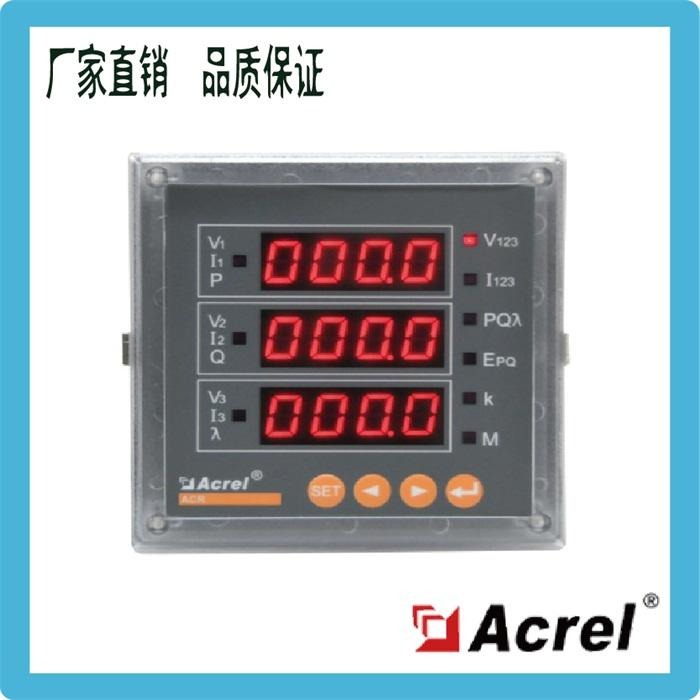

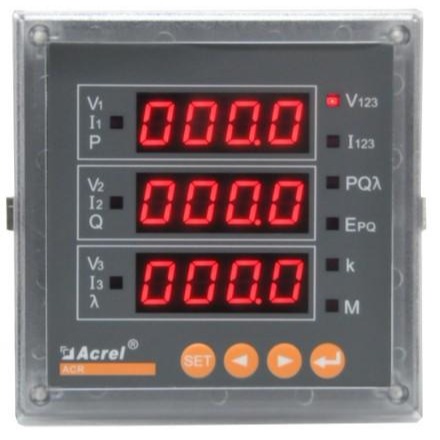

產品圖片：
