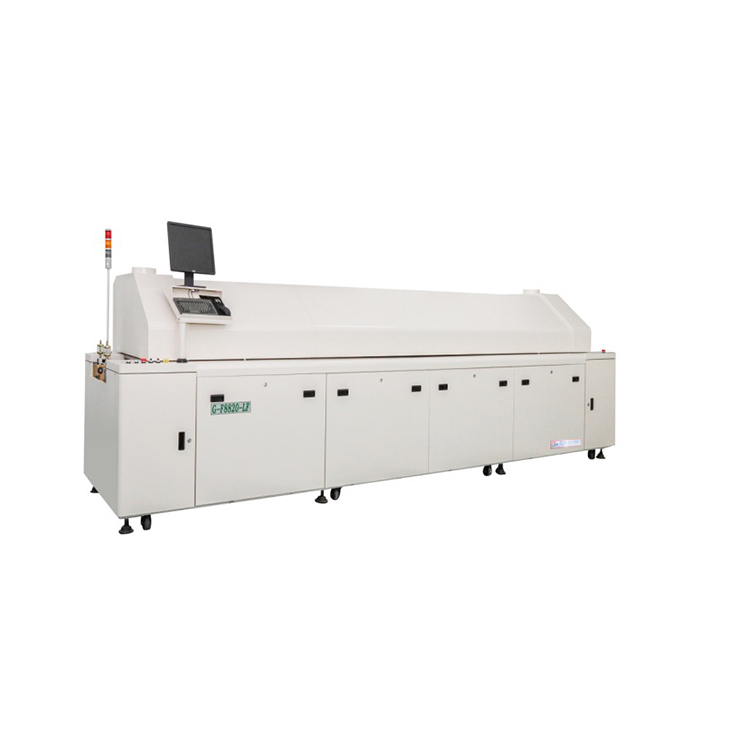

無鉛環保中型回流焊機器 晉力達8溫區回流焊接設備

回流焊廠家產品展示

1.溫控驅動采用瑞士CARLO GAZZI大電流固態繼電器無觸點輸出，安全、可靠，結合三菱PLC溫控模塊特有的模糊控制功能，每0.2秒監視外界溫度及熱量值的變化，以最小脈沖控制發熱器件，快速作出反應，保證溫控精度±1℃，機內溫度分布誤差在±2℃以內，長度方向溫度分布符合IPC標準。

2.溫控系統采用日本三菱模塊控溫，通過PID智能運算，自動控制發熱量，模糊控制功能增加超調與抑制功能并快速響應外部熱量變化的功能，最快速度響應外部熱量的變化并通過內部控制保證溫度更加平衡。

3.發熱源采用瑞士鎳鉻雙層螺旋發熱絲，模塊化設計，熱量充足，方便維修拆裝。

4.增壓馬達采用臺灣三越高溫高速無極調頻馬達，耐高溫工作，耐用，運風平穩,震動小,噪音小。

5.上爐體使用雙電動絲桿整體開啟，靜音穩定，便于爐膛維護。配合UPS不間斷電源，保證產品在停電狀態可安全送出。

6.設備自帶三通道爐溫測試系統，可對測試曲線圖保存、調取、打印。每個溫區可隨時查看實時溫度曲線圖，滿足客戶對監控爐溫的高要求，具溫度超差、故障診斷、聲光報警。

7.加熱系統配備分段加熱功能，自動監測爐內產品吸熱量智能控溫，無產品時自動降低加熱頻率，吸熱產品進爐時自動提高加熱頻率，具有高智能化，智能省電的功能，也能降低對電源的負載要求，有效延長加熱體的壽命，功率充沛，升溫迅速，從室溫至恒溫約15分鐘。

8.SSR散熱器，散熱效率大幅度提高，有效地延長固態繼電器的使用壽命。

9.主要配件全部采用國際品牌，確保整個系統的可靠性。

10.可選配氮氣系統，包括氮氣密封結構及管道，氮氣流量計，氧濃度分析儀，氮氣流量為30-40m?/小時，可選擇融錫區沖氮或全程沖氮減少焊點氧化，保證焊接質量，每個溫區可自由關閉沖氮通道。

11.冷卻系統由二段700mm常溫冷卻風冷卻，可選配外置冷風機冷卻或冷凝管冷卻+外置冷水機，有利于PCB焊接后的充分冷卻，可形成的冷卻曲線（冷卻速率大于7℃\秒，在很短的時間內形成共晶體，從而達到可靠的焊接效果）循環水冷卻，冷卻均勻迅速，錫點圓滑，光亮。

可靠平穩的傳輸系統

1.傳動系統采用臺灣臺拓無極變速馬達、臺灣臺達變頻器驅動，配合1:150的渦輪減速器，運行平穩，速度0-2000mm/min無極可調，并有準確的實際速度顯示。

2.采用獨立滾輪結構及托平支撐，結合配套的不銹鋼網帶，運行平穩，速度可達±20mm/min。

3.傳送帶采用回流焊不銹鋼乙字網帶，耐用耐磨。長時間使用不輕易變形，對于重型產品可選配人字形承重網帶，載重100KG產品不變形。

4.導軌采用特制鋁型材一體式結構，并進行加硬陽極氧化處理，耐磨耐高溫不變形。全新第三代多段固定支撐及傳動結構，配備中央支撐絲桿，同步調節導軌，保證導軌的寬度一致，導軌和網帶同步運行無偏差。（選配）

穩定可靠的電氣控制系統

1. 延時開關保護功能,停機后均勻降溫,防止不均勻降溫而產生傳輸部件變形。
2. 斷電保護功能,保證斷電后PCB板正常輸出而不致被高溫損壞。
3. 全電腦控制功能，通過RS485通訊實現電腦對設備的完全控制，穩定抗干擾，電腦可顯示監控打印實時溫度曲線、三通道爐溫測試子程序，保存各類設置整套工藝數據參數?？蛇x配產品自動跟蹤系統，軟件界面能反饋并顯示產品在爐內的位置，可更直觀的了解產品在每個溫區停留時間、溫度。

回流焊產品結構描述

采用Windows2000操作界面,中文,英文自由切換，易于操作；
外型輪廓分明，結構合理；

回流焊保溫系統采用耐高溫保護系統,爐膛均采用特殊不銹鋼制作,適合于無鉛焊接，保護環境；

帶有導軌鏈條傳輸裝置，可與貼片機直接接駁，無須人工放板

每個溫區采用獨立運風，風速均勻合理；

回流焊具有異常斷電，網、鏈可延時功能；

自動定時加油潤滑裝置;

回流焊內設UPS備用電源，停電時PCB仍可安穩輸出；

PCB流動方向從左到右，從右到左任選；

外置強制冷卻裝置，確保焊點結晶效果（Option）；

開機升溫速度快，只需15分鐘，保溫效果好，

特制運風電機及異形發熱絲設計，無噪音，無震動；

回流焊具有完善的越溫度曲線測試、分析、存儲、調用及打印功能.

臺灣STK馬達、臺達變頻器驅動進口316不銹鋼運輸網帶，平穩不變形
