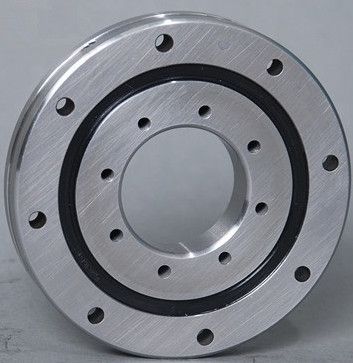

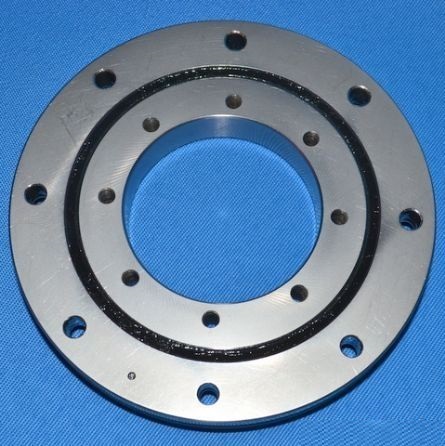

精密交叉滾子軸承廠家 精密交叉滾子軸承哪家好 RU148 精密交叉滾子軸承

RU148 精密交叉滾子軸承 精密交叉滾子軸承哪家好

交叉滾子軸承內部結構采用滾子呈90°相互垂直交叉排列，滾子之間裝有間隔保持器或者隔離塊，可以防止?jié)L子的傾斜貨滾子之間相互磨察，有效防止了旋轉扭矩的增加。另外，不會發生滾子的一方接觸現象或者鎖死現象;因?yàn)闈L子在呈90°的V型溝槽滾動面上通過間隔保持器被相互垂直排列，這種設計使交叉滾子軸承就可以承受較大的徑向負荷、軸向負荷及力矩負荷等所有方向的負荷。

1.RU 型(內外環一體型)

由于已進行了安裝孔的加工，所以不需要固定法蘭和支撐座。 另外，由于采用帶座的一體化內外圈結構，安裝對性能幾乎沒 有影響，因此能夠獲得穩定的旋轉精度和扭矩。 能用于外圈和內圈旋轉。

2.RB（外圈分割型、內圈旋轉用 ）

此型號為交叉滾子軸承的基本型，帶有被分割的外圈和與主體形成一體化的內圈。它適合用于要求內圈旋轉精度的部位。例如,它可用于工具機的轉位工作臺的旋轉部分。

3.RE 型（內圈分割型 、外圈旋轉用 ）

主要的尺寸與 RB 型相同。它適合用于要求外圈旋轉精度的部位。

4.RA（外圈分割型 、內環旋轉用）

此型號是將 RB 型內外圈厚度減小到極限的緊湊型。適合于需要重量輕、緊湊設計的部位。例如機器人和機械手旋轉部。

5.RA-C（單一裂縫型 ）

主要的尺寸與 RA 型相同。 由于該型號為外圈一個缺口結構，外圈也具有高剛性，因此也可用于外圈旋轉。

交叉滾子軸承的特點
在交叉滾子軸承中,因圓柱滾子在呈 90°的 V 形溝槽滾動面上通過間隔保持器被相互垂直地排列。這
種設計使得單個軸承就可承受徑向負荷、軸向負荷及力矩負荷等所有方向的負荷。
盡管內外圈的尺寸被-小限度地小型化,但是交叉滾子軸承仍具有高剛性,所以-適合于工業用機器
人的關節部或旋轉部、加工中心機的旋轉工作臺、機械手旋轉部、精密旋轉工作臺、醫療機器、測量?jī)x、
IC 制造裝置等的用途。
【高旋轉精度】
因在垂直排列的滾子間裝有間隔保持器,防止了滾子的側倒或滾子的相互摩擦,所以能防止旋轉 扭矩
的增加。另外 , 與以往使用鐵板保持器的類型相比 , 不會發生滾子的一方接觸現象或鎖死現象。即使被
施加壓力,也能獲得穩定的旋轉運動。
并且,因內圈或外圈是分割的構造,軸承間隙可調整。另外,即使被施加預壓,也能獲得高精度的旋轉運
動。
【操作容易】
被分割的內圈或外圈,在裝入滾柱和間隔保持器后,與交叉滾子軸承固定在一起,以防止互相分離,故
安裝交叉滾子軸承時操作十分簡單。
【防止?jié)L柱側倒】
通過間隔保持器使?jié)L子間的相互摩擦消失 , 還防止了滾子的側倒,從而能獲得穩定的旋轉扭矩。
【大幅度地提高了剛性（比傳統型號提高 3～4 倍）】
與使用雙列薄形角接觸球軸承不同,由于滾子為交叉排列,因此只用 1 個交叉滾子軸承就可承受 各個
方向的負荷。并且與傳統型號相比,剛性被提高了 3～4 倍。
