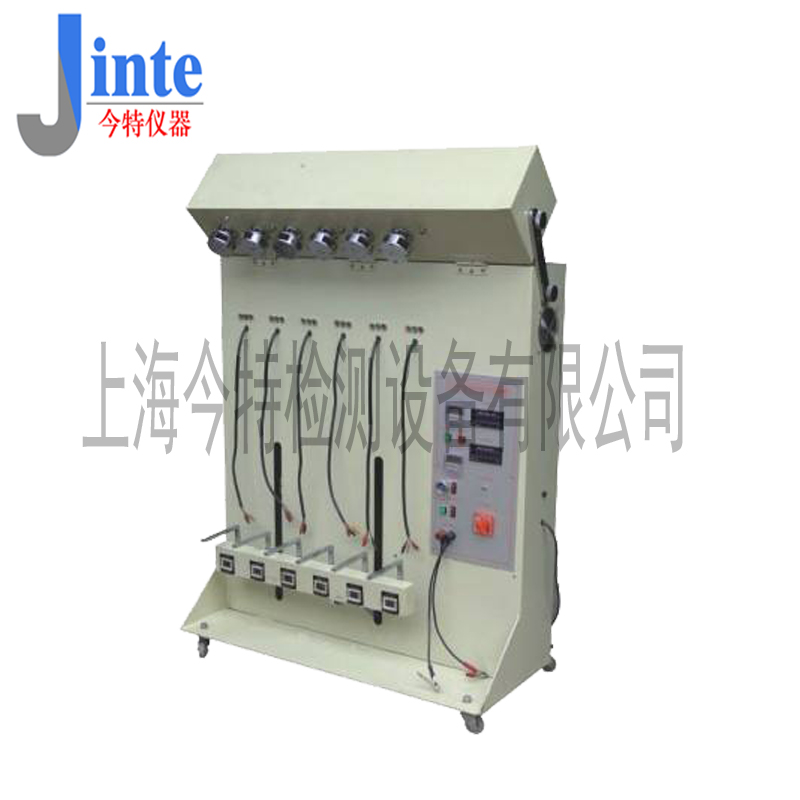

線材電線柔軟度試驗機曲撓試驗機

JT6607電線電纜曲饒?jiān)囼?yàn)機 一、適用范圍： 適用于檢測橡塑膠絕緣和護套之軟電纜在負載的動態下曲撓試驗并在試驗中檢測出下列電線電纜故障并停機：（1）導體斷路 （2）導體之間短路 （3）電纜試樣與滑輪之間短路。本儀器可選用多種試驗負載，滿足電線電纜生產企業和檢驗部門對電線電纜等軟線做動態曲撓試驗不同試驗要求。試驗方法：取試件約7m長，中段撓于規定直徑之兩個圓輪上，試件兩端施加荷重，并接通電流，然后以二輪0.33m/min或三輪0.1m/min之速度，1m行程，移動圓輪，使試件往復彎曲拉伸。當斷線或到達設定次數時，會自動停機，取下試件評定其耐撓曲性質。 二三輪曲撓儀適用于測定額定電壓450/750V以下，兩芯或兩芯以上聚氯乙烯絕緣電纜或橡皮絕緣及特軟電線的機械強度，本儀器可選用多種試驗負載，滿足電線電纜生產企業和檢驗部門對電線電纜等軟線做動態曲撓試驗不同試驗要求。 二、符合標準： 本儀器是根據Gb5013.2，IEC60245-2，DIN VDE0282，Gb5023.2，IEC60227-2，DIN VDE 0281等標準要求。該儀器應具備外觀設計新穎、性能結構可靠、操作方便、一機兩用、測試數據準確性高的特點。 三、試驗方法： 取試件約7m長，中段撓于規定直徑之兩個圓輪上，試件兩端施加荷重，并接通電流，然后以0.33m/sec之速度，1m行程，移動圓輪，使試件往復彎曲拉伸。當斷線或到達設定次數時，會自動停機，取下試件評定其耐撓曲性質。 四、主要技術參數: 二輪 （1）電源電壓：AC 380 V三相四線。 （2）電機功率：200 W。 （3）小車行程：≥1 m。 （4）小車行速：0.33 m/s(可調)。 （5）試樣電壓：180V/450 V（可調）。 （6）試樣長度：5000 mm。 （7）試樣電流：0-35 A（可調）。 （8）計數表：往返15000次可預置。 （9）滑輪直徑：φ60、φ80、φ120、φ160、φ200（各有2個）?；喼睆娇梢愿鼡Q。 （10）重錘質量：0.5 kg、1.0 kg、2.0 kg、3.0 kg、4.0 kg各二個。 三輪 （1）電源電壓：AC 380 V三相四線。 （2）電機功率：200 W。 （3）小車行程：≥1 m。 （4）小車行速：0.1 m/s（可調）。 （5）試樣電壓：180V/450 V（可調）。 （6）試樣長度：5000 mm。 （7）試樣電流：0-35A（可調）。 （8）重錘質量：21N、28N、42N各二個。 （9）滑輪直徑：φ40、φ45、φ50各3個。 四、測試： 4.1測試試樣類型：二芯單相、二芯三相、三芯三相、三芯四相。 4.2測試方式：空載、單相（二芯）、三相（三相三線/三相四線）、五芯以上的電纜和小于18芯的電纜可任選擇。 4.3被測試樣失效檢查： （1）電流表指示：A、B、C相斷線并自動停機。 （2 電流指示：A/B、A/C、B/C短路并鳴鐘報警自動停機。 （3）電流指示：A、B、C與滑輪短路鳴鐘報警并自動停機。 （4）五芯以上的試樣不加負載電流只要將線芯串連在一起接在V-V上，如有斷路自動停車。
