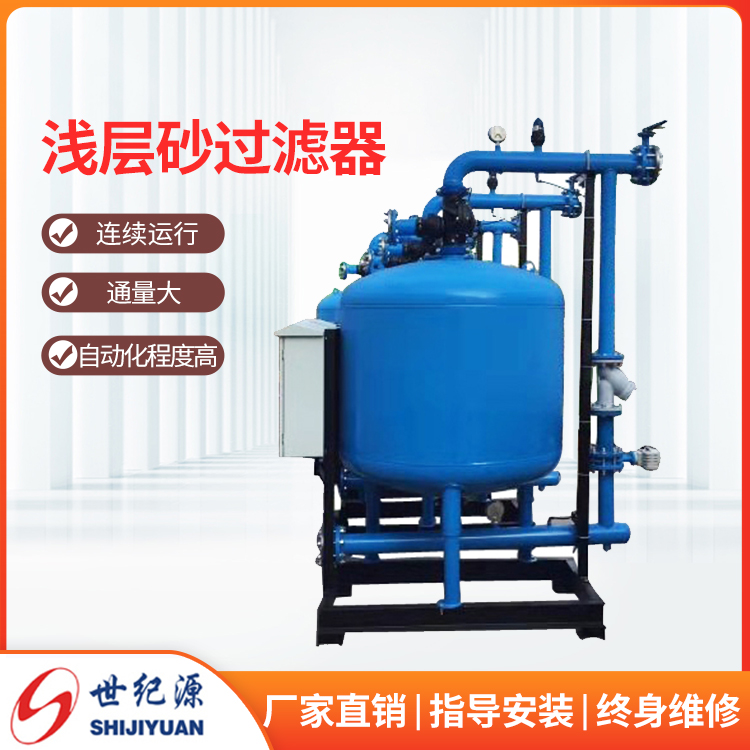

淺層砂過濾器

型號 SJY-Q3
流量  120-150 m?/h
濾料粒徑  粗過濾
粗過濾  120-150
精過濾  45-75
進出水口總管  DN150
排污口總管  DN100
外形尺寸  (m)  3.96 x 1.22 x 2
設備重量kg(含濾料)   3000kg
工作壓力（MPa）  0.15-0.5可根據客戶需求定制
壓力損失（MPa）  0.05
介質溫度 (℃)  3-60
環境溫度 (℃)  3-60
單臺反沖洗歷時 (s)  60s

反沖洗水耗 (L /Time) 240-300

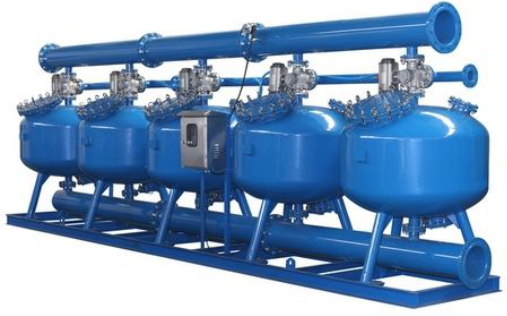

淺層介質過濾器是由多個標準高速砂缸單元組成，內部設有獨特的布水器和集水器，擁有獨特的自動沖洗閥，可實現在正常系統運行中多個標準高速砂缸逐個單獨的反沖洗，全自動程序控制。具有反沖洗用水量小，設備安裝方便，易于操作等優點；該設備流量大，無需維護；根據不同的用戶要求，有立式和臥式兩個系列，適用于多個領域的水質處理需求。

工作原理

1、過濾狀態

當系統處于過濾狀態時,原水通過獨特的布水器均勻布水,水以層流狀態通過濾器內的填料層。過濾器底部有多個均勻分布的集水器,將過濾后的水均勻地收集并引出,平流過濾,可以使過濾器在高流速下仍可達到較好過濾的效果。

2、反洗狀態

隨著雜質在填料層中不斷聚積,內部壓頭損失將不斷增大。當進、出水壓頭損失達到設定值時,系統啟動自動沖洗閥，使其一臺標準砂缸轉換至反洗狀態,反洗時間為1-3分鐘，此時系統中其它標準單元砂缸仍然在過濾，過濾后的清潔水部分用來反洗標準單元砂缸,其余仍送到用戶處；反沖洗污水則通過自動閥的反洗排水口被排出。反沖洗結束，標準單元砂缸內部壓頭損失減小到合理范圍后,該單元砂缸恢復到過濾狀態,下一個標準單元砂缸則進入反洗狀態，所有砂缸依次清洗完畢，系統恢復到過濾狀態。

系統構成

淺層介質過濾器分為過濾系統和控制系統。過濾系統通常由獨特的布水器和集水器，自動沖洗閥門，進出口管道，排污管道和各種過濾介質構成。

控制系統通常由PLC及電器元件，壓差控制器，自動沖洗閥構成，可實現在正常系統運行中，多個標準高速砂缸逐個單獨的反沖洗，全程自動控制。

產品特點

淺層介質過濾器具有以下特點：

1、 該設備可添加多種過濾介質，過濾面積大，壓力損失小，可實現大流量、高精度過濾，傳統過濾器則很難實現。

2、排污控制方式多樣：自動控制、壓差控制、手動控制。

3、清污時逐個進行，沖洗用水量小，清洗時不間斷供水，不斷流。

4、長期運行費用低，省電、省水、省人工費用：

（1）省電：系統擁有獨特的自動反沖洗閥，逐個輪流反沖洗，無需設置反沖洗水泵。

（2）省水：反沖洗所用的水是過濾過的清潔水單個罐的反沖洗水量?jī)H為1m3/分，反沖洗時間通常為1-3分鐘。

（3）省人工費用：整套系統全自動運行，無需人工干預，維修、維護方便，管理費用低。
