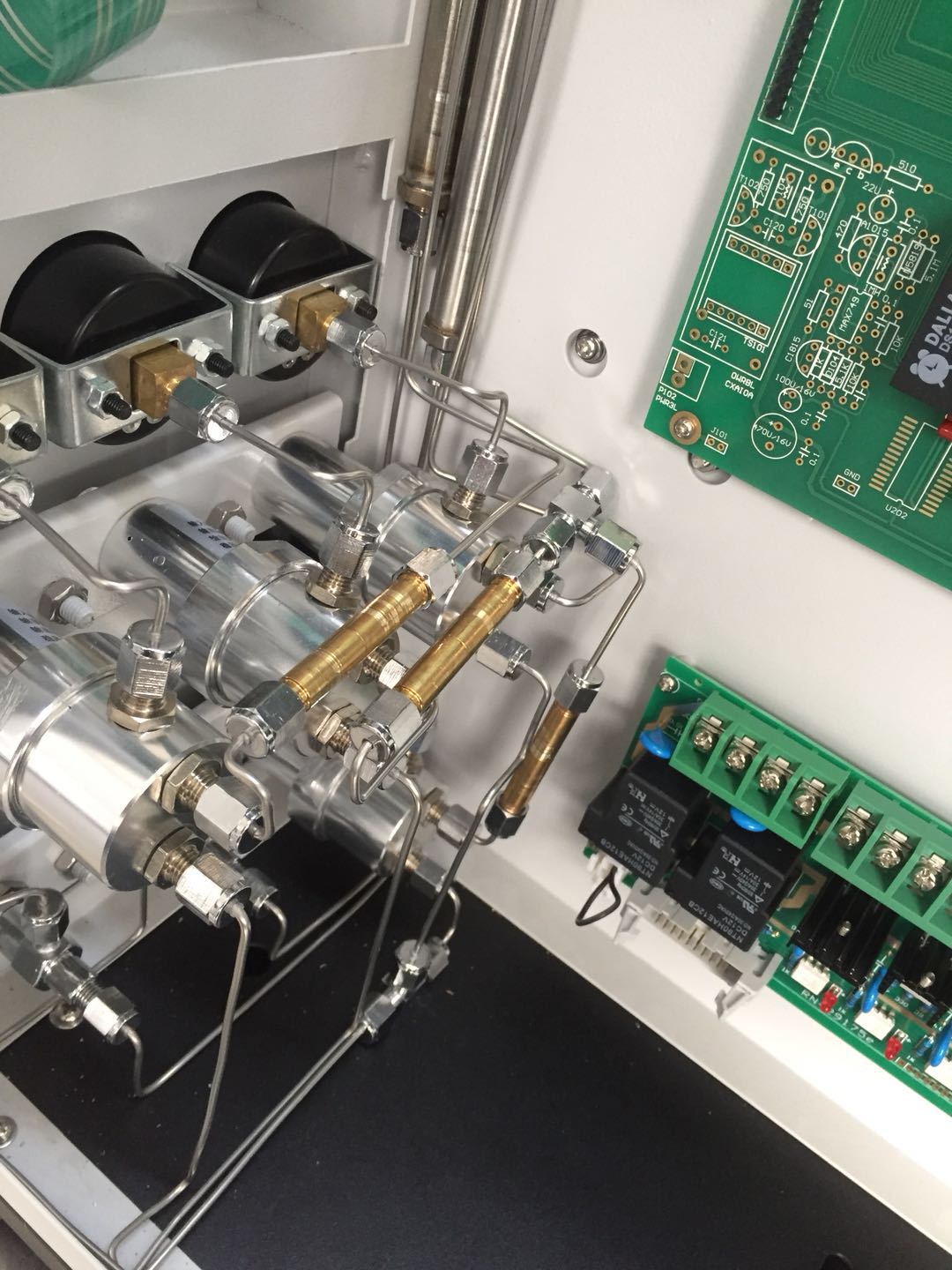

煤 氣 礦井氣全分析氣相色譜儀

適用范圍：

         水煤 氣、半水煤 氣、焦?fàn)t煤 氣、人工煤 氣、轉爐煤 氣、高爐煤 氣、沼 氣、氨合成轉化爐工藝氣等的快速分析；也適用于H2、 CO2、O2、N2、CO、CH4 混合氣體的分析

焦?fàn)t煤 氣，又稱焦?fàn)t氣，英文名為Coke Oven Gas(COG)，由于可燃成分多，屬于高熱值煤 氣，粗煤 或荒煤 氣。是指用幾種煙煤配制成煉焦用煤，在煉焦?fàn)t中經過高溫干餾后，在產出焦炭和焦油產品的同時所產生的一種可燃性氣體，是煉焦工業的副產品。焦?fàn)t氣是混合物，其產率和組成因煉焦用煤質量和焦化過程條件不同而有所差別，一般每噸干煤可生產焦?fàn)t氣300~350m3（標準狀態）。其主要成分為氫氣（55%~60%）和甲 烷（23%~27%），另外還含有少量的一氧 化碳（5%~8%）、C2以上不飽和烴（2%~4%）、二氧 化碳（1.5%~3%)、氧氣(0.3%~0.8%))、氮氣(3%~7%)。其中氫氣、甲 烷、一氧 化碳、C2 以上不飽和烴為可燃組分，二氧 化碳、氮氣、氧氣為不可燃組分。

高爐煤 氣是高爐煉鐵生產過程中副產的可燃氣體。它的大致成分為二氧 化碳6-12%、一氧 化碳28-33%、氫氣1-4%、氮氣55-60%、烴類0.2-0.5%及少量的二氧 化硫。它的含塵濃度10-50克/立方米(標況)，產塵量平均為50kg/t(生鐵)-75kg/t(生鐵)。粉塵粒徑在500μm以下，主要是鐵、氧化亞鐵、氧化鋁、氧化硅、氧化鎂和焦炭粉末。

分析項目：

1、焦?fàn)t煤 氣中常量組分：H2、 O2、 N2、 CO、 CO2 、CH4、C2H4 、C2H6、 C3H6 、C3H8

2、焦?fàn)t煤 氣中硫化物的組分：H2S、CS2、COs、噻 吩、 乙硫 醇等

3、焦?fàn)t煤 氣中的苯系物：苯、甲 苯、二甲 苯、萘等組分。

檢測器技術指標：
氫火焰離子化檢測器（FID）
● 檢測限：Mt≤5×10-12g/s （正十六烷）；
● 噪音：≤2×10-14A（0.02mv）
● 漂移：≤1.5×10-13A/30min（0.15mv/0.5h）
● 線性范圍： ≥107

● 使用溫度：≤450℃
熱導檢測器（TCD）
● 靈敏度：S≥3000mV.ml/mg(正十六烷)

● 噪聲：≤20μV
● 基線漂移：≤150μv/30min


主要特點和優勢

1.   柱負荷大，自動化程度高

2.   單通道分析

3.   經久耐用的填充柱

4.   可縮短，犧牲分離度

5.   工作站提供天然氣計算軟件

6.   適用于所有要求分離H2、CO2、CO、N2、O2、 C1烴類的應用。

配置：

1只十通閥2根色譜柱， TCD檢測；其中十通閥具有進樣和順序反吹功能；色譜柱1為CO2分離柱，可把樣品氣體分為兩大部分，一部分為CO2，另一部分為包括H2 、O2、N2、CO、CH4在內的混合氣體，此混合氣體經過柱

2進行分離，當混合氣體離開柱1而CO2仍然保留在柱1的時候，十通閥變換柱序，其中柱1成反吹狀態，反吹CO2進入TCD檢測器；該配置實用性強，分析效率高檢測靈敏度0.005%～
