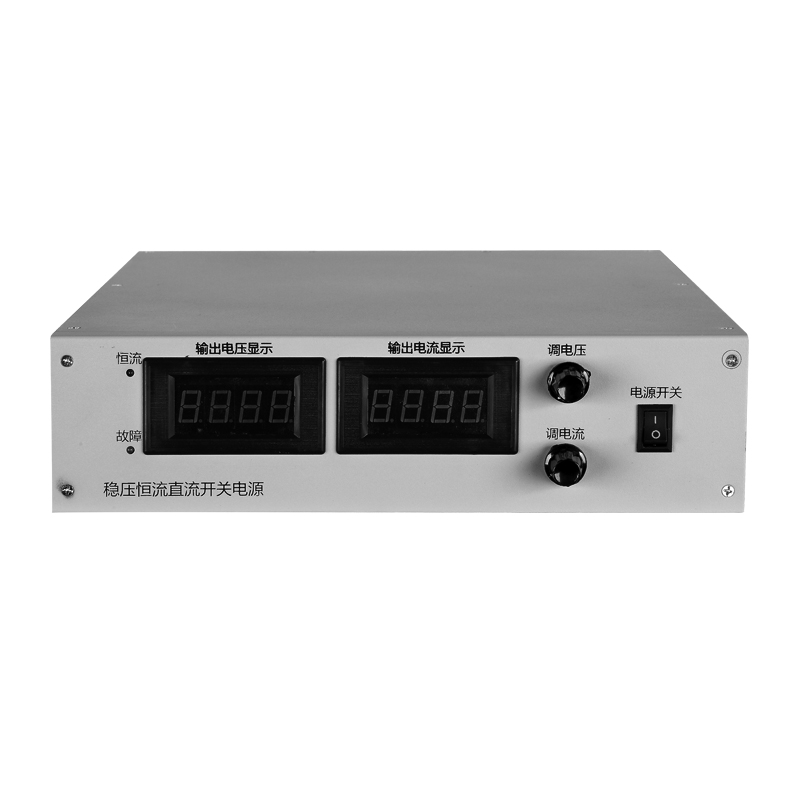

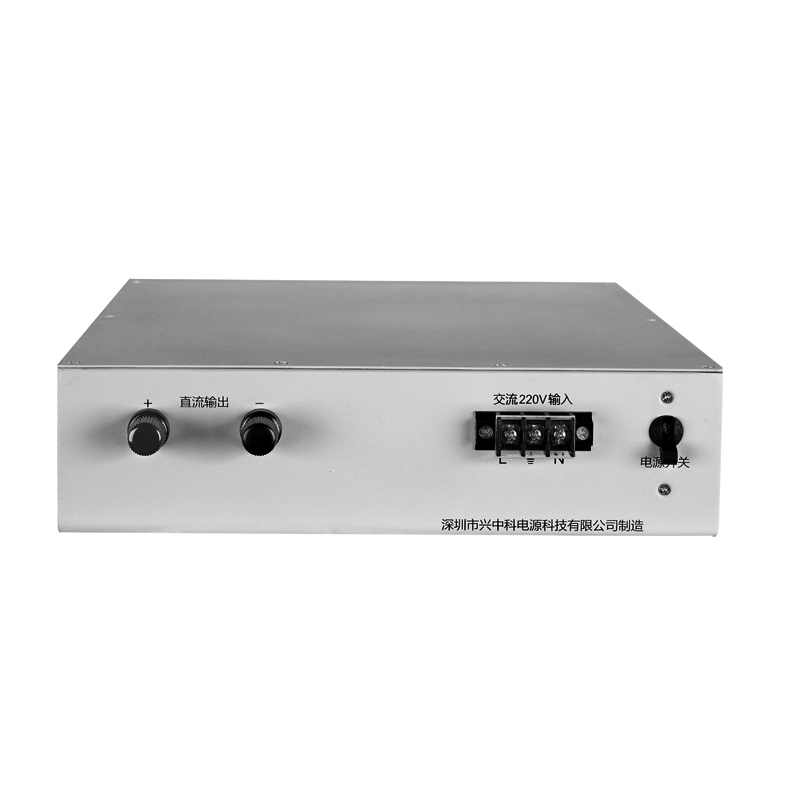

廠家直銷ZK-PS-80V30A直流開關電源按要求定做

直流開關電源就是用通過電路控制開關管進行高速的導通與截止，將交流電提供給變壓器進行變壓轉換成高頻的直流電，從而產生所需要的一組或多組電壓！轉化為高頻交流電的原因是高頻交流在變壓器變壓電路中的效率要比50HZ高很多，所以開關變壓器可以做的很小，而且工作時不是很熱！成本很低。如果不將50HZ變?yōu)楦哳l那開關電源就沒有意義。 工作原理： 交流或直流的輸入電壓經“輸入陷波”電路后到“整流濾波”電路，得到高壓(約300V)直流電壓?！肮β兽D(zhuǎn)換”將高壓直流逆變成約35kHz的高頻交流，經高頻變壓器變換到輸出所需的電壓，再經高頻整流濾波得到輸出電壓?？刂齐娐穼敵鲭妷汉洼敵鲭娏魅?，閉環反饋后產生脈寬調制(PWM)信號控制“功率轉換”電路，使輸出電壓或電流保持穩定。 “輔助電源”也是由開關電源構成。由于完全取消了工頻變壓器，因而具有交流、直流兼容輸入功能。輸出穩壓和恒流都是從輸出側取樣，因而能做到高度穩定可靠。 “保護電路”提供風扇溫控、過熱保護、輸出過壓過流短路等保護功能。 主要技術參數如下： 1 輸入電壓：單相 AC220V±15%，50Hz； 2 輸出穩壓值可調范圍：0～80V；輸出恒流值可調范圍：0～30A。 3 源電壓調整率：穩壓≤0.5％；負載調整率：穩壓≤1％；恒流≤2％。 4 整機效率：≥86％；紋波電壓：總紋波電壓Vpp≤1%。 5 輸出電壓：顯示準確度±1.5%；輸出電流：顯示準確度±2%。 6 開機輸出電壓過沖：≤2％。 7 絕緣電阻：輸入－輸出：≥20MΩ；輸入－機殼：≥20MΩ；輸出－機殼：≥80MΩ。 8 絕緣強度：輸入－輸出：AC1500V，10mA，1分鐘；輸入－機殼：AC1500V，10mA，1分鐘；輸出－機殼：AC1500V，10mA，1分鐘。 9 整機過熱保護溫度閥值：(75～85)℃。 10 平均無故障時間：≥50000h。 11 外形尺寸：300（寬）*80（高）*370（深）；整機重量：凈重約10kg。 12 散熱風道：內部散熱風道左進右出。 應用領域： 產品廣泛應用于工業自動化控制、設備、科研設備、LED照明、老化設備、工控設備、通訊設備、電力設備、儀器儀表、醫療設備、半導體制冷制熱、空氣凈化器，電子冰箱，液晶顯示器，視聽產品，污水處理、安防及其它所需直流電源供應的場合。
