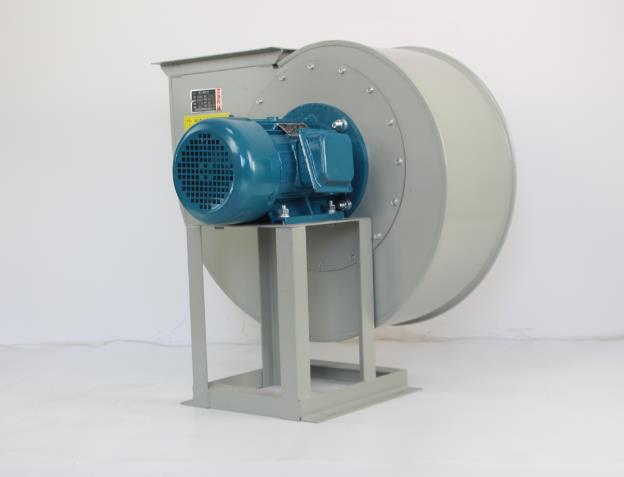

B4-72-A型防爆鼓風機

4-72-1離心通風機｜B4-72-1離心通風機｜風機｜防爆風機 　　【風機特點】 　　4-72型風機中NO2.8-6主要由葉輪、機殼、進風口等競部分分配直聯電機而組成，NO8-20除具有上述部分外，還有傳動部分等。 　　◆葉輪由10后傾的機翼型葉片、曲線型前盤和平板后盤組成，用鋼板或鑄鋁合金制造，并經動、靜平衡校正，空氣性能良好，效率高，運轉平穩。 　　◆機殼做成三種不同型式。NO2.8-12機殼作成整體，不能拆開，6-20的機殼制成三開式，除沿中分水平分為三半外，上半部再沿中心線垂直分為二半，用螺栓連接。 　　◆進風口制成整體，裝于風機的側面，與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。 　　◆傳動部分由主軸、由承箱、流動軸承、帶輪或聯軸器組成。 　　【適用范圍】 　　4-72型離心通風機可作為一般工廠及大型建筑物的室內通風換氣用，輸送空氣和其他不自然的，對人體無害的、對鋼材無腐蝕性的氣體。 　　【風機型式】 　　從電動機一側正視，葉輪順時針旋轉，稱為右旋風機，以“右”表示，葉輪逆時針旋轉，稱為左旋風機，以“左”表示。風機的出口位置，以機殼的出風角度表示。4-72型風機NO2.6-6出廠時均做成1種形式，使用單位根據要求再安裝成所需要的位置，訂貨時不需注明。NO2.8出風口位置調整范圍0°～25°，間隔是2.5°。NO8～12出風口位置調整范圍0°～25°，間隔是45°。6～20出風口位置制成固定的三種0°、90°、180°，不能調整，訂貨時需注明。風機的傳動方式有A、B、C、D四種。4-72型風機中NO2.8-6采用A式傳動，NO8-12采用C、D式傳動，6-20采用B式傳動。 　　【風機技術參數】 　　型號№ 傳動方式 轉速rpm 功率kw 序號 流量m3/h 全壓Pa 　　2.8　A 290 1.5 1 131 994 　　2 1310 96 　　3 1480 93 　　4 1659 87 　　5 1828 836 　　6　207　70 　　7　217 702 型號 功率 電壓 風量 全壓 2.8A 1.5-2 380 1131-2356 994-606 3.2A 2.2-2 380 1688-3517 1300-792 3.2A 1.1-4 380 884-1758 324-198 3.6A 3-2 380 2664-5268 1578-989 3.6A 1.1-4 380 1332-2634 393-247 4.0A 5.5-2 380 4012-7419 2014-1320 4.0A 1.1-4 380 2006-3709 501-329 4.5A 7.5-2 380 5712-10562 2554-1673 4.5A 1.1-4 380 2856-5281 634-416 5A 15-2 380 7728-15445 3187-2019 5A 2.2-4 380 3864-7728 790-502 6A 4-4 380 6677-13353 1139-724 6A 1.5-6 380 4420-8841 498-317
