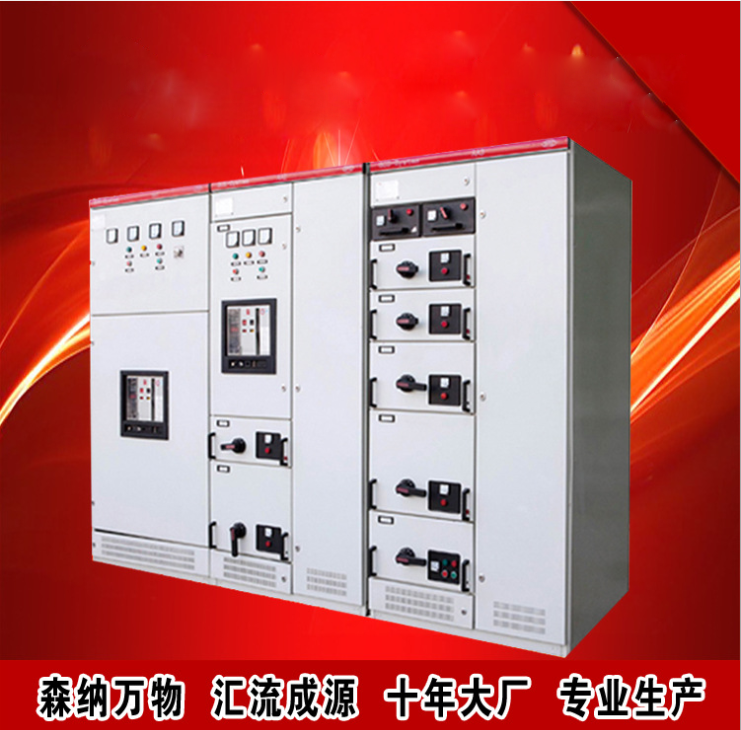

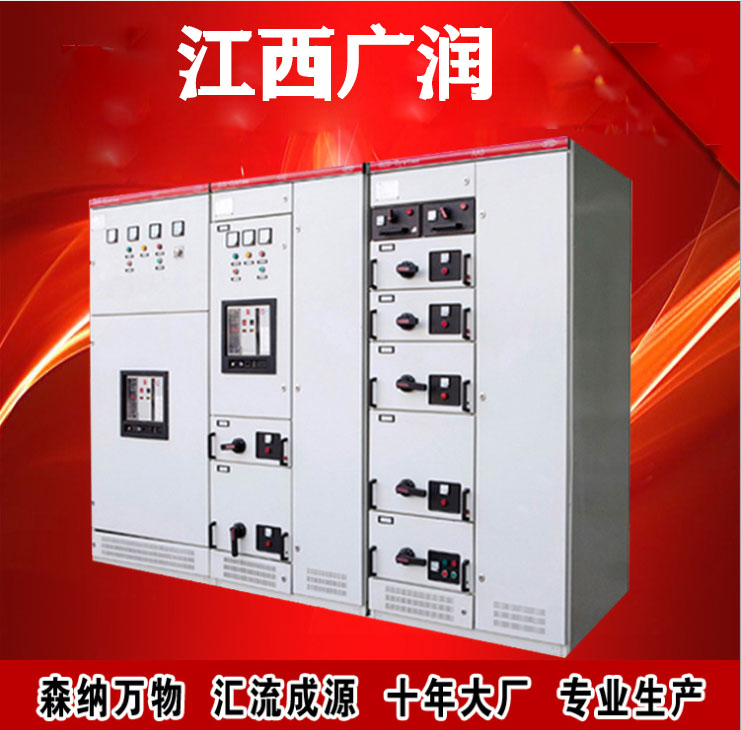

GCS 低壓開關柜

1 概述

     GCS－□系列組合式低壓開關柜（以下簡稱開關柜）。適用于交流50~60HZ，額定工作電壓交流380V、額定絕緣電壓660V，1600KVA及以下配電變壓器的電力系統作為配電，動力、照明、無功補償、電動機控制中心，并在標準柜中設計了固定方案與抽出方案混合型系統，來滿足廣大用戶的不同使用需求。

2 使用條件

 2.1 周圍空氣溫度不高于＋40℃，且24h內平均溫度不高于＋35℃，不低于－5℃；

 2.2  空氣清潔，相對濕度在溫度＋40℃時不超過50％，在較低溫度時允許有較高的相對濕度，如＋                20℃時為90％；

 2.3  沒有火災、嚴重粉塵、化學腐蝕及劇烈震動的場所；

 2.4 海拔高度不超過2000m；

 2.5 開關柜適用于以下溫度運輸和儲存，－25℃~＋55℃，在短時間內（不超過24h）不超過＋70℃；

 2.6 若上使用條件不能滿足時，由用戶和制造廠協商解決。

3 結構特征

開關柜的基本框架為組合裝配式結構，全部采用螺釘緊固連接而成，加上門、隔板、支架及母線、抽屜和電器元件等組成一臺完整的開關柜具有下列特點：

3.1 框架及零部件外型尺寸以及開孔尺寸按模數E＝20mm變化；

3.2 由于框架的所有結構部件均以螺釘緊固連接而成，從而避免了焊接變形和應力，提高了精度，通用性強、適用性好，且具有較大的機械強度，完全滿足該開關柜的各種性能要求和變化；

3.3 在MCC方案中，開關柜內部分成三個區域（室），母線區、電器設備區和電纜區，且三個區域用鋼板隔開，保證線路的正常運行，有效的防止故障擴大，當抽屜抽出柜時，柜內帶電體均不外露，；

3.4 在PC方案中，、ME斷路器手動機構凸出門外，手操作時，無需開啟門板，安全方便；

3.5 在固定方案中，即保留了固定方案的簡潔、實用、價廉等特點，又具有抽屜柜同樣的外觀造型，其內部也分母線區、電器設備區和電纜區，三個區域也均用鋼板隔開或絕緣板隔開安全、可靠，是替代國內固定式老產品的理想設備；

3.6  MCC柜的抽屜有四種標準尺寸，它們分別為200、300、400、600，結構輕巧、組裝方便、尺寸精度 高，可隨設計及用戶要求進行四種標準尺寸的變化，抽屜單元具有良好的互換性，并有工作位置和分離位置、手柄能被掛鎖鎖住，在規定的斷開位置；

3.7 本開關柜設計為三相四線及三相五線配電系統兩種供用電型式設計的，其中性母線N線，及保護接地母線PE線均安裝在柜底下側，出線端用母線連接，使用戶十分方便的連接電纜；

3.8 為保證接地的可靠連續性，柜內所有的抽屜導軌等通用部件均采用鍍鋅處理；

3.9 在不降低外殼防護等級的情況下開關柜上頂設有自然通風網蓋。

　　總之，該開關柜是采用仿國外柜架結構，機械強度高，標準化程度高，整體符合IEC439及GB7251國家標準，其防護等級符合GB4208中的IP3X，要求與IEC529中的IP30等效。

4 技術參數
