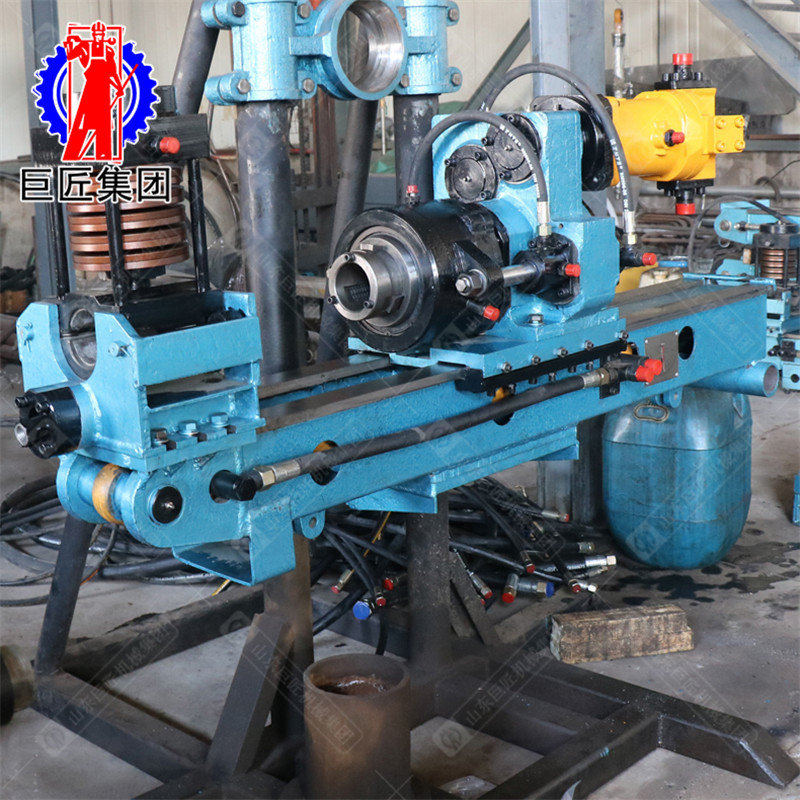

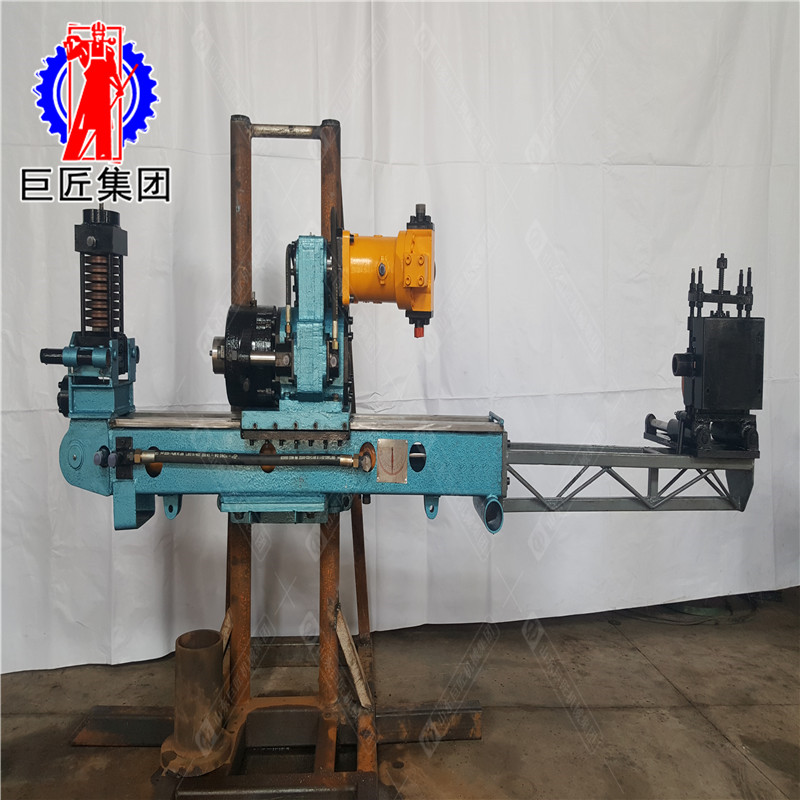

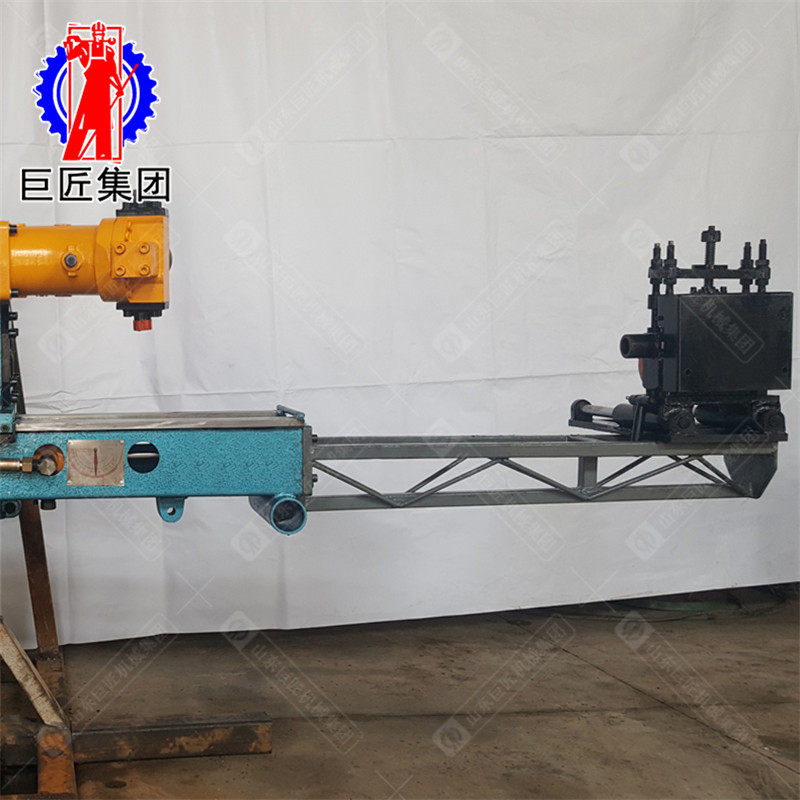

KY-6075鋼索取心探礦鉆機 360°全液壓巖心鉆機

一、KY-6075鋼索取心探礦鉆機型號說明

K：坑道；Y：液壓操縱機械傳動；60mm-75mm：鉆進巖石孔徑。

二、KY-6075鋼索取心探礦鉆機工作條件

    全液壓鋼索取心探礦鉆機適用于頂板完整無破碎，無流沙，無支護的硐室內使用。

水平順向鉆進：硐室要求 高2000mm*寬2000mm；

水平橫向鉆進：硐室要求 高2000mm*寬4000mm；

垂直上下角度鉆進：硐室要求 高4000mm*寬2000mm。

三、KY-6075鋼索取心探礦鉆機特點

1. 體積小、重量輕、安裝方便，360°鉆進鋼索取心，提巖芯不提鉆桿。

2. 三大部分組成：主機、泵站、操作臺。

3. 在原有運輸、探礦巷道便可投入生產，對礦山的整體結構起到保護作用。也可用于地表0-90度鉆探。

4. 鉆機布置靈活，機械化扭卸鉆桿，減輕工人勞動強度提高工作效率。

5. 采用箱式給進架，夾持器加緊，動力頭回轉鉆進，油缸拉送鉆具，省掉笨重的鉆塔。

6. 具有聯動性能，通過操作臺集中控制，簡單an全，可無極調速。

7. 空心軸設計，鉆桿長度不受鉆機給進行程限制。

8. 解體性好，搬遷運輸方便。Φ49-Φ60-Φ75鉆頭可同機使用，更換需15分鐘。

9. 油泵、水泵、電源集中操作臺。

10. 抽拉式立柱，適合高低不等的巷道。

11. 油表線，承受壓力高、柔軟，減少高壓油脈沖力，使液壓油表指針?lè)€(wěn)定，能及時發現孔內地層、巖石變化。

12. 定做油溫冷卻器，高壓油冷卻快，低溫使用，能保護馬達、油泵、橡膠密封件的使用壽命。

四、KY-6075鋼索取心探礦鉆機優點

1. 減少提送鉆桿的輔助時間，增加純鉆進時間，鉆孔越深經濟效果越明顯。

2. 減輕工人體力勞動。

3. 巖心堵塞可立即撈取，提高巖礦心采取率。

4. 減少鉆桿螺紋擰卸磨損，延長鉆桿壽命，降低管材消耗。

5. 減少鉆頭掃孔磨損、擰卸及與孔壁碰撞機會，延長鉆頭壽命。

6. 減少?zèng)_洗液抽吸和孔壁壓力失去平衡，從而減少孔內事故。

7. 減少提送鉆的機械磨損，增加鉆機使用壽命。

8. 減少鉆孔彎曲度，提高鉆孔質量。

9. 有利于鉆進復雜地層，避免孔壁坍塌掉塊。

10. 可以利用鋼索在鉆桿內放測斜儀，進行測斜。

五、KY-6075鋼索取心探礦鉆機技術參數

鉆進角度：坑道、地表、0-360度。

鉆進深度：鋼鉆桿46mm*600米；

          鋼鉆桿56mm*550米；

          鋼鉆桿71mm*500米 。

主軸轉數：800--1060 轉/分鐘  。

主軸輸出扭矩：184-550N.M（扭力平臺測試）。

額定給進力：60KN（扭力平臺測試）。

給進行程：900mm  。

電機功率：油泵電機55KW；水泵電機11KW。

馬達型號：L6V80 （貴州力源）。

油泵型號：80YCY14-1B   柱塞泵10TCY14-1B。

主機重量：380kg。

主機尺寸：長1600mm*寬300mm*高400mm。

操作臺重量：60kg。

操作臺尺寸：長610mm*寬530mm*高1150mm。

動力車重量：550kg。

動力車尺寸：長1340mm*寬560mm*高1010mm。

六、KY-6075鋼索取心探礦鉆機鉆具參數

1. 鉆桿46mm，巖心管48mm，鉆頭49mm，擴孔器49.5mm，取出巖心29mm。

2. 鉆桿56mm，巖心管58mm，鉆頭60mm，擴孔器60.5mm，取出巖心41.5mm。

3. 鉆桿71mm，巖心管73mm，鉆頭75mm，擴孔器75.5mm，取出巖心49.5mm。

    山東巨匠機械集團免費派技術人員到現場（國內）安裝、調試培訓。質保期半年，半年內非人為損壞，免費更換配件。

山東巨匠機械集團供應金屬礦山全液壓探礦鉆機，主要型號有KY-150、KY-200、KY-250、KY-300、KY-6075。
