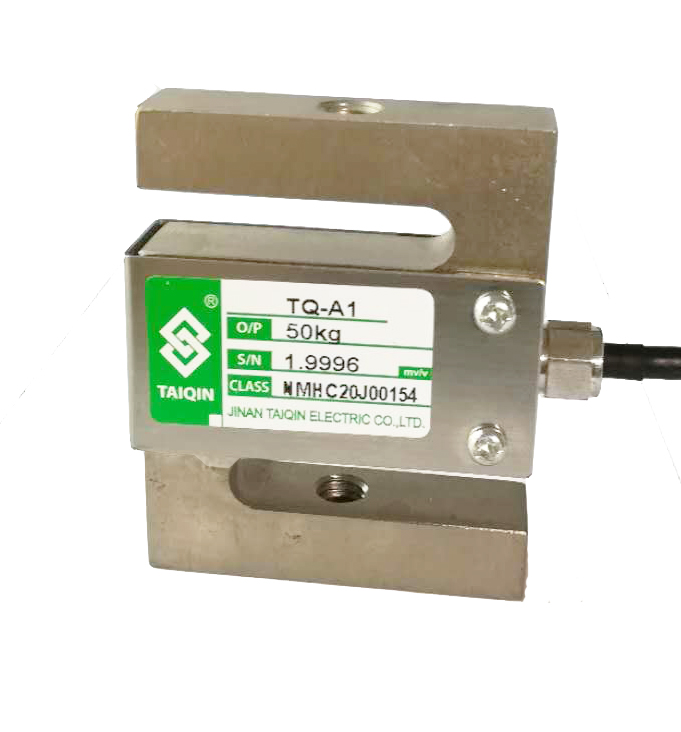

鋼制方S型拉壓傳感器濟南廠家*

產品特點：TQ-A1鋼制方S型拉壓傳感器，承受拉、壓外力均可，輸出對稱性好，結構緊湊、安裝方便，規格齊全。 產品用途：TQ-A1方S型拉壓稱重傳感器適用于制造機電結合秤、吊鉤秤、料斗秤及各種秤、工藝秤等。 量程：10N(1kg)、20N(2kg)、30N(3kg)、50N(5kg)、100N(10kg)、200N(20kg)、300N(30kg)、500N(50kg)、1kN(100kg)、2 kN(200kg)、3 kN(300kg)、5 kN(500kg)、10 kN(1t)、20 kN(2t)、30 kN(3t)、50 kN(5t)、100 kN(10t)、150 kN(15t)、200 kN(20t); 技術參數及外形尺寸： 序號 產品技術參數 1 額定載荷 1kg、2kg、3kg 2 綜合精度 0.05%F.S 3 靈敏度 1.0mV/V 4 零點輸出 ≤0.1%F.S 5 輸入阻抗 380±20Ω 6 輸出阻抗 351±3Ω 7 絕緣阻抗 ≥5000MΩ 8 補償溫度范圍 -10~40℃ 9 適用溫度范圍 -30~70℃ 10 全過載 150％F.S 11 極限載荷 300%F.S 12 材質 鋁合金 13 激勵電壓 10V(DC) 14 密封等級 IP67 15 電纜 2m 16 接線方式 紅……E+（輸入正） 黑……E-（輸入負） 綠……S+（輸出正） 白……S-（輸出負） 序號 產品技術參數 1 額定載荷 5-20000kg 2 綜合精度 0.02%F.S 3 靈敏度 2.0mV/V±0.2% 4 輸入阻抗 385±15Ω 5 輸出阻抗 350±3Ω 6 絕緣阻抗 ≥5000MΩ 7 補償溫度范圍 -10~40℃ 8 全過載 150％F.S 9 材質 合金鋼 10 激勵電壓 10V(DC/AC) 11 密封等級 IP67 12 電纜 3m 13 接線方式 紅……E+（輸入正） 黑……E-（輸入負） 綠……S+（輸出正） 白……S-（輸出負） 型號 量程（kN） 量程 L H W T TQ-A1 0.05-0.5 5-50 51 64 13 M8×1.25 1-5 100-500 51 76 19.1 M12×1.75 10-20 1000-2000 54 76 25.4 M12×1.75 25-50 2500-5000 76 108 25.4 M18×1.5 75 7500 100 140 32 M24×2 100 10000 126 178 50 M30×2 150-200 15000-20000 140 188 60 M39×2 TQ-A1T TQ-A1T-0.5 50 51 76 19.1 M12ⅹ1.75 TQ-A1T-20 2000 76 108 25.4 M20ⅹ2.5 TQ-A1T-30 3000 70 86 45 M20ⅹ2.5 TQ-A1T-50 5000 76.2 108 40 M20ⅹ2.5
