德國BERGGR.50 DIN 德國原裝拉刀爪 德國BERG拉刀爪

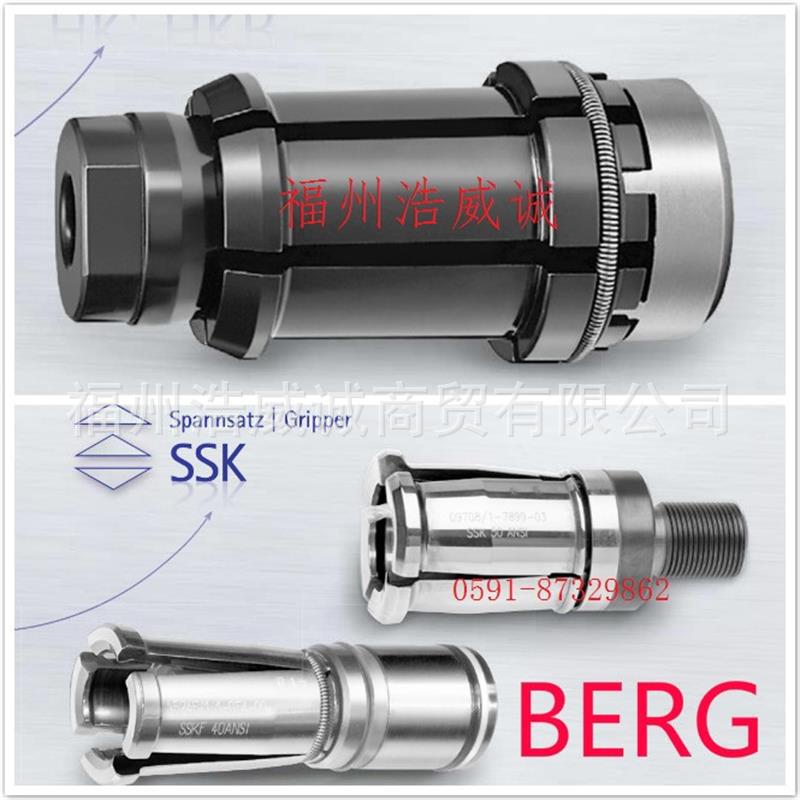

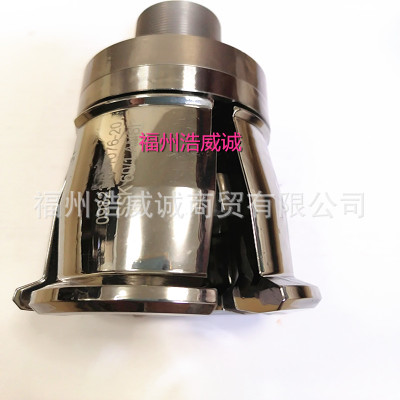

德國博格BERG拉刀爪

 應用

SK拉爪用于拉配有拉釘?shù)拈L(zhǎng)錐柄，依照DIN,ASI,NAS,JIS和ISO設計，允許快速自動換刀。

SSK拉爪不僅適用于拉緊，也適用下列機的工件拉緊固定其他裝置。

加工中心

銑床

鏜床

磨削中心

機床

抓緊系統

除了標準拉釘之外，其他特殊型號的拉釘可配用特殊設計的拉爪。

驅動方式：機械，液壓，電動或氣動。

設計特點

SSK拉爪分為四瓣，易于安裝，拉力通過爪瓣傳到拉釘上。

在相同的主軸上，配合使用不同的拉釘和拉爪，可實現長錐柄的拉緊

德國BERG主軸拉刀機構工作臺/附件頭拉緊元件

拉爪Gripper

HK,HRK

應用

HKR型拉爪用于拉緊DIN69893標準的中空。

設計特點

HKR拉爪分六片，由一個彈簧環夾持，這樣在插入和移出空心柄時可以擺動，拉緊時，拉爪中心位置拉桿的錐度會加大拉刀力。此拉爪免維護。

鎖緊螺栓允許在Z軸上的拉緊機械連續可變以定位和固定。安裝、拆卸過程中不需要特殊的工具。

主軸的內輪廓容易加工，HKR拉爪具有內置上也能固定在主軸上，不致脫落。

訂貨實例

HK38

交貨范圍

根據數據表

備注

當無刀拉緊時，拉爪芯軸停在hT末端（hT在m長度以內）。如果不能停在此處，它只能停在其他點上。

型號HK19 HK24 HK30 HK38 HK48 HK60 HK75

     HKR24 HKR30 HKR38 HKR48 HKR60 HKR75

拉爪HSH

應用

對于HSC工件的加工（高速切削）來說，DIN 69893標準的拉緊力明顯不足。通過將拉爪直接抵在主軸內輪廓，使刀柄與主軸高剛性連接，從而達到設計極限，取決于有關受力面（橫斷面面積及其他傳遞力的表面）。BERG公司設計的HSH拉爪，拉緊力遠遠超過DIN 69893標準。

HSH拉爪用說拉緊中空

設計特點

HSH（L）拉爪由一個彈簧環夾持，這樣在插入和移出空心柄時可以擺動，拉緊時，拉爪中心位置拉桿的錐度會加大拉刀力。拉緊螺栓用于打刀。

這種拉可產生更大的拉緊力。

主軸內輪廓容易加工。

型號HSH19 HSH24 HSH30 HSH38 HSH48 HSH60 HSH75 HSH95 HSH120

SK拉刀機構

應用

SK拉爪用說拉緊配有拉釘?shù)拈L(zhǎng)錐，依照DIN,ANSI,MSA,JIS和ISO設計，允許快速自動換刀。

SSK拉爪不僅適用拉緊，也適用下列要機床的工件拉緊固定或其他裝置。

加工中心

銑床

鏜床

磨削中心

機床

抓緊系統

除了標準拉釘之外，其他特殊型號的拉釘可配用特殊設計的拉爪。

驅動方式：機械，液壓，電動或氣動。

設計特點

SSK拉爪分為四瓣，易于安裝，拉力通過爪瓣傳到拉釘上。

在相同的主軸上，配合作用不同的拉釘和拉爪，可實現長錐柄的拉緊，詳細配置請參照下表。

SSKS..和SSK..JBS1(ll)系列通常用于高速主軸。與具有高拉力的SSK和SSKE系列不同的是，SSKE-KH系列主要用于較短行程拉緊。

拉爪  SSK

SSK 30/1DIN  SSK30/1ASI  SSK40 DIN   SSK40 ANSI    SSK45DIN SSK45 ANSI  SSK50DIN SSK50ANSI SSK60/1DIN SSK60/1ANSI

SSK P40T-1  SSK P40T-II  SSK P45T-I SSK P45T-II  SSK P50T-I SSK P50T-II SSKP60T-I SSK P60T-II

拉爪SSKE

SSKE 30DIN   SSKE 30JIS   SSKE 30ANSI   SSKE 35JIS   SSKE40DIN SSKE40JIS SSKE40ANSI SSKE45DIN/JIS  SSKE 45ANSI SSKE50DIN/JIS   SSKE50ANSI  SSKE55JIS  SSKE60DIN  SSKE60JIS   SSKE 60ANSI

SSKE P30T-I  SSKE P30T-II  SSKE P35T-I  SSKEP35T-II  SSKE P40T-I  SSKE P40/1T-I   SSKEP40T-II  SSKE P40/1T-II  SSKE P45T-I SSKE P45T-II  SSKE P50T-I SSKE P50T-II  SSKE P60T-I SSKE P60T-II

拉爪SSKE-KH

SSKE-KH 30DIN  SSKE-KH 30ANSI  SSKE-KH 40 DIN SSKE-KH40ANSI  SSKE-KH 45DIN SSKE-A-KH50NSI SSKE-KH60DIN SSKE-KH 60ANSI

SSK 10 JBS-I  SSK 10 JBS-II   SSK15JBS-I   SSK15JBS-II  SSK15JBS-II  SSK20JBS-I  SSK20JBS-II  SSK25JBS-1  SSK25JBS-II

拉爪SSKV

應用

SSKV拉爪主要用于拉緊配有拉釘?shù)拈L(zhǎng)錐柄，依照DIN,ANSI,MAS,JIS和ISO標準設計，允許快速自動換刀，驅動方式：機械，液壓，電動或氣動。

設計特點

SSKV拉爪分為六瓣，由一個彈簧環夾持，這樣在進出刀時可以擺動，摩擦涂層可以保證恒定夾緊力。

些拉爪免維護。

牽孔螺栓允許拉劃在Z軸的任何位置上定位，安裝和拆卸過程中不需要特殊的工具。

SSKV 40DIN  SSKV 40ANSI  SSKV 50DIN  SSKV 50ASI  SSKV P40T-1  SSKV P40T-II  SSKV P50T-I SSKV P50T-II

拉釘AZB

應用

拉釘用于連接刀柄、工件夾具和托盤，與SSK拉爪配套使用。

設計特點

AZB拉釘?shù)某叽?，光潔度、硬度和?qiáng)度值均符合DIN,ANSI,ISO,MAS和JIS標準。

AZB30/1 DIN  AZB40 DIN  AZB45DIN  AZb50DIN   AZB60/1 DIN  AZB30 ISO-B AZB40 ISO40 ISO-B   AZB45ISO-B  AZb50ISO-B  AZB60/1 ISO-B  AZBP30T-I  AZB-P30T-II  AZBP35T-I  AZB35T-II  AZB40T-I  AZB 40T-II  AZBP45T-I  AZB45T-II  AZB P50T-I  AZb50T-II  AZBP55T-II AZBP55T-I AZB P60T-I AZB P60T-II

AZB 30JIS  AZB 35JIS  AZB40JIS  AZB45JIS  AZb50JIS  AZB55JIS  AZB60JIS

AZB 10JBS-I AZB 10JBS-II  AZB 15JBS-1  AZB20JBS-1  AZB20JBS-II  AZB-25JBS-1 AZB 25JBS-11拉爪Coromant Capto

Capto   Capto C5R  Capto C6R   Capto C8R

油缸HDZ

HDZ38-15   HDZ50-20 HDZ38-15  HDZ50-20
