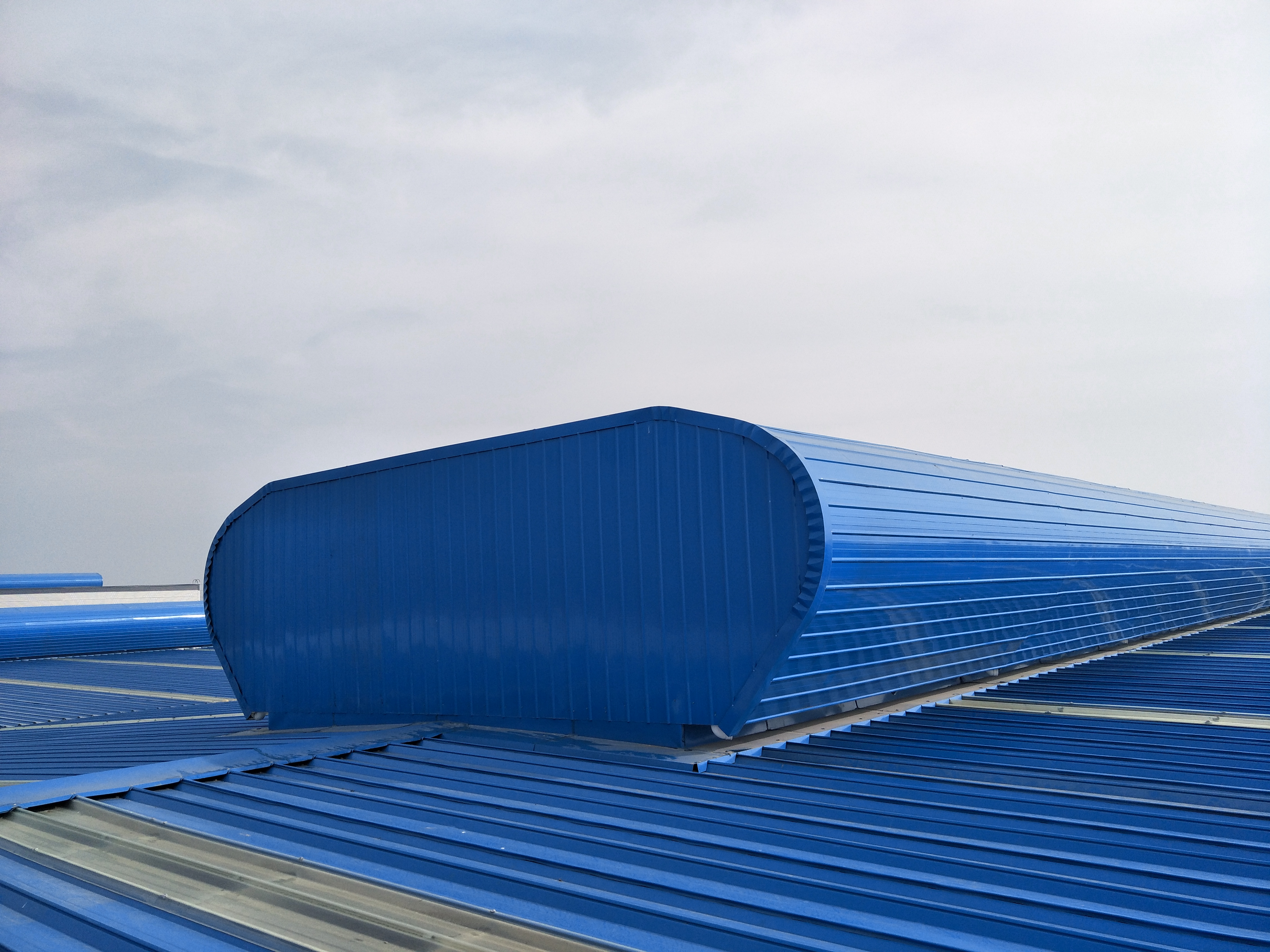

通風天窗鋼結構廠房屋頂通風器廠家直銷

說明 1. 適用范圍： 本圖集適用于工業與民用建筑，如電力、鋼鐵、冶金、化工、造船、機械等工業廠房及大型超市、商場、車站、碼頭等公共建筑；供建筑設計選用及施工安裝使用。不適用于有嚴重腐蝕性介質的建筑。 2. 主要內容： 本圖集包括弧線（折線）型和薄型兩大類共12種型號的通風天窗，以及通風帽。通風天窗及通風帽均為專業生產廠家的定型產品。其中TC1～10型為弧線（折線）型通風天窗；TC11、TC12型為薄型通風天窗；TM300～800（直徑）為通風帽。圖集由說明，選用表，平、立、剖面圖，示意圖，安裝圖及相關技術資料等部分組成。 3. 特點： 3.1 弧線（折線）型通風天窗是利用室內外溫度差所形成的熱壓及風力作用所造成的風壓來實現自然通風換氣的一種通風裝置，具有結構重量輕、外形美觀、通風效率高、防雨雪和避風性能好、安裝方便等特點。 3.2 薄型通風天窗是一種、重力自流、不用電力的強力散熱通風裝置。其特點是外型高度低、風阻力小、防雨雪性能好、模塊化單元組合，可以方便地連續組裝。 3.3 通風帽利用風力推動葉片旋轉，達到通風換氣的效果．其特點是結構輕巧，安裝方便． 3.4 本圖集通風天窗采用新材料、新技術、新工藝，產品專業性強，類型多樣，設計合理，便于設計選用和施工安裝。尤其適用于輕鋼結構的建筑。 1設計要求 1.1通風天窗的選用應按照建筑的通風與采光要求，根據當?shù)氐臍夂驐l件、主導風向、建筑物的高度、進排風溫差、通風量等因素確定通風天窗的規格型號。 1.2通風天窗的抗風壓強度值≤1.0kPa,雪荷載≤0.4KN/㎡，具體數值由生產廠家提供 ，如不能滿足要求時，需與生產廠家協商，另行設計制作。 1.3通風天窗適用于非地震地區和抗震設防烈度≤7度的地震區，如不能滿足要求，需與生產廠家協商，另行設計制作。 1.4通風天窗適用于鋼結構建筑，也適用于鋼筋混凝土框、排架結構建筑，選用時應注明。如用于鋼筋混凝土結構屋面，應在相應部位預埋連接用鋼板埋件。 1.5通風天窗鋼板基座是天窗與屋面的連接構件，應根據所選用的通風天窗型號及生產廠家提供的資料由工程進行結構計算、設計和加工制作。 1.6通風天窗的防銹底漆和面漆材料由生產廠家定，色彩按工程設計。 1.7在有防爆要求的建筑中，通風天窗應采取防飄雨措施。 2材料、制作、安裝、驗收 2.1通風天窗作為工廠化生產的定型產品，一般由天窗架、外圍護板（擋風板）、擋雨板、排水溝槽、閥板、泛水板、啟閉機構等部分組成。 2.1.1天窗架及鋼板基座一般用型鋼或鋼板制作。型鋼、鋼板的材質不得低于Q235-B，焊條采用E43型。 2.1.2外圍護板（擋風板）一般采用0.6厚壓型鋼板，既彩色涂層鋼板或以鍍鋅鋼板為原材，經輥壓冷彎成型的建筑用周維護板材。也可采用1.5厚玻璃鋼采光板。 2.1.3有采光功能的通風天窗采用的玻璃鋼采光板又稱玻璃纖維增強聚酯采光板，它是以玻璃纖維為增強材料，以合成樹脂為粘合劑，經過機械成型的復合材料。玻璃鋼采光板的厚度≥1.5mm，透光率≥80%。 2.1.4通風帽采用不銹鋼鋼板或鋁合金板制作。不銹鋼鋼板應符合《不銹鋼熱軋鋼板》GB/T4237、《不銹鋼冷軋鋼板》GB/T3280的要求，鋁合金板應符合《鋁及鋁合金軋制板材》GB/T3880的要求。 2.2通風天窗的制作由生產廠家負責。天窗架的焊接應校平直，其對角線誤差每米±1.5mm，骨架平面扭翹不大于5.0mm。 鋼板基座采用有加筋板的C型鋼形式或工字鋼形式，由工程進行設計制作和安裝。 啟閉式通風天窗的電源電壓為380V，頻率為50Hz。電源、配電箱按工程設計，電氣控制部分由生產廠家負責設計與制作。 2.3通風天窗的安裝按3m和4m的縱向單元進行組合，即天窗架的間距為3000mm或4000mm。當組合后的長度較長時，每60m應至少設一個檢修孔，通風天窗高度≥2m時，端部應設檢修梯。檢修孔和檢修梯均有生產廠家制作。 通風天窗與屋面的連接安裝，應根據有關結構專業標準圖集按具體工程設計進行安裝施工。 2.4通風天窗及通風帽的制作驗收應符合《建筑工程施工質量驗收統一標準》、《鋼結構工程施工質量驗收規范》及《屋面工程質量驗收規范》的要求，產品須按照天窗行業標準及國家標準進行驗收，對尚無行業標準及國家標準的，應以企業標注進行出廠前的驗收，并出具產品合格證，驗收合格后方可出廠。 3本圖集與下列圖集配合使用 《壓型鋼板、夾芯板屋面及墻體建筑構造》 01J925-1~3 《梯形鋼屋架》 05G511 《輕型屋面梯形鋼屋架》 05G515 《門式鋼架輕型房屋鋼結構》 02SG518-1~3 《鋼筋混凝土屋面梁》 04G353-1~6 《預應力混凝土工字型屋面梁》 05G414-1~5 《1.5×6.0m預應力混凝土屋面板》 G410-1~2 《鋼結構設計示例-單層工業廠房》 06CG04 《通風鋼天窗架》 4 選用說明 4.1 通風天窗標注方法 TC 洞口長度 洞口寬度 類型（開敞式A、啟閉式B） 型號（1~12型） 通風天窗代號 4.2 通風天窗選用示例 1型開敞式通風天窗，洞口寬度1500mm，洞口長度60000mm，標注為： TC1A-15600 4.3 通風帽標注方法 TM 洞口直徑 通風帽代號 4.4 通風帽選用示例 通風帽洞口直徑?600，標注為：TM-600. 4.5 通風天窗及通風帽按照本圖集提供的選用表直接選用。當不能滿足要求時，需與生產 廠家協商，按非標準規格尺寸進行設計加工。
