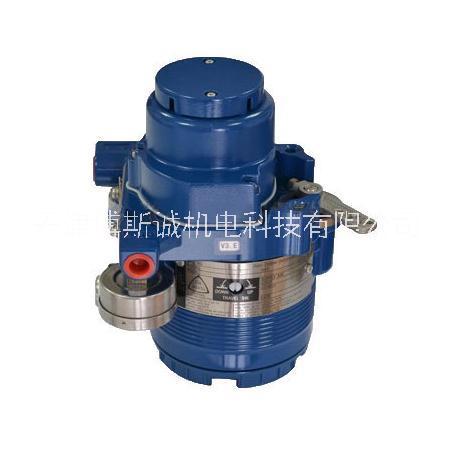

AVP300-RSD3A 山武智能電氣定位器

山武智能閥門定位器 P300 系列。智能閥定位器 P300 系列閥門定位器可連接到 4 至 20 mA信號線。由于所有調整都可以使用 CommStaff 進行電氣操作，因此可以在輸入信號和控制位置之間設置所需的關系閥。拆分范圍和其他特殊設置也很容易。 自整定 （1） 將輸入信號設置為 18 ±1 mA。 （2） 使用平刀螺絲刀將外部零轉。箱例上部的跨度調節開關 90°在向上方向 （向下方向用于 VFR 類型控制的孔隙 VR 和 RSA 執行器），并保持該位置三秒鐘。注意：對于反向關閉（當閥門完全關閉時tion 位于頂部） （3） 閥門將自動開始移動，并停止大約3到4分鐘。 （4） 當它停止時，調整到適合輸入的位置信號。 （5） 之后，檢查其是否調整正確。 如果未完成適當?shù)恼{(diào)整 [1] 如果自動設置無法運行?檢查輸入信號是否為 18 mA ± 1 mA。?檢查 A/M 開關是否設置為自動。如果是設置為手動，切換到自動。 ?檢查電動氣動模塊的關稅值。 ?檢查電子模塊（端子塊）是否在設備主體上正確安裝。 ?使用設置設備，要么更改執行器大?。▍?shù)）或單獨設置閥位置控制 PID。 如果零點浮動或跨度調整不能執行 ?更改閥作用（正作用/反作用） 如果線性特性差 ?檢查進給的附件位置是否后桿是 50% 的打開位置， 它是附加的霍里 -分區。如果沒有，在此記錄并正確連接反饋桿。 ?檢查流速特征數據。如果等于 %， 快速打開，或類似的東西已，這些都是不必要的，更改此設置為線性。 執行自動設置時，閥從完全關閉完全打開，所以有一個危險，例如，抓住你的手或影響過程。在執行自動設置之前，請離開閥門，并確認該過程是安全的 空氣管道和電線連接 （1） 控制閥的控制操作是直接操作的這指的是閥門在當輸入信號增加時關閉方向。連接倒車?yán)^電器輸出 OUT1 到氣缸室執行輸出，以關閉閥門增加壓力。接下來，將倒車?yán)^電器輸出 OUT2 連接到執行輸出以打開的氣缸室閥門，以響應增加的壓力。 （2） 如果控制閥的控制操作是反向操作這指的是閥門在隨著輸入信號的增加，打開方向。連接倒車?yán)^電器輸出 OUT2 到氣缸室執行輸出，以關閉閥門增加壓力。接下來，將倒車?yán)^電器輸出 OUT1 連接到執行輸出以打開的氣缸室閥門，以響應增加的壓力。 山武智能電氣閥門定位器，可連接到 4 至 20 mA 信號線從控制器的輸出。由于所有調整都可以進行電氣，因此可以在輸入信號和控制位置之間設置所需的關系閥。拆分范圍和其他特殊設置也很容易。此外，通過使用四線連接，設備可以將控制閥位置傳輸?shù)街鳈C(jī)監控系統為 4 至 20 mA 模擬信號或 DE 數字信號。型號 P301 具有4至20mA反饋功能。 模擬輸出■要使用模擬值僅將位置輸出到主機監控設備，請?jiān)O(shè)置模擬輸出系統。通常，從完全閉合位置到完全關閉位置的范圍打開位置輸出為 4~20 mA 范圍。 數字輸出■輸出位置以及各種設備設置和自我診斷結果對主機監控設備，設置數字輸出系統。 輸出格式切換■設備提供的輸出格式由用戶為配置數據訂購設備時。該器件在出廠時設置為任何模擬輸出規格cations 或數字輸出規范。 規格和性能因型號的不同而不同，某些型號可能有較少的可用選項。有關性能和功能的詳細信息，請與天津博斯誠機電科技有限公司溝通。
