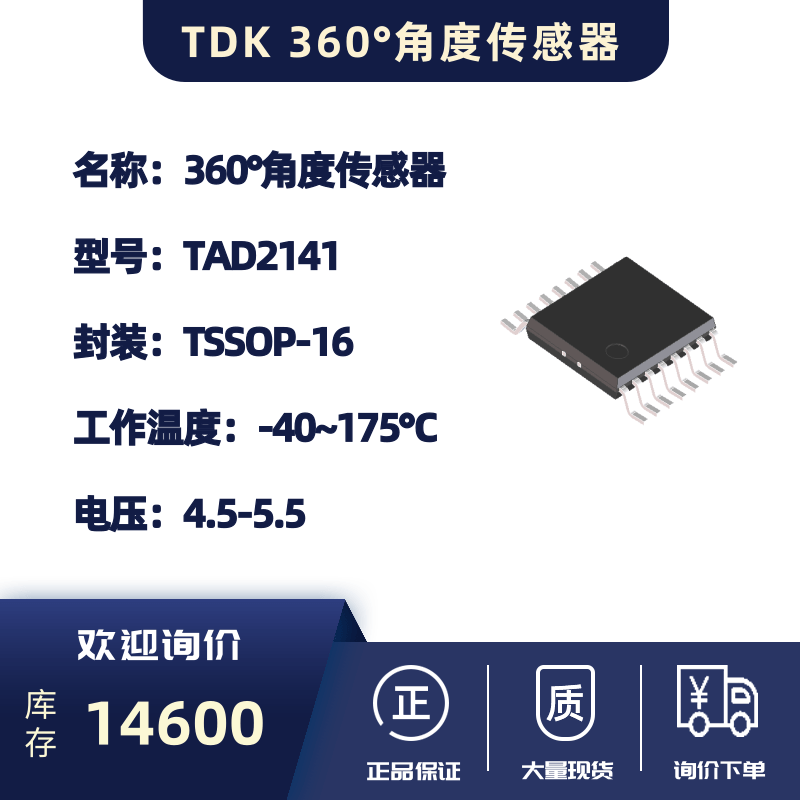

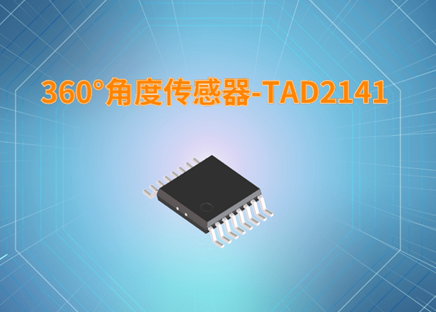

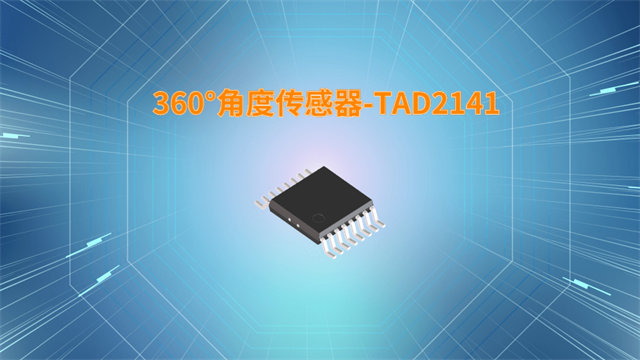

360°角度傳感器-TAD2141

產品說明: TAD2141是一種采用TMR（隧道磁阻）技術，一次旋轉360度檢測的智能角度傳感器。 TAD2141包含兩個全橋TMR角度傳感器和數字信號處理ASIC在一個封裝。 該TAD2141是一個預先校準的傳感器。 校準參數存儲在NVM（非揮發性存儲器）中，即OTP（一次可編程）存儲器。 當客戶在他的應用中使用它時，這個傳感器也有“校準模式”，主要過程是“靜態補償”和“動態補償”。 這種靜態補償過程可以額外的角度誤差貢獻，因為磁鐵和傳感器之間的位置失調，并存儲其新的校準參數。 當客戶在操作中使用它時，TAD2141可以通過在磁場、溫度和壽命期間的動態補償來達到良好的角度精度。 該TAD2141還支持各種輸出接口功能，如HSM（霍爾開關模式）、PWM（脈寬調制）、編碼器和SPI。 產品特征： 1.采用TMR技術的智能角度傳感器 2.360°無觸點角度測量 3.2個全橋TMR角度傳感器和數字信號處理ASIC在一個封裝。 4.靜態/動態補償在±0.2[deg]內達到了良好的角度精度] 5.各種可配置的數字輸出中頻(HSM，PWM，編碼器，SPI)。 6.用戶編程接口的SPI為各種IF配置。 7.工作溫度范圍（結溫度）：-40~175℃ 7.AEC-Q100汽車合格 8.支持ASIL功能和狀態信息的ASIL-B 9.無鉛包裝，符合RoHS要求 安全特征： TAD2141提供了許多安全功能來支持ASIL B系統需求。 安全特點是： 1.一般假定的安全目標是避免大于5°的角度誤差，故障檢測時間公差為5ms。 2.實施過電壓和反轉電壓保護。 3.兩個獨立的通信接口可以一起。 4.配置和校準數據存儲到OTP中，其中包含冗余位單元，允許單位檢測。 （兩個物理位單元） 5.在傳感器啟動期間和之后進行診斷分析。 6.實現的診斷是“磁鐵損耗”、“速度限制”、“過電壓VCC”、“電壓VCC下”、“傳感器異?！?、“電阻CRC”、“AFE檢查”、“OTPCRC”。 產品應用： TAD2141可以應用于許多需要確定磁場方向的應用（在磁性規范范圍內）。 這種傳感器可以通過x-y平面上的磁場方向來感知物體的角度。 TMR角度傳感器芯片有兩個Wheatstone橋接器，當被攝體與磁鐵旋轉時，會輸出Sin，Cos波形。 本產品從TMR角度傳感器的輸出中計算角度，動態補償(即在電機連續旋轉下)，使用編碼器或霍爾開關模式和SPI產生相應的數字輸出。 使用PWM接口協議可提供第二和并行通信信道。 最方便的應用是那些磁場的旋轉是機械旋轉的結果。 此外，其他運動形狀也可以這樣測量，如直線運動或非圓形旋轉。 因此，數字輸出將表示基于機械位置與TAS2141上方磁場方向之間的函數的機械定位。 此產品可以配置在EOL或最終用戶，使用SPI。
