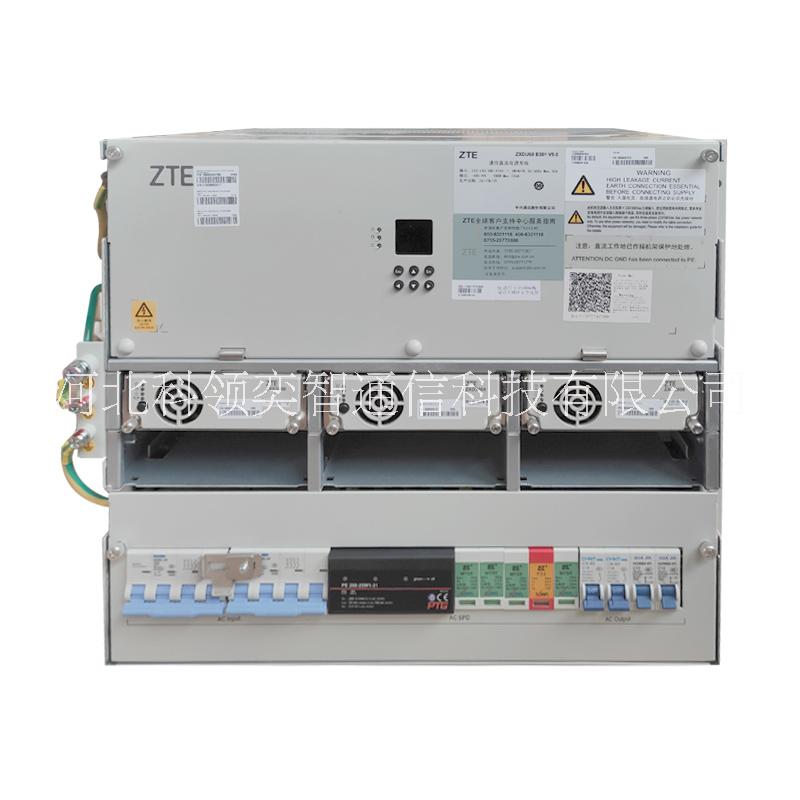

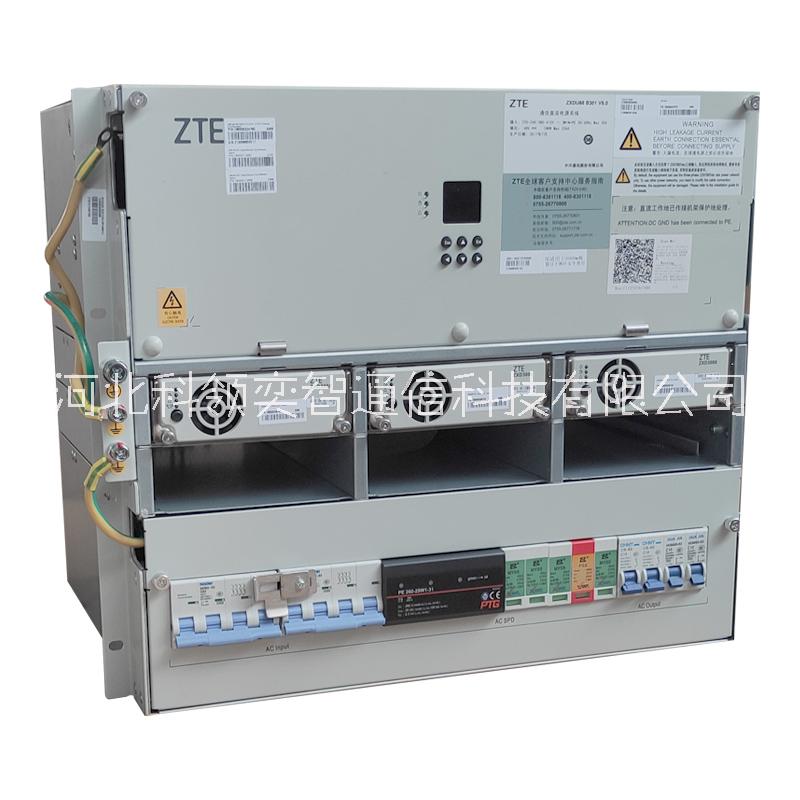

中興ZXDU68B301嵌入式通信電源系統科領奕智

產品定位

中興ZXDU68B301嵌入式通信電源系統可為通信設備提供-53.5V直流電源。采用三相五線交流輸入模式（L1/L2/L3/N/PE )，適用于220 V/380 V電網。滿配置6個ZXD3000整流器，額定輸出功率為18 kW。


產品特點


適用共站場景


在為多家運營商聯合供電的情況下，可單獨計量每一電信運營商的直流電能。


寬范圍交流輸入電壓


適用70 V~300 V的寬單相電壓范圍，電網適應性強，節省蓄電池的消耗。


效率好的整流器


ZXD3000整流器的峰值效率≥98%。


整流器自動休眠/喚醒


在節能模式下，監控單元根據負載功率的變化自動休眠冗余的整流器或喚醒休眠中的整流器。休眠中的整流器功耗不大于4 W，節省能耗。


監控管理


基于CAN總線的前臺通訊，傳輸速度快、數據傳遞及時。


中興ZXDU68B301嵌入式通信電源系統采用嵌入式安裝設計，適用于標準19英寸機柜安裝。標稱輸出電壓:-48V，標稱輸出電流:300A。統可適應寬范圍交流輸入，具備智能化蓄電池管理、遠程環境監控等功能。


電源控制技術與計算機技術有機結合，實時對整流器和交直流配電的各種參數和狀態進行監測和控制。


采用三相交流電壓輸入，具有極寬的輸入電壓范圍，適用于電力不穩定的地區。


配置靈活，多可配置6個48V5OA開關整流器。開關整流器具有熱插拔功能。


具有電池自動管理功能。監控單元自動測量電池的充電和放電電流，并可控制系統對電池進行浮充/均充。


提供二次下電功能。當系統轉為電池供電時，電池電壓過低后有聲光告警。


根據負載的重要程度，將負載分兩組切除，以重要的負載有較長的工作時間。


系統采用多級防雷技術。配置熱交換器、電池加熱板（(選擇配置）和環境監控板（選擇配置)，使系統具有強大的野外環境適應能力。


系統具有很高的可靠性，MTBF≥2.2×105h。


結構簡潔，具有防塵、防水、隔熱、防盜、防潮、防霉、防腐蝕等多種功能，環境適應能力強，可在戶外的惡劣環境中使用。


采用抽屜式結構，便于運輸、安裝和維護。


中興ZXDU68B301嵌入式通信電源系統技術參數


工作溫度:-40℃～+55℃;


存儲溫度:-40℃~+70°C;


相對濕度:10%~90% ;


大氣壓:70 kPa~106 kPa ;


場地要求:沒有導電塵埃和腐蝕性氣體，沒有危險，沒有震動顛簸，地板傾角≤5°;防水、防塵:IP55;


交流配電:


輸入方式:三相五線制(L1/L2/L3/N/PE);


額定輸入電壓:線電壓380VAC，相電壓220VAC;電壓范圍:相電壓176 VAC~300 VAC;


輸入頻率:45Hz~66Hz;


輸入電流:100A ;


輸入功率因數≥0.99(滿載）;


D級防雷泄放電流≤20 kA ;


交流輔助輸出∶2路。1路為單相三孔16A維修插座;另1路為單相32A交流輔助輸出，主要給熱交換器的加熱器和電池加熱板供電


直流配電


輸出電壓：-42 VDC～-58 VDC可調；


輸出電流：200 A（滿配置）負載輸出6路，各路容量可為6A～63A ；


電池輸入：標準配置：2路電池輸入，100A空開；


衡重雜音電壓<2mv；


峰-峰值雜音電壓≤150 mV（20 MHz帶寬）；


效率≥90%（額定輸入滿載情況下）；


直流防雷泄放電流≤5kA ；
