翻板閘門介紹

根據材質的不同，翻板閘門可以分為混凝土結構翻板閘門和鋼結構翻板閘門，這兩種閘門均可實現水力自控的功能，安裝液壓系統后均可達到雙控的目的。

1、混凝土自控翻板閘門：當上游水位超過正常蓄水位時，閘門自動開啟，水位越高開啟量越大，直至全開；當水逐漸流出水位開始下降，降至低于正常蓄水位時，閘門完全關閘，這樣閘門就實現了自動開啟和關閉的工作。水力自控翻板閘門要求一定高度的啟動水位，全開所需的水位更高。

水力自控翻板閘門與橡膠壩及鋼閘門相比具有：鋼筋混凝土預制構件，采用人工和機械吊裝相結合進行拼裝，結構簡單，施工簡便，可選擇一定大小的平整地面即可施工，施工工期短，在大壩以外進行鋼筋混凝土預制構件生產；運行時無需外力作用，完全依靠水壓力和重力作用實現自動開啟和關閉，并始終保持水位處于一定的范圍，運行時穩定性良好；正常工作情況下不需要人工管理。

水力自控翻板閘門用預制鋼筋混凝土構件作為擋水及支撐部分，通過金屬構件進行連接，組成閘門的整體。

當閘門蓄水時，隨著水位的升高，作用于閘門板上的水壓力合力作用點也隨之上升，當蓄水位高于閘門高度10～20cm時，水壓力合力相對于支點的力矩大于閘門板和支腿重力相對于支點的力矩，金屬構件表面作相對運動，支腿隨之抬高，閘門處于動平衡狀態，水位變化動平衡被打破，產生新的動平衡位置直到閘門完全打開。同樣當水位下降后，閘門活動擋水門體重心向下移動，直至閘門完全關閉。

2、鋼結構翻板閘門

鋼結構翻板閘門采用框架結構的門葉作為擋水構件，通過鋼結構支腿與支墩進行連接，門葉和鋼結構支腿成一體，可以繞支墩座轉動，結構簡單，沒有復雜的傳動構件。

鋼結構水力自控翻板閘門的工作原理：當上游水位超過正常蓄水位10—20cm時，隨著水位的上升閘門在水力作用下自動逐步開啟，水位越高，開啟量越大，直至全開；當水逐漸流出，水位開始下降，降至低于正常蓄水位時，閘門完全關閘；

鋼結構翻板閘門由于結構簡單、受力分布合理、材料用量節省、運行管理費用低等特點，隨著用戶對閘門運行可靠性、穩定性、安然性的提高及社會經濟條件的逐步改善和投資成本合理性要求的提高，鋼結構翻板閘門將會得到越來越多的投資者認可，也會在水利建設中發揮越來越重要的作用。

3、液壓控制翻板閘門：水力自控翻板閘門必須在水位達到一定水位才能逐漸開啟,而且開度越大所需要的水位越高，往往會出現小洪水（如一年一遇，兩年一遇)情況時，上游水位達不到閘門全開水位高度，閘門不能完全打開，導致過洪能力，不能滿足泄洪要求，造成上游水位超過設計要求，而大洪水（如五年或十年一遇）情況時，閘門可以完全打開而滿足泄洪要求的情況；水位降低到一定高度（一般降低到閘門蓄水高度的90%～95%)才能完全關閉，會出現一定的水頭損失。

此特性是水力自控翻板閘門原理確定的，如果使用中需要對水位進行調控就必須通過外部力量才能實現。

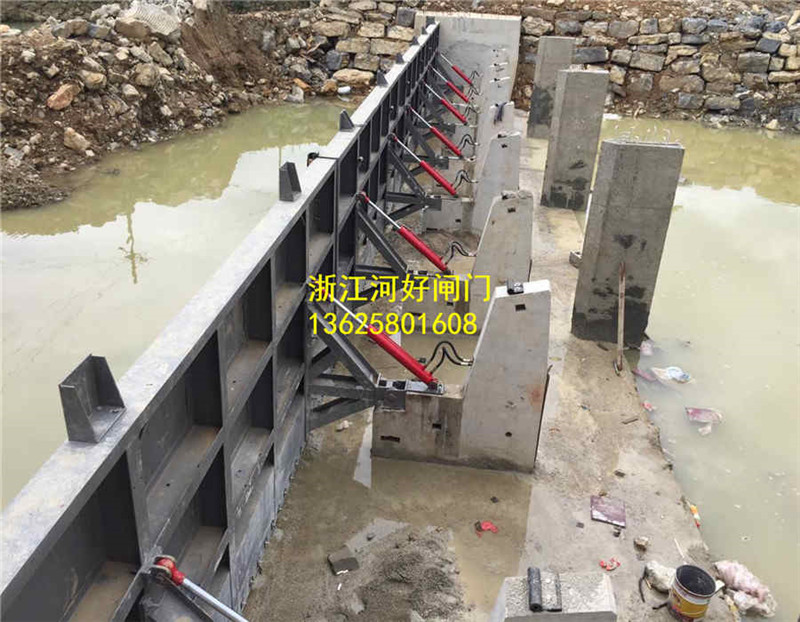

簡單而且有效的方法就是在水力自控翻板閘門的基礎上增設液壓系統，在支墩與支腿間安裝液壓油缸，在壩端設立液壓控制系統，用油管將油缸和控制系統進行連接，通過操縱液壓控制開關，實現液壓油缸的伸縮，使閘門能夠在任意位置打開、關閉、停留。

每扇閘門都是獨立的，可根據需要打開或關閉任意一扇或幾扇閘門。

不需要人工調控水位時，液壓系統是不工作的，油缸處于自由伸縮狀態下，閘門仍然可以實現水力自控翻板閘門的運行狀態。
