臺灣鐵王高速線軌加工中心

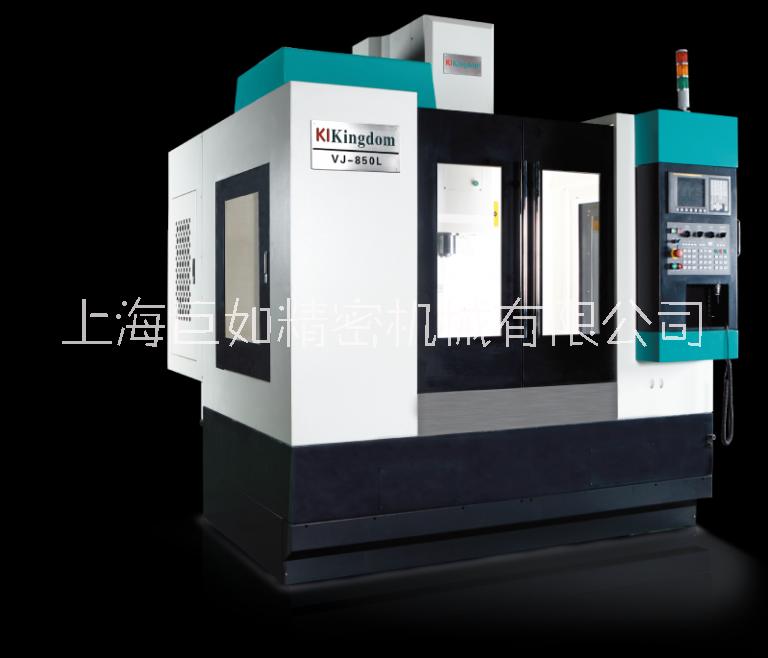

KI-VJ850L 快速換刀只需1.8秒(刀對刀) X,Y,Z軸快速移動，速度可達48/48/36米/分，標準配置36/36/30米/分。 集中式強制潤滑，確保全機潤滑效果良好。 本體為箱型構造設計、采鑄鐵鑄成，經應力，常保機臺精度、穩定。 三軸精密線性滑軌，采用臺制PMI/HIWIN或日制THK精密線性滑軌。超寬的跨距，確保動件移動達到的穩定性。 Z軸采無配重方式，使主軸頭切削移動或上下快速移動時更加穩定迅速，并抑制振動現象以確保精度與壽命。 主軸標準轉速8,000 rpm，可選擇12,000 rpm/10,000 rpm。 產品特色 采用法國施耐德電氣裝置,品質穩定 配合主軸油冷機，減少主軸因溫升而影響精度，確保加工中心在長時間內穩定 標準油脂潤滑系統，不僅節省成本與兼具環保，更能有效延長切屑液的壽命 產品規格 行程 X軸 850 mm Y軸 500 mm Z軸 520 mm 主軸鼻端置工作臺面 150 ~ 670 mm 主軸中心置機柱軌道面之喉深 620 mm 軸向進給率 X軸 32 (48) mm Y軸 32 (48) mm Z軸 30 mm 切削進給率 10000 mm/min 刀庫 刀庫型式 刀臂式24T *刀徑 放滿刀 / 空鄰刀 80 / 150 mm *長度 300 mm *重量 7 kg 工作臺 工作臺面積 ( 長 x 寬 ) 1000 x 565 mm 載重 600 kg T 型槽寬 18 x 100 x 5 mm 頭部 直結式主軸轉速 8000 rpm 主軸馬力輸出 ( 1hp = 746W ) 7.5 / 11 kw 主軸鼻端錐度 BT - 40 一般數據 機臺重量 約 6.2T 機臺高度 2800 mm 占地面積 ( 長 x寬 ) 2250 x 2580 mm 重覆精度 ±0.003 mm 定位精度 0.005 / 300 mm 整機幾何精度 0.007 mm 使用氣壓 7 kg / cm2 產品配件 標準配件 全密防賤護罩 三軸伸縮護罩 電器箱散熱裝置 主軸油溫冷卻裝置 切削水冷卻系統 自動潤滑液系統(油脂潤滑) 移動式手輪 主軸吹氣裝置 空氣容量補充瓶 螺旋排屑機 外部電源變壓器 水平調整螺栓及墊塊 動作(三層可折式) 清潔用水槍及 工作照明燈 RS232C和USB 接口 調整工具和工具箱 精度檢驗報告書 機器操作及維護手冊 控制系統 維護手冊 控制系統 程序操作手冊 MITSUBISHI M70B數控系統 選購配件 油水分離機 斜升式切削輸送機 CNC第四軸旋轉工作臺 油壓尾座 油路刀把 電氣箱空調式散熱裝置 主軸中心出水 光柵尺 安全門 刀長量測 對刀儀 刀庫型式：刀臂式 30T 主軸轉速(RPM)： 10000、12000和15000 數控系統： MITSUBISHI M70A FANUC oi-MATE 或 oi-MD SIEMENS 828D 或 840D"
