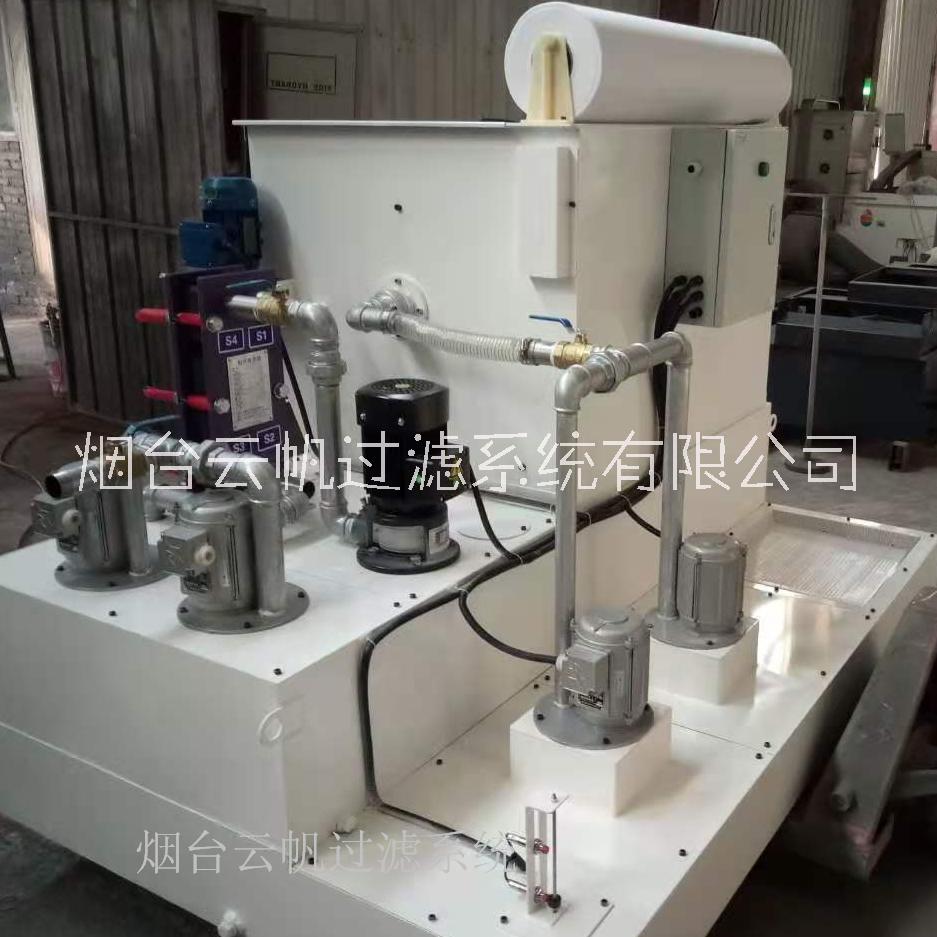

低粘度乳化液重力式紙帶過濾裝置

重力式紙帶過濾機價格低廉，簡單可靠，維護成本低，采用無紡布過濾紙作為過濾材料，雖然相比其他形式過濾機過濾精度較低，但也有廣泛的應用。 紙帶過濾機一般采用平網式,深床式,鼓式，弧網等形式。其基本原理為采用無紡布為過濾介質，當含雜質的液體流經過濾紙時雜質被濾紙截住，雜質把濾紙糊滿后液體流動受阻液面上升，帶動浮漂上升，觸動感應開關使電機啟動，帶動網帶及濾紙或者直接驅動濾紙一起運行把濾紙與雜質帶出。 重力式平網紙帶過濾機一般采用采用兩邊鋼絲網中間穿軸組成輸送過濾紙的輸送網帶，鋼絲網與小軸之間連接有鏈條。鏈條與主被動軸上的鏈輪嚙合，驅動輸送網帶及過濾紙自動運行。兩邊鋼絲網向上抬起與附著在上面的過濾紙形成可以使冷卻液保持一定高度的液池。 可自動收紙深床式紙帶過濾機無傳統平網紙帶過濾機的網帶結構，過濾機機架側面帶有溢流口，液池液位滿時可直接溢流到水箱。底板向出紙方向傾斜，出紙位置逐漸抬高利于控水，使用過的濾紙帶出的液體很少。使用后濾紙集中清理，減少勞動強度。 底板為沖孔板，孔隙均勻，滲水流暢。因?yàn)橐撼匾何惠^高，水壓較大，可以使用密度較大過濾材料以獲得較高過濾精度，不采用特殊密封機構，結構簡單可靠，但不適合大流量液體的過濾，液體流量不超過200升每分為宜. 濾紙利用率高，走紙頻率減少，濾紙消耗降低。減速電機功率小，節省能源消耗。使用過的濾紙可自動收起，方便處理。 這種形式過濾機濾紙下面不需要承載托鏈，走紙靠電機帶動的方形管卷出，液體及雜質壓在濾紙上，所以濾紙受力較大，如果濾紙上雜質很多，會增加濾紙與網板的摩擦力。所以這種過濾機濾紙必須有較好的抗拉強度。 鼓式紙帶過濾機也是低粘度乳化液過濾裝置的常用形式，從這種過濾機結構形式看，兩邊轉筒使濾紙形成鼓型結構，使得作用在濾紙表面的待過濾液體高度有了很大提高，因此液體過濾流量有了顯著提高。相比同等流量平網式紙帶過濾機，鼓型紙帶過濾機減小了占地面積，增加了高度，但高度的增加對于使用現場影響不大。 這種過濾機處理量一般不低于100升每分，過濾機處理量為400升每分以上，可以認為是大流量過濾。具體流量可對應500，700，1000，1500,2000升每分。采用濾紙寬度1000毫米—2040毫米，對應濾紙克重根據要求可采用40克，60克，70克，80克，110克等不同克重濾紙。
