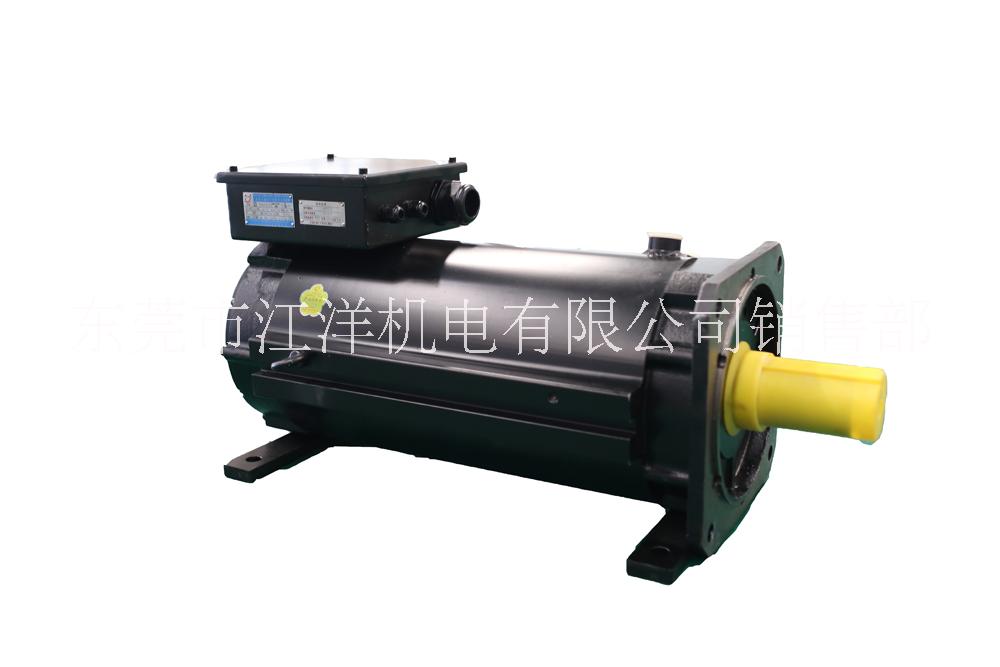

伺服電機 東莞TYL液冷系列永磁同步伺服電機

說明：PMSM：交流永磁伺服電機，PG：編碼器，DSP：高速運算程序芯片
1、交流伺服電機
是一種特殊的交流同步電機，是整個伺服系統的最終執行元件。電機轉子是高磁能積的永磁體、定子是高硅矽鋼片嵌著特殊分布的銅線繞組，電機末端再加一個編碼器。獨立一個伺服電機，即使通了電源，也是無法正常運轉的，它是一個隨動的執行部件，離不開控制信號的輸入。所以再好的伺服電機也離不開驅動器。
2、編碼器
是一種位置傳感器，目前用得比較多的有三種不同的信號輸出方式：脈沖串形式的光電編碼器、模擬量形式的旋轉變壓器和正余弦編碼器、以及數據通訊形式的新型編碼器。編碼器是一個十分易碎的精密光學器件或是一個精密的旋轉件，過大的沖擊力肯定會使其損壞，所以在裝配和連接伺服電機時要注意避免出軸端受沖擊力。
3、驅動器
驅動器是電子線路為主的信號處理器和功率元件為主的電流放大器的集成裝置（原理框圖中虛線部分），它根據外部給定信號，為伺服電機提供驅動功率，是伺服電機的信號和電源的提供者。它一方面接受上位指令和電機反饋回來的信號，另一方面通過上位指令和反饋信號的指令進行分析比較和計算，然后再給電機發布指令和提供電流。因此，性能再好的驅動器，沒有好的伺服電機來執行，驅動器的優勢也是無法展現的。
4、伺服系統工作過程
伺服驅動器、伺服電機、編碼器構成了一個封閉控制系統，為了分析方便，可以把系統運行分成三個過程：
①驅動器從外部接受參數信息，然后將一定的電流輸送電機；
②電機將電流轉換成轉矩，將轉矩傳給負載；
③編碼器測量電機的位置（注意：編碼器沒有直接反映負載的位置，僅僅反饋的是電機軸的位置），把信號反饋給驅動器。
5、交流伺服系統的優點
① 寬調速范圍：從堵轉到額定轉速之間能實現恒轉矩工作，額定轉速到轉速之間實現恒功率工作，轉速和轉向容易控制；
②  機械特性和調節特性的線性的線性度良好，方便運動控制；
③  快速響應好，2.5倍到3倍的力矩過載和低慣量的轉子，保證了系統能有很好的加速度；
④  無自轉現象，即控制信號消時，伺服電機能立即停轉。
