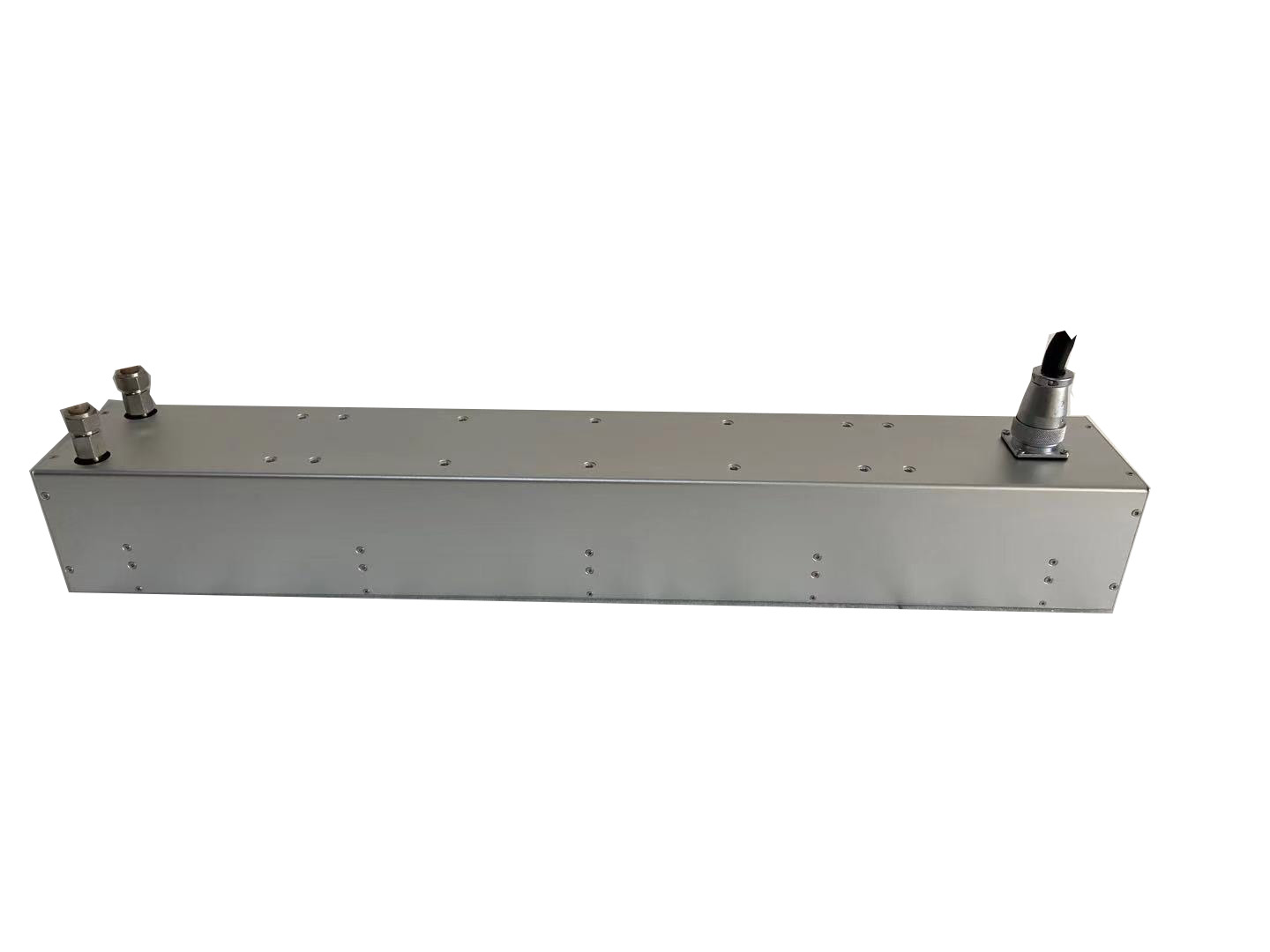

鐳合/LEIHE UVLED曝光機 PCB曝光設備

UVLED曝光機

（ULAS80-700）

l 產品簡介

       UVLED曝光機 配置了雙非球面石英透鏡，可產生平行光平行半角小于2°UVLED設備,線路解析度可達到50UM/UM以下；極低的紅外熱輻射，規避了菲林漲縮，提升了影像轉移的品質。光能衰減周期長，光照均勻度高，確保制程過程的高穩定性，產品合格率得到了有效保證，是目前PCB加工工藝中理想的升級換代產品。

l 產品應用

   用途一:  應用于PCB線路板制造。

   用途二：半導體生產及高精密線路曝光

l 設備特點

       1.顯示屏控制、操作簡單。

       2.使用壽命長，20000~30000小時，維護成本小，幾乎沒有維護費用。

       3.能耗低，降低成本，可節省80%的能源

       4.冷光源，發放熱力較小，對象產品溫升低，適用于溫升要求較高行業。

       5.無需預熱即開即用。

       6.輸出能量強、均勻度高、持續穩定。

l 照射通道

四通道（CH1/CH2/CH3/CH4）

l 照射模式

手動模式（按鍵控制照射時間）、

自動模式（照射時間0~999.9s可調）、

階梯模式（1~16步，照射時間和照射功率可獨立控制）、

循環模式 （1~99次，設定好的階梯模式可循環多次照射）、

l 控制方式

   ①觸摸屏控制 ②腳踏 ③I/O信號接口控制 ④PLC控制

l 溫度/濕度

0~40℃/20~85%

l 機箱尺寸/重量

330*250*150(460*350*140)/6~15KG

l 冷卻方式

 水冷

l 照射頭規格

   見附表

l 注意事項

1.請勿在潮濕環境下或散熱不通暢的環境下使用本設備。

2.請勿在有可燃?xì)怏w（天然氣等）泄露風險區域使用本設備。

3.請勿私自改裝本設備，以免設備損壞， 造成不必要的損失。

4.設備發出的光為紫外光，請勿眼睛直視或者直接照射人體，使用前請佩戴保護鏡。

5.使用中或剛使用結束的照射頭請勿直接用手觸摸，溫度較高以免受傷。

l 質保服務

1.1小時電話解決，24小時現場服務。

2.產品自購買之日起全國聯保三年，燈珠質保時間根據選配型號而定。

控制器及照射頭的功能和參數
