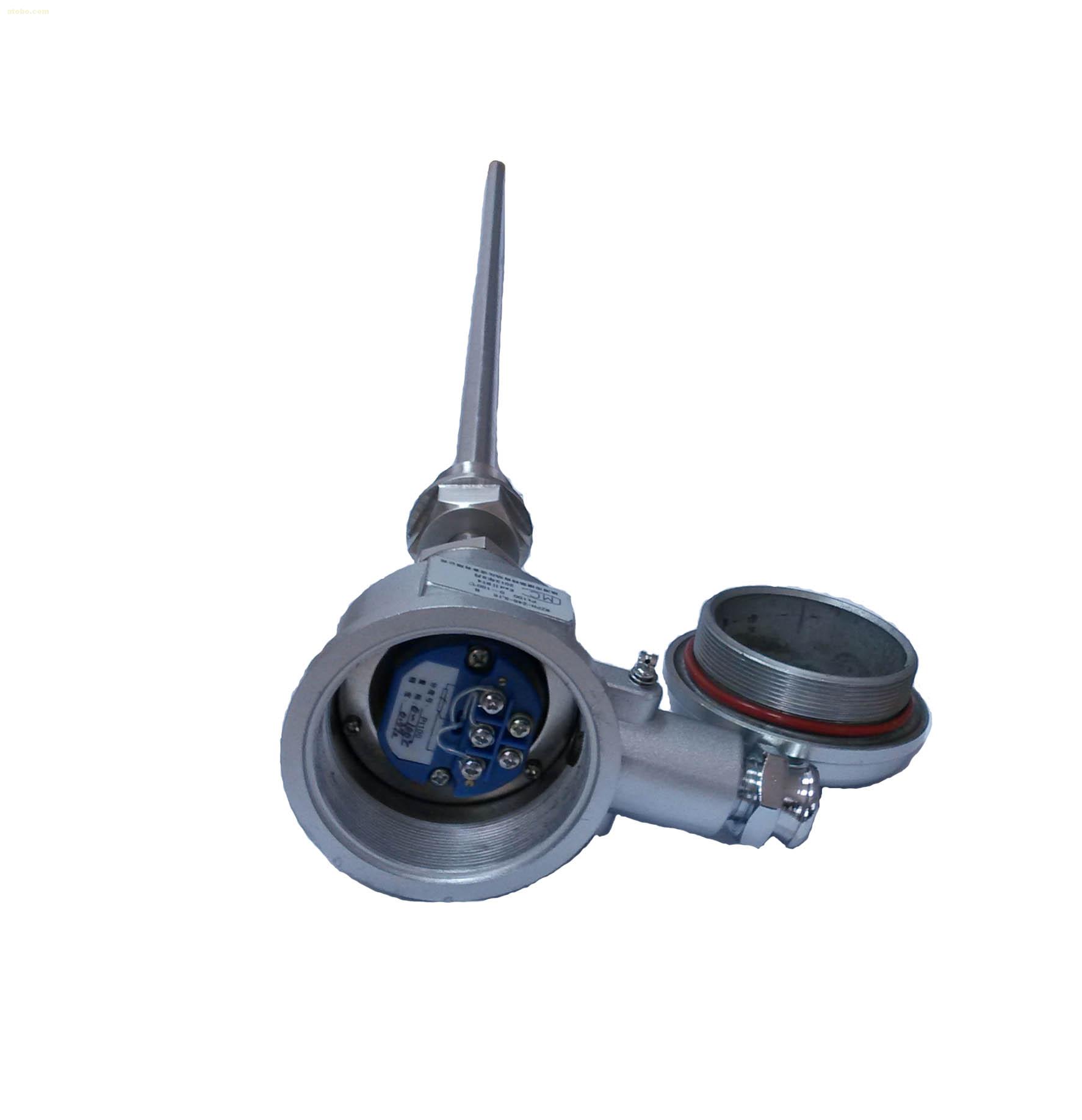

熱電阻溫度變送器 熱電阻溫度變送器廠家

SBW系列熱電阻溫度變送器是DDZ系列儀表中的現場安裝式溫度變送器單元，與工業熱電偶，熱電阻配套使用，它采用二線制傳輸方式（兩根導線作為電源輸入和信號輸出的公用傳輸線）。將工業熱電偶，熱電阻信號轉換成與輸入信號或與溫度信號成線性的4-20mA,0-10 mA,的輸出信號。

該變送器可直接安裝在熱電偶，熱電阻的接線盒內與之形成一體化結構。它作為新一代測溫儀表可廣泛應用于冶金、石油、化工、電工、輕工、紡織、食品、國防以及科研等工業部門。

SBW系列熱電阻溫度變送器主要特點：

1·采用硅橡膠或環氧樹脂密封結構，因此耐震、耐濕、適合在惡劣的現場環境中安裝使用；

2·現場安裝在熱電偶、熱電阻的接線盒內使用，直接輸出4-20mA,0-10 mA,的輸出信號。這個既節約了昂貴的補償導線費用，又提高了信號遠距離傳輸過程中的抗干擾能力；

3·熱電偶變送器具有冷端溫度自動補償功能；

4·精度高、功耗低，使用環境范圍寬，工作穩定可靠；

5·適用范圍廣、即可以與熱電偶、熱電阻形成一體化現場安裝結構，也可以作為功能模塊安裝在檢測設備中和儀表盤上使用；

6智能型溫度變送器可通過HART調制解調器與上位機通訊或與手持器和PC機對變送器的型號、分度號、量程進行遠程信息管理、組態、變量檢測、校準和維護等功能；

7智能型溫度變送器可按用戶實際需要調整變送器的顯示方向，并可顯示變送器所測的介質溫度、傳感器值的變化、輸出電流和百分比例；

工作原理：

熱電阻傳感器反被測溫度轉換成電信號，再將感信號送入變送器的輸入網絡，該網絡包含調零和熱電偶補償?shù)认嚓P(guān)電路。經調零后的信號輸入到運算放大器進行信號放大，放大的信號一路經V/I轉換器算處理后以4-20mA直流電流輸出；另一路經A/D轉換器處理后到表頭顯示。變送器的線性化電路有兩種，均采用反饋方式。對熱電阻傳感器，用正反饋方式校正，對熱電偶傳感器，用多段折線逼近發進行校正。一體化數字顯示溫度變送器有兩種顯示方式LCD顯示的溫度變送器用兩線制方式輸出，LED顯示的溫度變送器用三線制輸出。

技術參數：

1輸入信號:熱電偶：K,E,J,B,S,T,N.熱電阻：Pt100,Cu100,Cu50(三線制，四線制)。智能型溫度變送器輸入信號可通過PC機或手持器任意設置：

2輸出信號：在量程范圍內輸出4-20mA直流型號，與熱電偶，熱電阻輸入信號成線性或與溫度成線性。智能型溫度變送器輸出4-20mA直流信號同時疊加符號HART標準協議通信信號；

隔離式溫度變送器，輸入與輸出相隔離，隔離電壓0.5KV,增加了抗共干擾能力，更適合于計算機連網使用；

3基本誤差：0.5％FS、0.2％FS、智能型0.2％FS：

4連接方式：二線制，三線制，四線制：

5顯示方式：四位LCD顯示現場溫度、智能型四位LCD,所通過PC機或手持器設定使之顯示現場溫度、傳感器值、輸出電流和百分比例中的任一種參數：

6工作電壓：普通型12V-35V,智能型12V-45V額定工作電壓為24V

7允許負載電阻：500Ω（24VCD供電）；J限負載電阻R(max)=50(Vmin-12)，例如在額定工作電壓24V時，負載電阻可在0-600Ω范圍內選擇使用。

8工作環境：a:環境溫度-25-80℃（常規型）-25-70℃（數顯型）-20-75℃（智能型）

            b:相對濕度:5％-95％

            c:機械振動f≤50Hz,振幅≤0.15mm

            d:無腐蝕氣體或類似的環境：

測量范圍：

SBW系列熱電阻溫度變送器型號代碼及說明：
