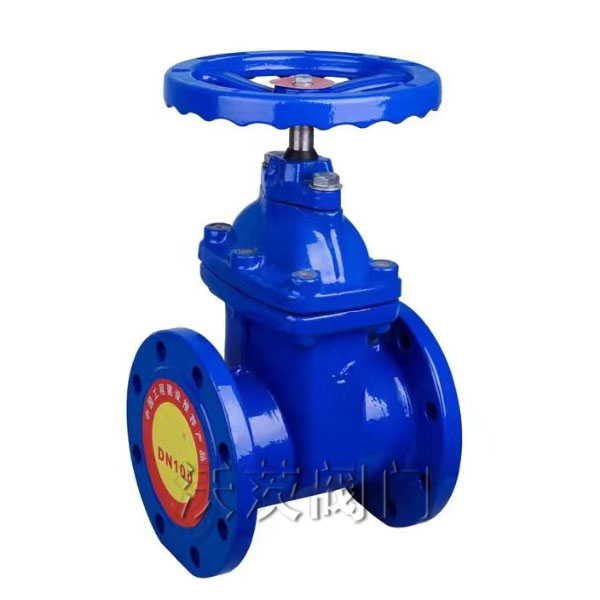

沃茨閥門W-Z45X-16Q暗桿彈性座封閘閥 暗桿法蘭閘閥

產品概述： 沃茨W-Z45X彈性座封閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關, 不能作調節和節流。暗桿彈性座封閘閥利用閥門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不好、漏水和生銹的現象，節約安裝空間。彈性座封彈性座封閘閥可用于自來水、污水、建筑、石油、化工、食品、輕紡、電力、船舶、治金、開關裝置使用。 1.公稱通徑：(nominal diameter)，又稱平均外徑(mean outside diameter)，表示符號DN，就是各種管子與管路附件的通用口徑。同一公稱直徑的管子與管路附件均能相互連接，具有互換性.它不是實際意義上的管道外徑或內徑，雖然其數值跟管道內徑較為接近或相等，為了使管子、管件連接尺寸統一，采用公稱直徑（也稱公稱口徑、公稱通徑)。例如焊接鋼管按厚度可分為薄壁鋼管、普通鋼管和加厚鋼管。其公稱直徑不是外徑，也不是內徑，而是近似普通鋼管內徑的一個名義尺寸。每一公稱直徑，對應一個外徑，其內徑數值隨厚度不同而不同。公稱直徑可用公制mm表示，也可用英制in表示。管路附件也用公稱直徑表示，意義同有縫管。 2.公稱壓力：(Nominal pressure)，表示符號PN，在一定溫度下應用時允許的工作壓力。對碳鋼閥體的控制閥，指200℃以下應用時允許的工作壓力；對鑄鐵閥體，指120℃以下應用時允許的工作壓力；對不銹鋼閥體的控制閥，指250℃以下應用時允許的工作壓力。當工作溫度升高時，閥體的耐壓會降低。例如，公稱壓力為6.4MPa（PN64）的碳鋼控制閥，用于300℃時的耐壓為5.2MPa，用400℃時的耐壓為4.1MPa，用于450℃時的耐壓為2.9MPa。因此，控制閥公稱壓力的確定不僅要根據工作壓力，還需根據工作溫度和材質特性，而不僅僅只需滿足公稱壓力大于工作壓力。 操作機構 3.1彈性座封閘閥操作時的啟閉方向，一律應順時針關閉。 3.2由于管網中的氣動閥，經常是人工啟閉，啟閉轉數不宜過多，就是大口徑閥門亦應在200－600轉內。 3.3為了便于一個人的啟閉操作，在管道工壓狀況下，啟閉力矩宜為240N-m。 3.4彈性座封閘閥啟閉操作端應為方榫，且尺寸標準化，并面向地面，以便人們從地面上可直接操作。帶手輪的閥門不適用于地下管網。 3.5彈性座封閘閥啟閉程度的顯示盤 ①?gòu)椥宰忾l閥啟閉程度的刻度線，應鑄造在變速箱蓋上或轉換方向后的顯示盤的外殼上，一律面向地面，刻度線刷上熒光粉，以示醒目； ②指示盤針的材質在管理較好的情況下可用不銹鋼板，否則為刷漆的鋼板，切勿使用鋁皮制作； ③指示盤針醒目，固定牢靠，一旦啟閉調節準確后，應以鉚釘鎖定。 3.6若彈性座封閘閥埋設較深，操作機構及顯示盤離地面距離≥1.5m時，應設有加長桿設施，且固定穩牢，以便人們從地面上觀察及操作。也就是說，管網中的閥門啟閉操作，不宜下井作業。 閥主要外形尺寸： 公稱通徑 DN（mm） 尺寸 L D0 H 50 178 175 240 65 190 175 270 80 203 200 310 100 229 200 330 125 254 240 380 150 267 270 460 200 292 305 530 250 330 360 680 300 356 360 720 350 381 360 830 400 406 450 950 450 432 450 1020 500 457 660 1250 600 508 660 1305 700 610 750 1550 800 660 850 1750 900 711 － 1950 1000 811 － 2170
